پاور رک (EPDU1132M)

پاور رک APC Easy PDU Metered؛ راهکار مدیریت و توزیع برق تجهیزات رک

پاور رک APC Easy PDU Metered یک واحد توزیع برق رک با قابلیت اندازه‌گیری و مانیتورینگ است که برای استفاده در رک‌های سرور، تجهیزات شبکه و زیرساخت‌های IT طراحی شده است. این سری با مدل‌های EPDU1116M و EPDU1132M عرضه می‌شود و علاوه بر توزیع برق، امکان پایش لحظه‌ای بار متصل را در اختیار مدیران زیرساخت قرار می‌دهد. قابلیت مدیریت شبکه، نمایش اطلاعات الکتریکی و امکان تعریف هشدار برای شرایط احتمالی اضافه‌بار، این PDU را به راهکاری مناسب برای مدیریت برق در محیط‌های رک تبدیل کرده است.

مانیتورینگ لحظه‌ای بار تجهیزات

یکی از ویژگی‌های اصلی APC Easy PDU Metered، قابلیت Real-Time Remote Monitoring یا پایش لحظه‌ای و از راه دور بار متصل است. این قابلیت به مدیر شبکه یا مسئول زیرساخت اجازه می‌دهد وضعیت مصرف برق تجهیزات متصل به PDU را بدون نیاز به دسترسی فیزیکی مستقیم به رک بررسی کند.

این PDU قابلیت مدیریت از طریق Web User Interface (Web UI) و همچنین SNMP را دارد. در نتیجه می‌توان آن را در ساختار مدیریتی شبکه قرار داد و اطلاعات مربوط به وضعیت برق را از طریق بستر شبکه مشاهده و مدیریت کرد.

علاوه بر مانیتورینگ، امکان تعریف هشدارهای سفارشی نیز وجود دارد. این هشدارها می‌توانند در شناسایی شرایطی که احتمال اضافه‌بار مدار وجود دارد، به مدیر سیستم کمک کنند.

نمایش ولتاژ، جریان و ضریب توان

APC Easy PDU به یک نمایشگر LCD و دکمه عملکرد مجهز شده است. از طریق این رابط کاربری می‌توان اطلاعات مربوط به تجهیزات متصل را بررسی کرد.

بر اساس مشخصات ارائه‌شده، نمایشگر امکان مشاهده ولتاژ فاز، جریان و ضریب توان را فراهم می‌کند. این اطلاعات برای بررسی وضعیت الکتریکی تجهیزات و مدیریت بهتر مصرف برق در رک کاربرد دارند.

وجود نمایشگر روی خود PDU باعث می‌شود برخی اطلاعات اصلی بدون نیاز به ورود به رابط مدیریتی شبکه نیز قابل مشاهده باشند.

پشتیبانی از ارتباط شبکه

یکی دیگر از امکانات APC Easy PDU Metered، وجود Network Port برای برقراری ارتباط از راه دور است. این ویژگی در محیط‌های دیتاسنتر و اتاق سرور که تعداد زیادی رک در آن‌ها وجود دارد، اهمیت بیشتری پیدا می‌کند؛ زیرا مدیریت متمرکز تجهیزات برق می‌تواند نیاز به مراجعه مداوم به محل رک را کاهش دهد.

پشتیبانی از SNMP نیز امکان استفاده از PDU در محیط‌های مدیریتی شبکه را فراهم می‌کند. در کنار آن، Web UI نیز برای مدیریت و مشاهده اطلاعات دستگاه در نظر گرفته شده است.

پایش دما و رطوبت

APC Easy PDU Metered دارای T/H Port برای پایش شرایط محیطی است. این پورت برای مانیتورینگ دما و رطوبت در نظر گرفته شده و می‌تواند در مدیریت شرایط محیطی رک مورد استفاده قرار گیرد.

پایش دما و رطوبت در محیط‌های تجهیزات IT اهمیت زیادی دارد، زیرا وضعیت محیطی رک می‌تواند در شرایط کاری تجهیزات مؤثر باشد. وجود قابلیت اتصال برای پایش این پارامترها، امکان توسعه قابلیت‌های نظارتی PDU را فراهم می‌کند.

مدل EPDU1116M

مدل EPDU1116M یکی از مدل‌های سری APC Easy PDU Metered است. این مدل دارای ورودی نامی ۲۰۰ تا ۲۴۰ ولت AC تک‌فاز بوده و حداکثر جریان ورودی آن ۱۶ آمپر است. فرکانس ورودی نیز ۵۰/۶۰ هرتز اعلام شده است. اتصال ورودی این مدل از نوع IEC309 16A است.

در بخش خروجی، EPDU1116M دارای ۱۸ خروجی C13 با حداکثر جریان ۱۰ آمپر و ۳ خروجی C19 با حداکثر جریان ۱۶ آمپر است. این ترکیب امکان اتصال تجهیزات مختلف رک با نیازهای متفاوت را فراهم می‌کند.

این مدل فاقد بریکر مدار اعلام شده و با کابل برق ورودی ۳ متری عرضه می‌شود.

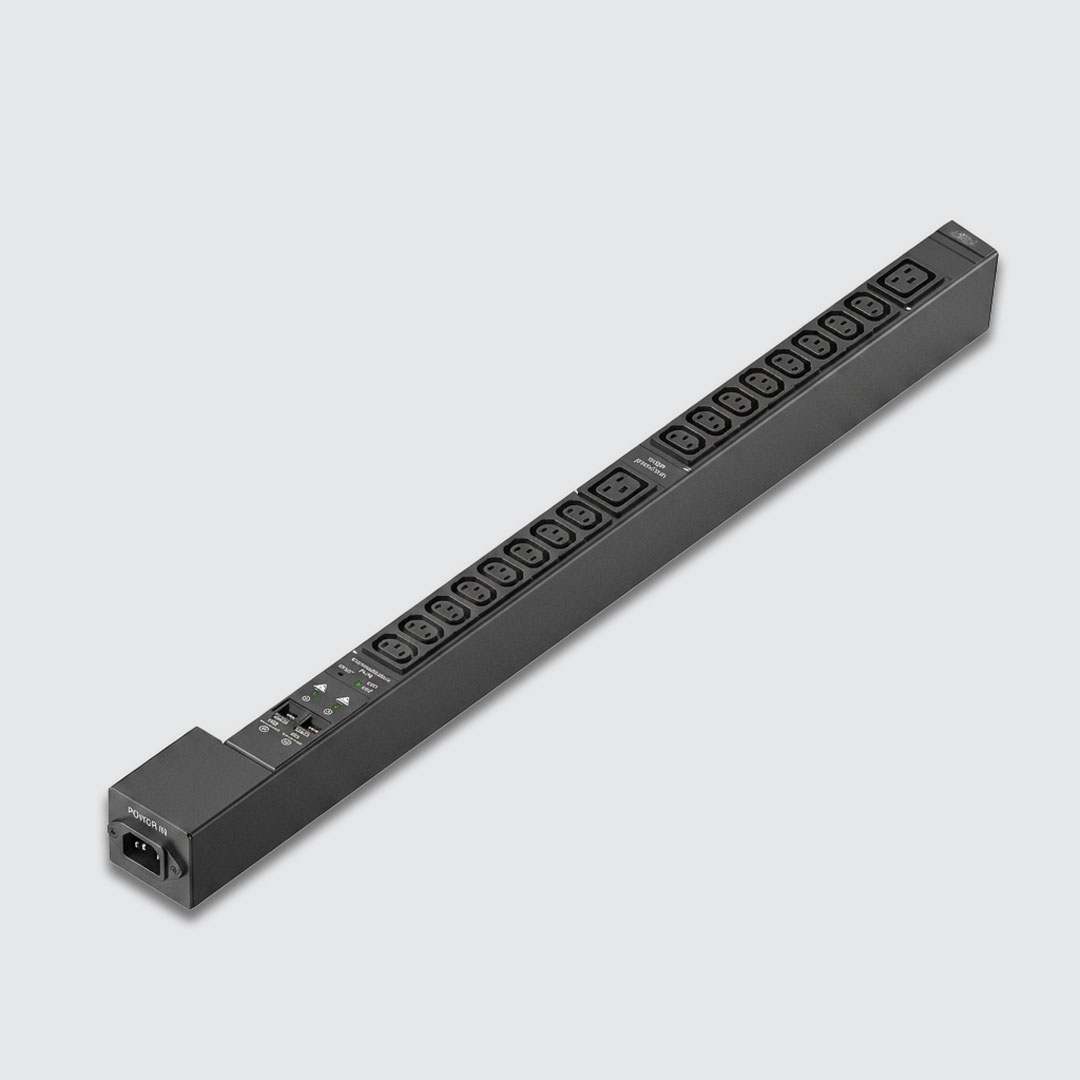

مدل EPDU1132M

مدل EPDU1132M برای کاربردهایی با ظرفیت جریان ورودی بالاتر طراحی شده است. ورودی نامی این مدل نیز ۲۰۰ تا ۲۴۰ ولت AC تک‌فاز است، اما حداکثر جریان ورودی آن به ۳۲ آمپر می‌رسد. اتصال ورودی از نوع IEC309 32A بوده و فرکانس ورودی ۵۰/۶۰ هرتز است.

خروجی‌های EPDU1132M در دو بانک تقسیم شده‌اند. Bank 1 شامل ۱۰ خروجی C13 با حداکثر جریان ۱۰ آمپر و ۲ خروجی C19 با حداکثر جریان ۱۶ آمپر است. Bank 2 نیز دقیقاً همین ترکیب را دارد؛ یعنی ۱۰ خروجی C13 و ۲ خروجی C19.

در مجموع، این مدل دارای ۲۰ خروجی C13 و ۴ خروجی C19 است. همچنین دو بریکر ۱۶ آمپر تک‌پل هیدرولیک-مغناطیسی برای آن در نظر گرفته شده است.

طراحی برای نصب در رک

APC Easy PDU Metered با در نظر گرفتن نصب در رک یا enclosure طراحی شده است. این محصولات را می‌توان با استفاده از براکت‌های ارائه‌شده و تجهیزات نصب مربوطه روی رک نصب کرد.

علاوه بر براکت‌ها، در قسمت پشتی Rack PDU دو mounting peg برای نصب بدون ابزار در نظر گرفته شده است. این ساختار امکان نصب 0U را در رک یا enclosure فراهم می‌کند و به استفاده بهینه از فضای داخلی رک کمک می‌کند.

نصب 0U به‌خصوص در رک‌هایی که فضای تجهیزات محدود است، کاربرد زیادی دارد؛ زیرا PDU بدون اشغال فضای یونیت‌های جلویی رک نصب می‌شود و فضای موجود برای سرورها و سایر تجهیزات حفظ می‌شود.

کابل برق ۳ متری

هر دو مدل EPDU1116M و EPDU1132M با کابل برق ورودی ۳ متر عرضه می‌شوند. طول کابل در زمان طراحی نحوه نصب PDU و محل قرارگیری منبع برق باید مورد توجه قرار گیرد.

ابعاد و وزن

ابعاد فیزیکی EPDU1116M برابر با ۹۰۲ × ۶۲ × ۴۴.۴ میلی‌متر است و وزن آن ۲.۲ کیلوگرم اعلام شده است. مدل EPDU1132M دارای ابعاد ۱۱۷۵ × ۶۲ × ۴۴.۴ میلی‌متر بوده و وزن آن ۳.۷۲ کیلوگرم است.

هر دو مدل از نظر عمق و عرض ابعاد مشابهی دارند و تفاوت اصلی در ارتفاع و وزن است که با توجه به ساختار و تعداد خروجی‌های مدل EPDU1132M قابل توجه است.

شرایط محیطی

طبق مشخصات فنی، محدوده دمای کاری APC Easy PDU از ۵- تا ۴۵ درجه سانتی‌گراد اعلام شده و محدوده دمای ذخیره‌سازی آن ۲۵- تا ۶۵ درجه سانتی‌گراد است. محدوده رطوبت کاری و ذخیره‌سازی نیز ۵ تا ۹۵ درصد RH، بدون میعان عنوان شده است. حداکثر ارتفاع کاری نسبت به سطح متوسط دریا نیز ۳۰۰۰ متر اعلام شده است.

رعایت شرایط محیطی اعلام‌شده برای استفاده صحیح از تجهیزات و حفظ عملکرد مناسب آن‌ها اهمیت دارد.

استانداردها و الزامات ایمنی

سری APC Easy PDU Metered مطابق با مجموعه‌ای از الزامات EMC و ایمنی ارائه شده است. در بخش EMC، استانداردهای CE EN55035، EN55032 و EN55024 ذکر شده‌اند.

در بخش ایمنی نیز گواهی‌ها و استانداردهای CE، TUV، EAC، UKCA و EN/IEC62368-۱ برای این محصول اعلام شده‌اند. همچنین این سری با الزامات RoHS و REACH مطابقت دارد.

این موارد در پروژه‌هایی که رعایت الزامات فنی، ایمنی و زیست‌محیطی تجهیزات در آن‌ها اهمیت دارد، قابل توجه هستند.

جمع‌بندی

APC Easy PDU Metered یک راهکار مدیریت و توزیع برق برای رک‌های سرور و زیرساخت‌های IT است که قابلیت‌هایی فراتر از توزیع ساده برق ارائه می‌دهد. امکان مانیتورینگ لحظه‌ای بار، مدیریت از طریق Web UI و SNMP، نمایش ولتاژ، جریان و ضریب توان و همچنین امکان پایش دما و رطوبت، از مهم‌ترین قابلیت‌های مدیریتی این سری محسوب می‌شوند.

مدل EPDU1116M با ورودی ۱۶ آمپر و مجموع ۲۱ خروجی شامل ۱۸ خروجی C13 و ۳ خروجی C19 عرضه می‌شود. در مقابل، مدل EPDU1132M دارای ورودی ۳۲ آمپر و مجموع ۲۴ خروجی شامل ۲۰ خروجی C13 و ۴ خروجی C19 است و از دو بریکر ۱۶ آمپر نیز بهره می‌برد.

قابلیت نصب 0U، کابل برق ۳ متری، رابط شبکه، نمایشگر LCD و پشتیبانی از استانداردهای مختلف، این سری را به گزینه‌ای مناسب برای محیط‌هایی تبدیل می‌کند که علاوه بر توزیع برق، به نظارت و مدیریت دقیق‌تر زیرساخت برق رک نیاز دارند.
