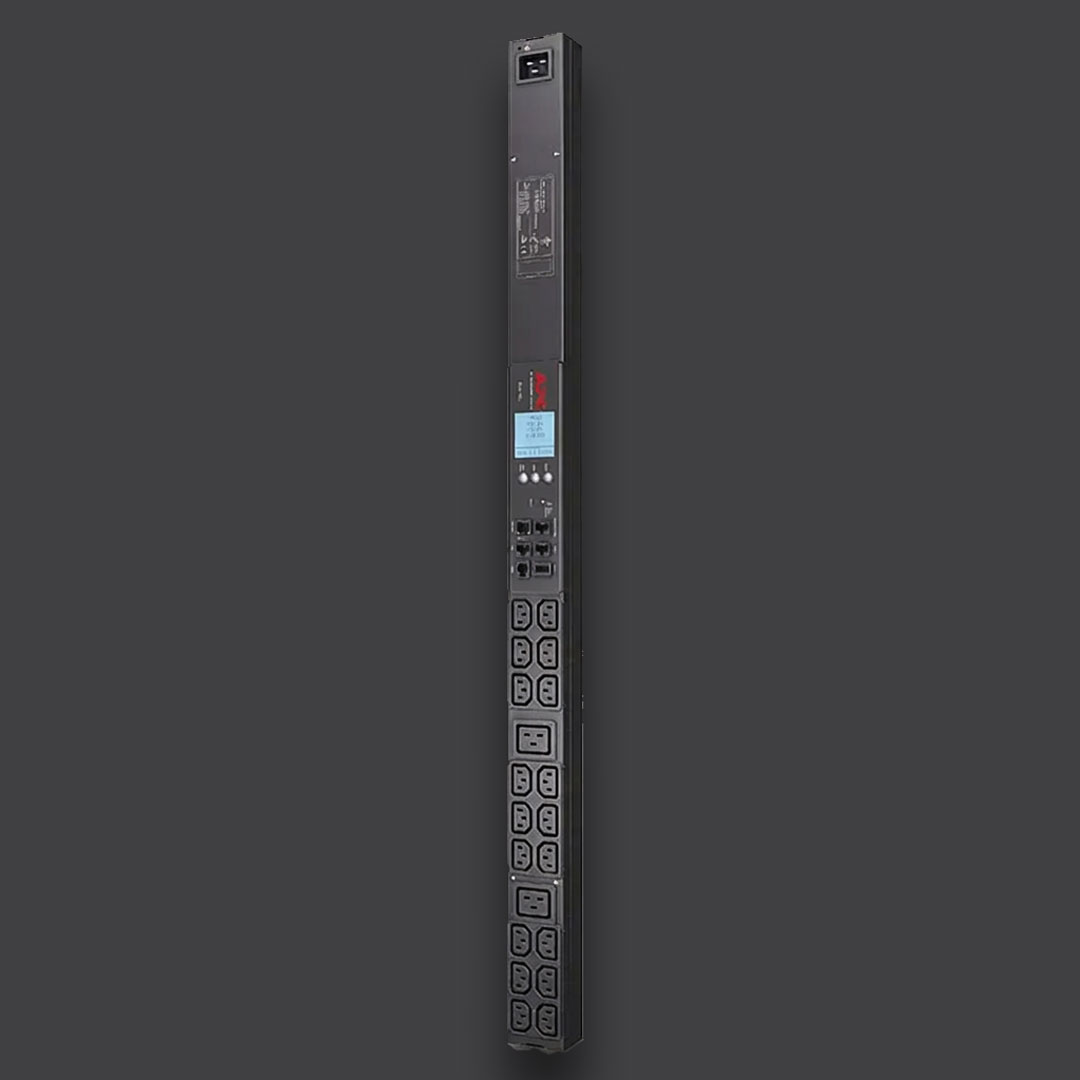

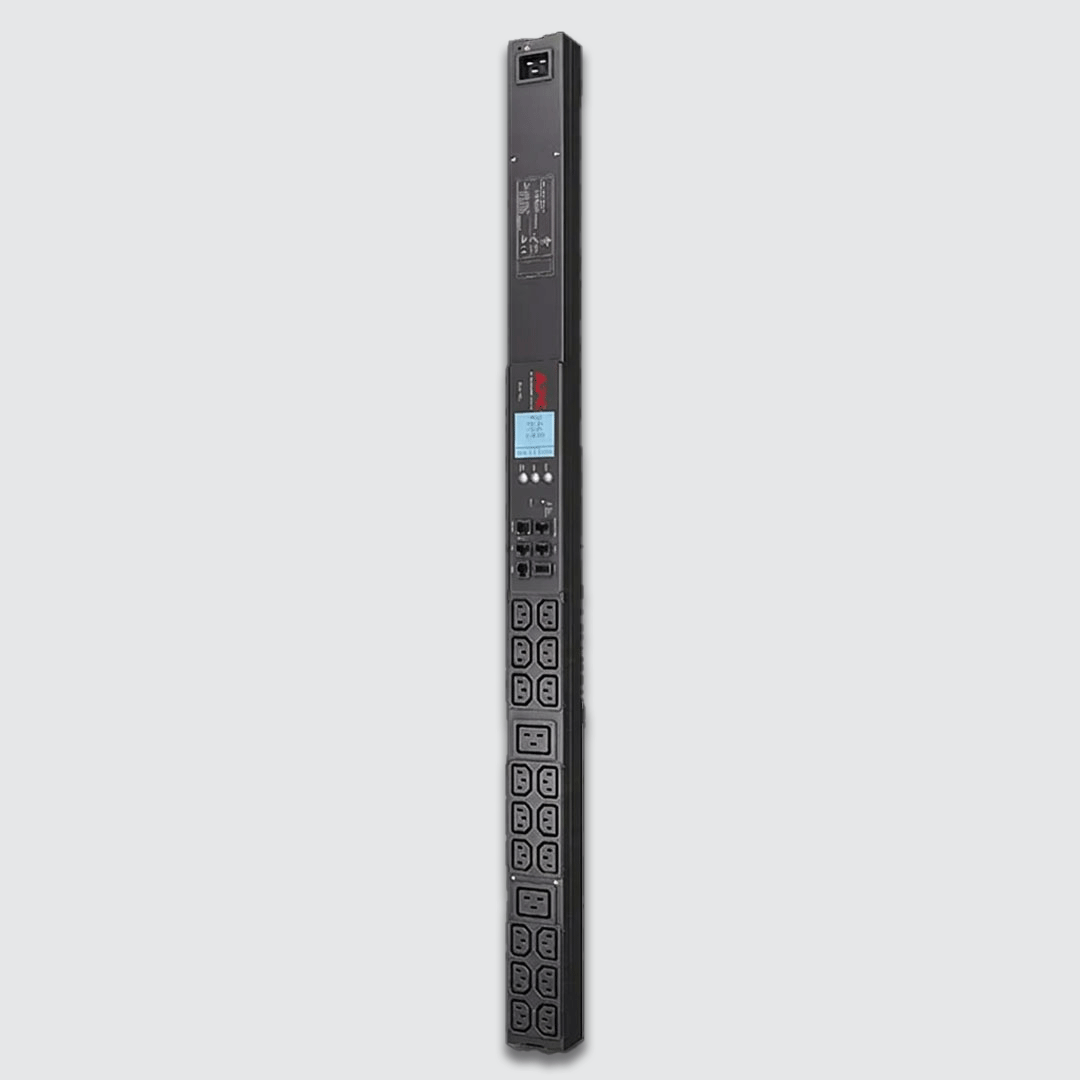

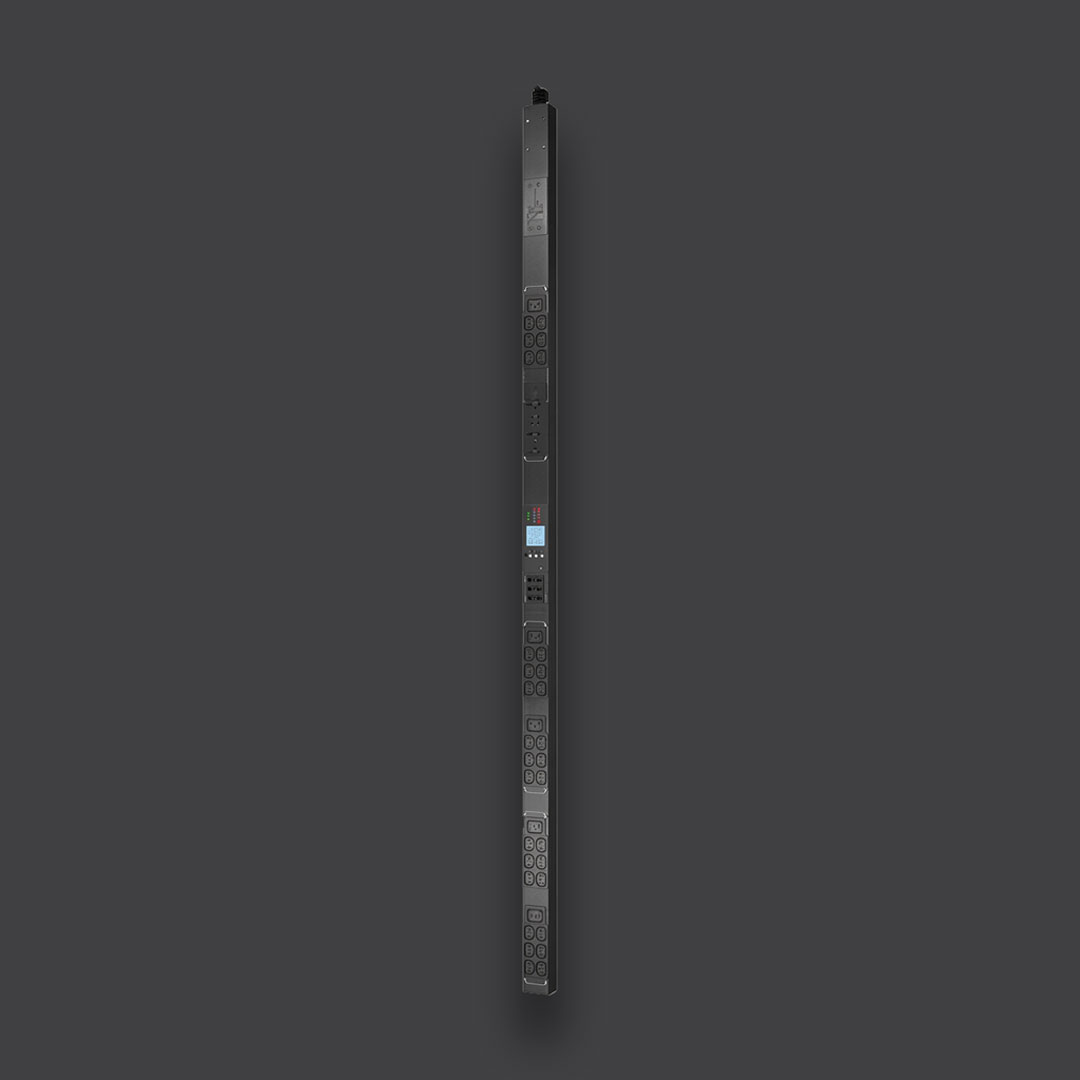

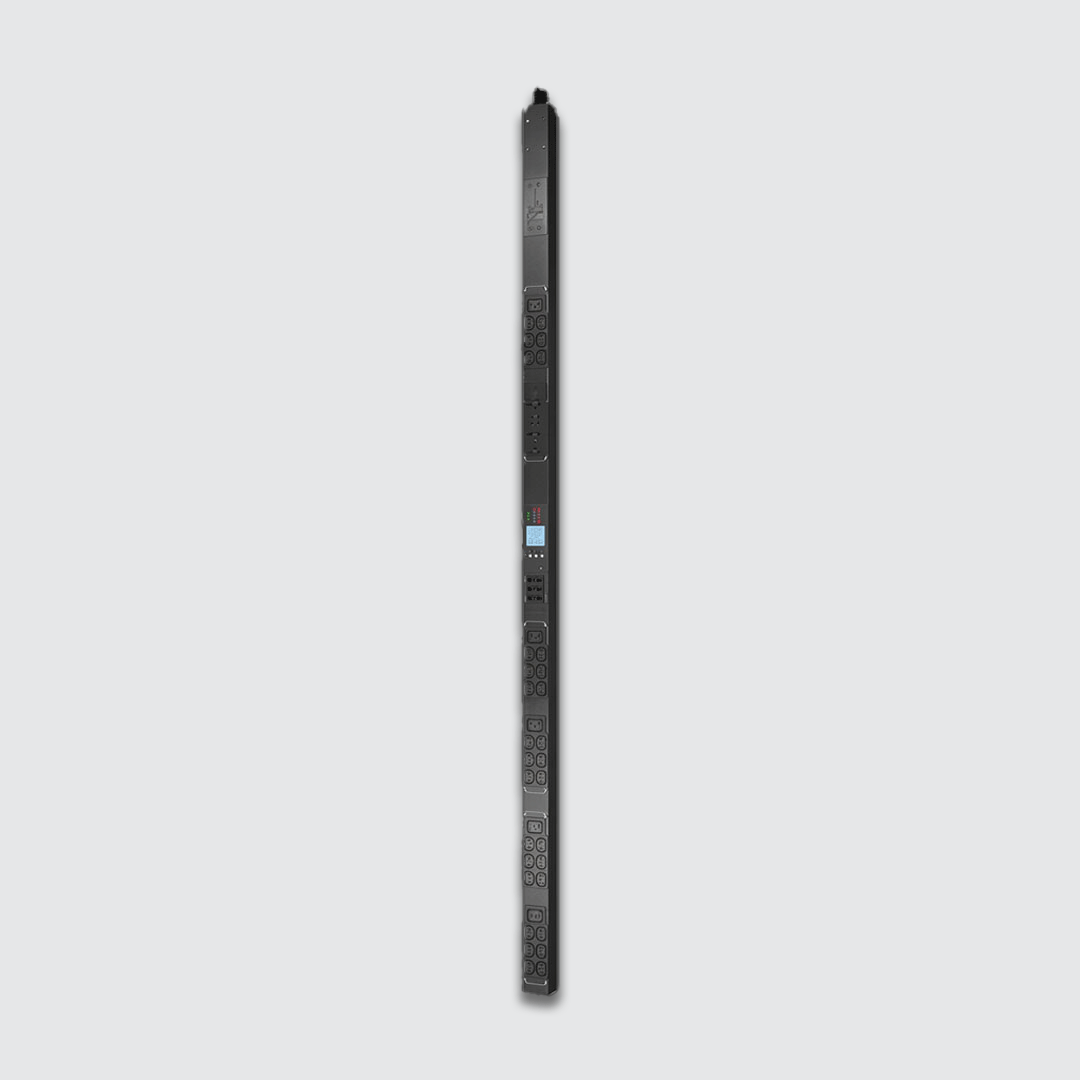

پاور توزیع برق رک هوشمند ای‌پی‌سی اشنایدر (Metered Rack PDU) مدل AP8881

توسعه روزافزون مراکز داده، افزایش چگالی سرورها و نیاز مبرم به پایداری صددرصدی زیرساخت‌های فناوری اطلاعات (IT)، توزیع دقیق، ایمن و هوشمند انرژی الکتریکی را به یکی از حیاتی‌ترین ارکان مهندسی مراکز داده تبدیل کرده است. در همین راستا، شرکت APC (از زیرمجموعه‌های کمپانی بزرگ Schneider Electric) با معرفی سری محصولات Metered Rack PDU، راهکاری پیشرفته برای نظارت لحظه‌ای و توزیع بهینه توان در داخل رک‌ها ارائه کرده است. مدل AP8881 یکی از کارآمدترین واحدهای توزیع برق رک‌مونت است که با بهره‌گیری از قابلیت‌های اندازه‌گیری دقیق، گزینه‌ای ایده‌آل برای اتاق‌های سرور مدرن، مراکز داده متوسط و بزرگ ورک‌های مخابراتی به شمار می‌رود. در این مقاله به بررسی دقیق ساختار، مشخصات فنی، قابلیت‌های ارتباطی و ویژگی‌های فیزیکی و محیطی این تجهیز می‌پردازیم.

۱. معماری و ساختار کلی دستگاه

واحد توزیع توان مدل AP8881 به گونه‌ای طراحی شده است که به صورت عمودی و با اشغال صفر فضای یونیت رک (0U mounting capability) در بخش داخلی رک یا محفظه‌های سرور نصب شود. این طراحی نوین باعث می‌شود هیچ‌یک از یونیت‌های ارزشمند رک که باید به تجهیزات شبکه، سرورها و استوریج‌ها اختصاص یابند، اشغال نشوند.

بدنه این PDU به همراه دو پین نصب بدون نیاز به ابزار (Toolless mounting pegs) عرضه می‌شود که فرآیند نصب، جابجایی و تثبیت آن را در رک‌های استاندارد به شدت تسهیل و تسریع می‌کند. وظیفه اصلی این تجهیز، دریافت توان الکتریکی از منبع اصلی (مانند یوپی‌اس یا تابلوی توزیع) و توزیع ایمن آن میان تجهیزات مستقر در رک است. به کمک حسگر داخلی تعبیه‌شده، این دستگاه قادر است جریان الکتریکی مصرفی توسط خود واحد و تمامی تجهیزات متصل به آن را به صورت لحظه‌ای اندازه‌گیری و پایش کند.

۲. مشخصات الکتریکی و ظرفیت توان

مدل AP8881 برای کار در شبکه‌های الکتریکی سه فاز طراحی شده و پارامترهای الکتریکی آن به شرح زیر است:

• ولتاژ ورودی و خروجی مجاز: دستگاه از ولتاژ ورودی و خروجی ۲۴۰–۲۲۰ ولت متناوب (VAC) در پیکربندی سه فاز با سیم نول و ارت (3W+N+PE) پشتیبانی می‌کند.

• حداکثر جریان ورودی (فاز): جریان نامی ورودی و قابل تحمل در هر فاز معادل ۱۶ آمپر است.

• فرکانس ورودی: سازگار با فرکانس‌های استاندارد ۵۰ و ۶۰ هرتز.

• کانکتور ورودی (Input Connection): کابل برق دستگاه دارای طول ۲ متر (۶ فوت) بوده و در انتها به یک کانکتور استاندارد صنعتی ۱۶ آمپر، ۵ پین IEC-۳۰۹ مجهز شده است.

• ظرفیت کل توان ورودی (Input Power): ظرفیت توان این PDU معادل ۱۱.۵ کیلوولت‌آمپر (kVA) بر اساس استانداردهای UL و ۱۱.۰ کیلوولت‌آمپر (kVA) بر اساس استانداردهای UL-EU و CE است.

• پیکربندی خروجی‌ها (Outlets): این دستگاه مجموعاً به ۴۲ پریز خروجی مجهز شده است که شامل موارد زیر می‌شود:

  1. ۳۶ عدد پریز نوع IEC-۳۲۰-C13 (با حداکثر جریان خروجی ۱۲ آمپر تحت استاندارد UL یا ۱۰ آمپر تحت استاندارد VDE برای هر پریز).

  2. ۶ عدد پریز نوع IEC-۳۲۰-C19 (با حداکثر جریان خروجی ۱۶ آمپر برای هر پریز).

• قابلیت قفل شوندگی پریزها (Locking Outlets): تمامی پریزهای C13 و C19 این مدل مجهز به مکانیزم قفل‌شونده هستند. این ویژگی با کابل‌های ورودی و کابل‌های جامپر قفل‌شونده اختصاصی APC سازگاری کامل داشته و از قطع ناخواسته کابل‌ها در اثر لرزش یا خطاهای انسانی جلوگیری می‌کند.

۳. رابط کاربری، مانیتورینگ و قابلیت‌های هوشمند

یکی از برجسته‌ترین ویژگی‌های مدل AP8881، سیستم مدیریت و نظارت پیشرفته آن است که مدیران شبکه را قادر می‌سازد بر وضعیت مصرف انرژی کنترل کامل داشته باشند:

• صفحه نمایش LCD و دکمه‌های محلی: بر روی بدنه دستگاه یک نمایشگر کریستال مایع (LCD) به همراه کلیدهای ناوبری تعبیه شده است که امکان مشاهده پارامترهای حیاتی نظیر جریان مصرفی (آمپر)، توان کل (کیلووات) و ولتاژ را به صورت محلی فراهم می‌کند.

• پروتکل‌ها و بسترهای نظارت از راه دور: این PDU از طیف وسیعی از پروتکل‌ها و بسترهای مدیریتی پشتیبانی می‌کند و مدیران می‌توانند از طریق Web (محیط وب)، Telnet، پروتکل SNMP، SSH یا نرم‌افزار جامع EcoStruxure™ IT Expert به پایش و کنترل دستگاه بپردازند.

• پورت‌های ارتباطی:

  • پورت سریال (Serial Port): جهت برقراری ارتباط و پیکربندی محلی.

  • پورت شبکه (Network Port): جهت اتصال به بستر شبکه و مانیتورینگ از راه دور.

  • پورت‌های USB و CAN: برای انتقال داده‌ها، اتصال تجهیزات جانبی و پشتیبانی از گزینه‌های توسعه‌پذیری و ارتقاء در آینده.

  • پورت حسگر محیطی (Environmental Sensor Port): امکان اتصال حسگرهای جانبی جهت پایش دقیق دما و رطوبت اتاق سرور یا داخل رک را فراهم می‌کند.

۴. مشخصات فیزیکی، ابعاد و شرایط محیطی

این تجهیز با مهندسی دقیق فیزیکی ساخته شده است تا در شرایط سخت صنعتی و اتاق‌های سرور دوام بیاورد:

• ابعاد فیزیکی: ارتفاع ۱۷۷.۸ سانتی‌متر (معادل ۷۰.۵ اینچ)، عرض ۵.۶ سانتی‌متر و عمق ۴.۴ سانتی‌متر (بدون احتساب پین‌های نصب بدون ابزار).

• وزن: وزن خالص دستگاه ۶.۲ کیلوگرم (۱۳.۶ پوند) و وزن ناخالص آن در بسته‌بندی حمل‌ونقل معادل ۸.۱ کیلوگرم (۱۷.۸ پوند) است.

• محدوده دمایی:

  • دمای عملیاتی (حین کار): از ۵- تا ۴۵ درجه سانتی‌گراد (۲۳ تا ۱۱۵ درجه فارنهایت).

  • دمای انبارش: از ۲۵- تا ۶۵ درجه سانتی‌گراد (۱۳- تا ۱۴۹ درجه فارنهایت).

• رطوبت نسبی: سازگار با رطوبت ۵ تا ۹۵ درصد (بدون تقطیر) در هر دو حالت کاری و انبارش.

• ارتفاع از سطح دریا: قابلیت بهره‌برداری تا ارتفاع ۳۰۰۰ متری از سطح دریا (و شرایط نگهداری تا ۱۵۰۰۰ متر).

۵. انطباق با استانداردها و گواهینامه‌های بین‌المللی

واحد توزیع توان AP8881 جهت تضمین ایمنی، سازگاری الکترومغناطیسی و تطابق با قوانین زیست‌محیطی، موفق به اخذ معتبرترین گواهینامه‌های جهانی شده است:

• تاییدیه سازگاری الکترومغناطیسی (EMC): شامل استانداردهای FCC Part ۱۵، ICES-۰۰۳، EN ۵۵۰۳۲، EN ۵۵۰۳۵، EN ۶۱۰۰۰-۳-۲، EN ۶۱۰۰۰-۳-۳ و AS/NZS CISPR ۳۲.

• ت تاییدیه‌های ایمنی و ساخت: cULus-EU، CE، EAC، RCM، CMIM و KC.
