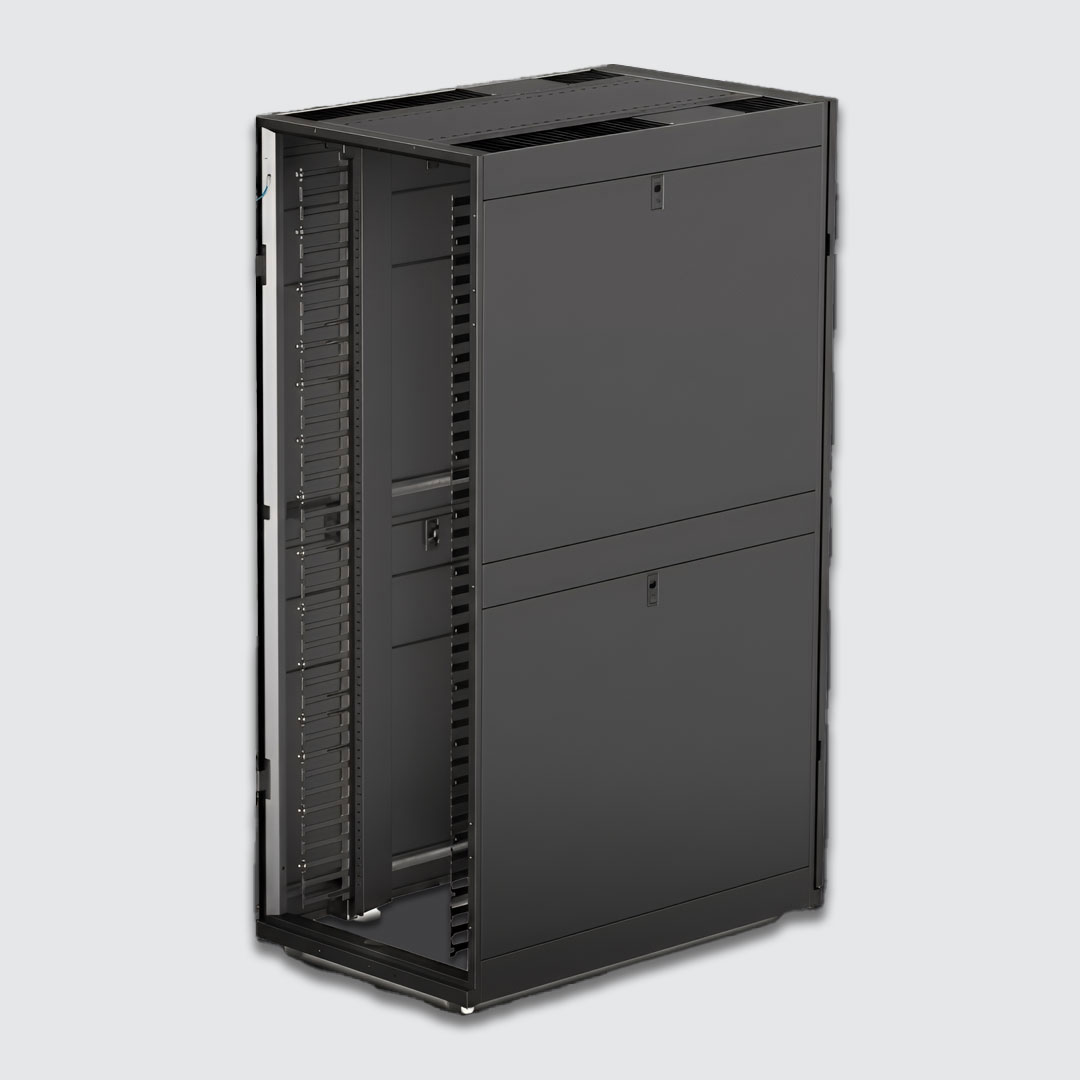

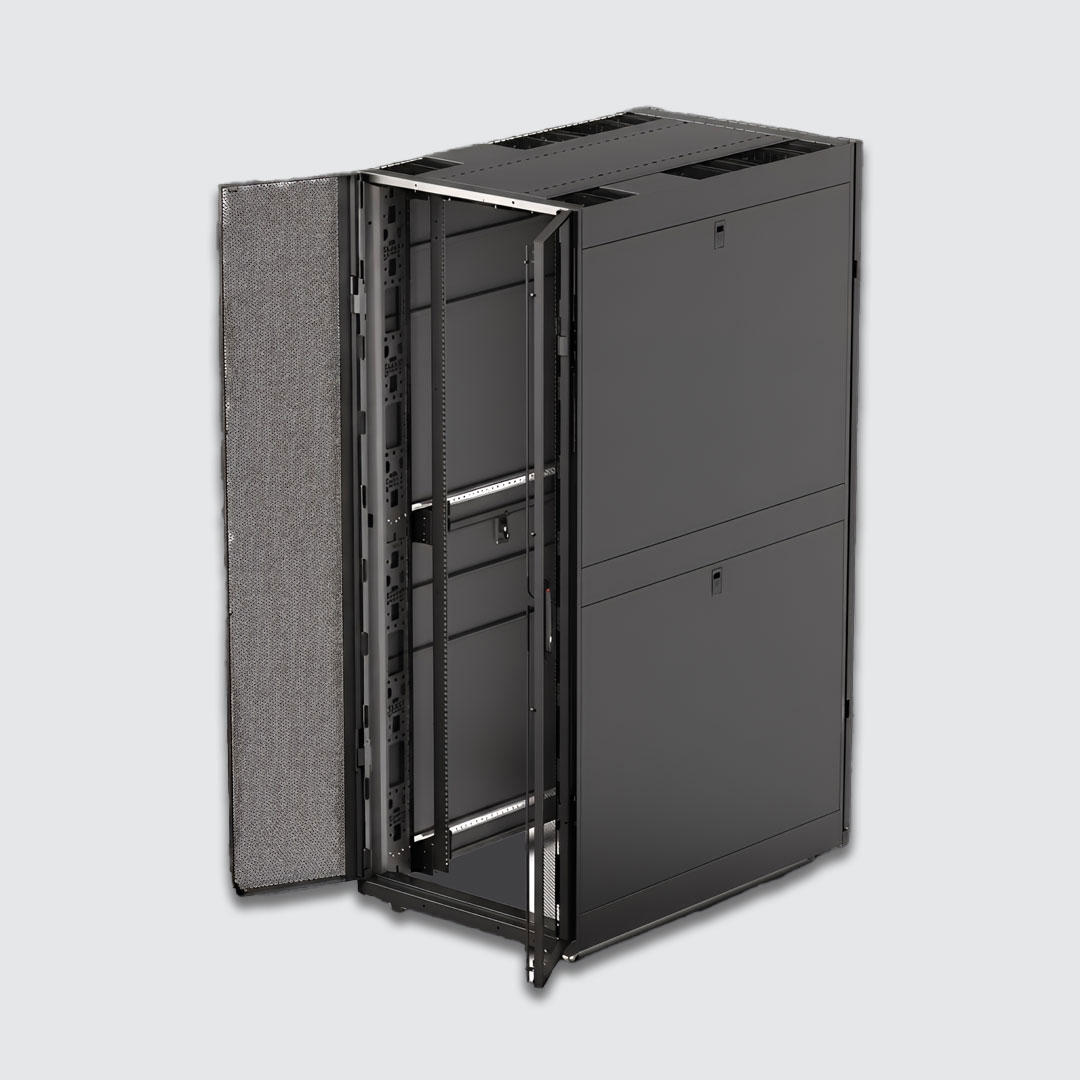

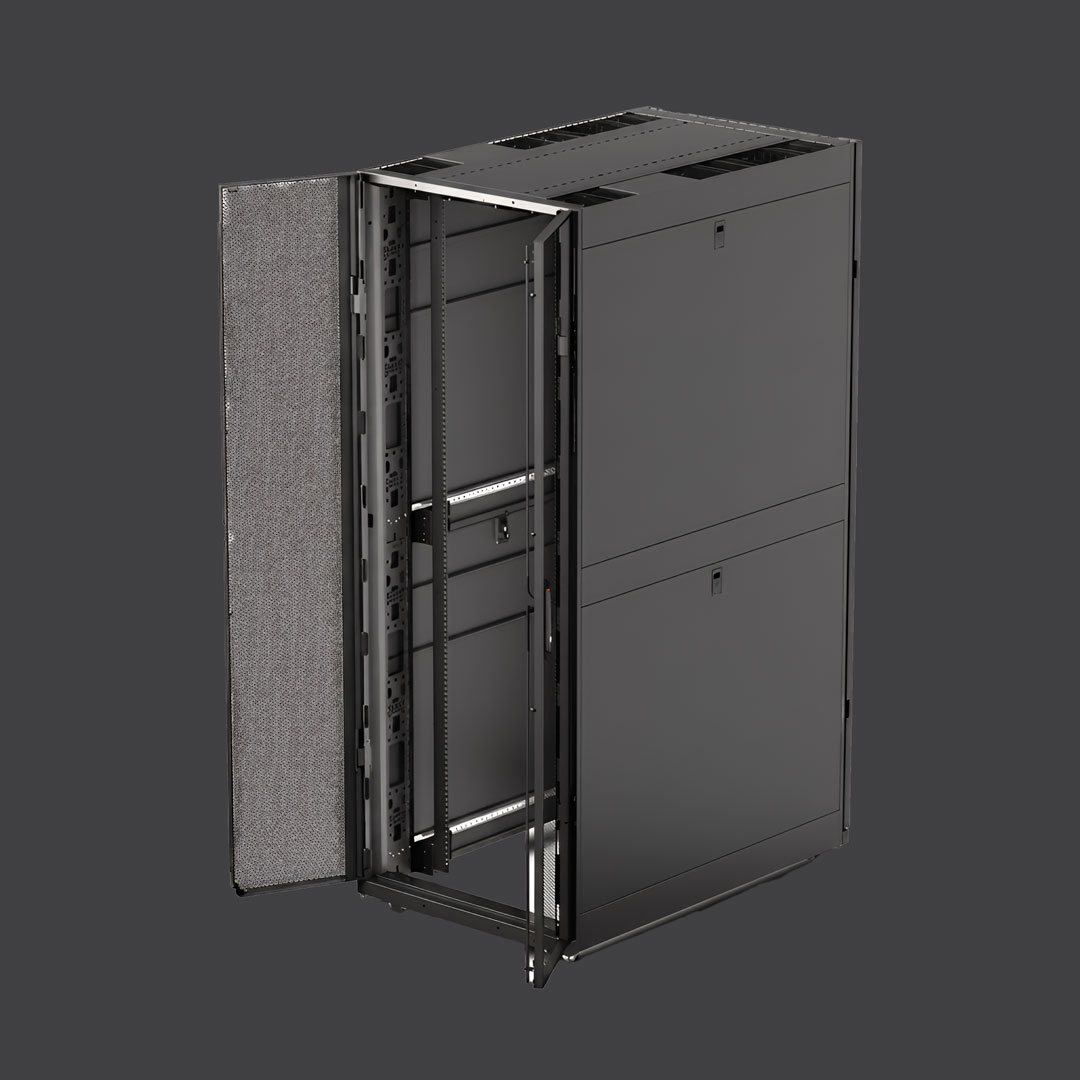

رک ایستاده شبکه APC NetShelter SX 42U مدل AR3340 یکی از پیشرفته‌ترین، عریض‌ترین و عمیق‌ترین محفظه‌های استاندارد تجهیزات فناوری اطلاعات در جهان است که توسط برند مطرح APC (زیرمجموعه کمپانی Schneider Electric) به بازار عرضه شده است. این رک به صورت تخصصی برای پاسخگویی به چالش‌های پیچیده مراکزداده مدرن، اتاق‌های سرور اصلی و زیرساخت‌های شبکه با تراکم بالا طراحی شده است. با رشد روزافزون حجم داده‌ها، سازمان‌ها به تجهیزات پردازشی و ارتباطی مدرن‌تری نیازمندند که کابل‌کشی‌های حجیم مسی و فیبر نوری، سوئیچ‌های شبکه بزرگ لایه core و دایرکتورهای شبکه SAN بخش جدایی‌ناپذیر آن‌ها را تشکیل می‌دهند. مدل AR3340 با بهره‌گیری از ابعاد منحصر‌به‌فرد شامل عرض ۷۵۰ میلی‌متر، عمق ۱۲۰’ میلی‌متر و ارتفاع 42U، دقیقاً همان پلتفرم استاندارد و امنی است که امکان استقرار مطمئن این تجهیزات سنگین و حجیم را فراهم می‌سازد.

برخلاف رک‌های استاندارد پردازشی که معمولاً با عرض ۶۰۰ میلی‌متر و عمق‌های ۱۰۰۰ یا ۱۰۷۰ میلی‌متر ساخته می‌شوند، مدل AR3340 با عرض ۷۵ سانتی‌متری خود، کانال‌های جانبی فوق‌العاده عریضی را در طرفین ریل‌های استاندارد ۱۹ اینچی ایجاد می‌کند. علاوه بر این، عمق ۱۲۰ سانتی‌متری محصول فضای بسیار مانورپذیری را در بخش پشتی برای نصب انواع تجهیزات توزیع برق عمودی، عبور آسان هوا و دسترسی سریع کارشناسان شبکه مهیا می‌سازد. سری NetShelter SX همواره به عنوان الگویی پیشرو در بین مهندسان زیرساخت شناخته می‌شود و مدل AR3340 تمام الزامات ساختاری، تهویه، امنیت و مدیریت کابل را در بالاترین سطح استاندارد به نمایش می‌گذارد.

معماری ساختاری، ابعاد و گنجایش وزنی

رک APC AR3340 بر پایه استاندارد ابعادی مرجع EIA-310E برای ریل‌های ۱۹ اینچی مهندسی و ساخته شده است. ارتفاع کلی این رک ۱۹۹۱ میلی‌متر (حدود ۲ متر) است که ۴۲ یونیت فضای استاندارد نصب تجهیزات (Rack Unit) را ارائه می‌دهد. عرض بیرونی رک ۷۵۰ میلی‌متر و عمق بیرونی آن ۱۲۰’ میلی‌متر است که وزنی معادل ۱۶۱.۳۶ کیلوگرم را برای بدنه اصلی رک به همراه دارد. این ابعاد ویژه باعث می‌شود که رک فضای مانور حرکتی و کابل‌کشی بی‌نظیری را دارا باشد.

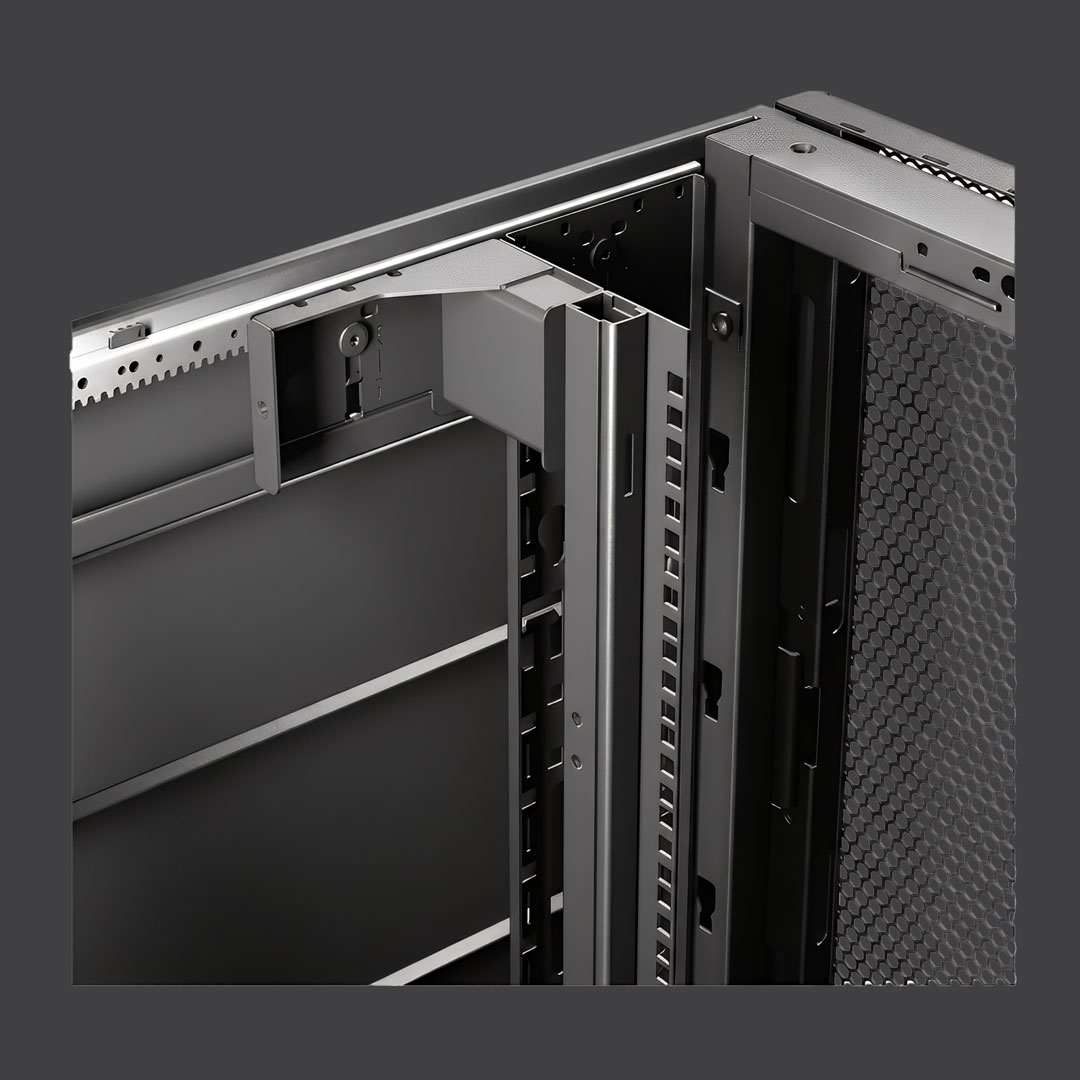

شاسی و فریم اصلی رک از آلیاژ فولادی باکیفیت و ضخامت‌های مهندسی‌شده ساخته شده است. ریل‌های نصب ۱۹ اینچی دارای ضخامت ۱۴ گیج فولادی هستند تا در برابر لرزش و سنگینی تجهیزات کاملاً مقاوم باشند. درب جلویی، درب پشتی و ستون‌های رک از فولاد با ضخامت ۱۶ گیج و سقف و پنل‌های جانبی نیز از فولاد ۱۸ گیج تولید شده‌اند. این ترکیب متریال، استحکام فوق‌العاده‌ای به سازه می‌بخشد؛ به طوری که رک قادر است تا ۱۰۲۰.۶ کیلوگرم بار دینامیک (در هنگام جابه‌جایی روی چرخ‌ها) و ۱۷۰۱.۰ کیلوگرم بار استاتیک (در حالت ثابت روی پایه‌های تراز) را بدون کوچک‌ترین تغییر شکل یا انحراف تحمل نماید.

عمق نصب ریل‌های داخل رک کاملاً قابل تنظیم بوده و حداقل عمق نصب آن ۲۷۹.۴ میلی‌متر و حداکثر عمق قابل دستیابی در آن ۹۵۸.۹ میلی‌متر می‌باشد. این بازه گسترده قابلیت تنظیم، به مهندسان شبکه این امکان را می‌دهد تا ریل‌ها را دقیقاً متناسب با طول سرورها، کیت‌های ریل سوئیچ‌ها و ابعاد تجهیزات نصب‌شده تنظیم کنند.

مدیریت کابل پیشرفته و کانال کشی حجیم

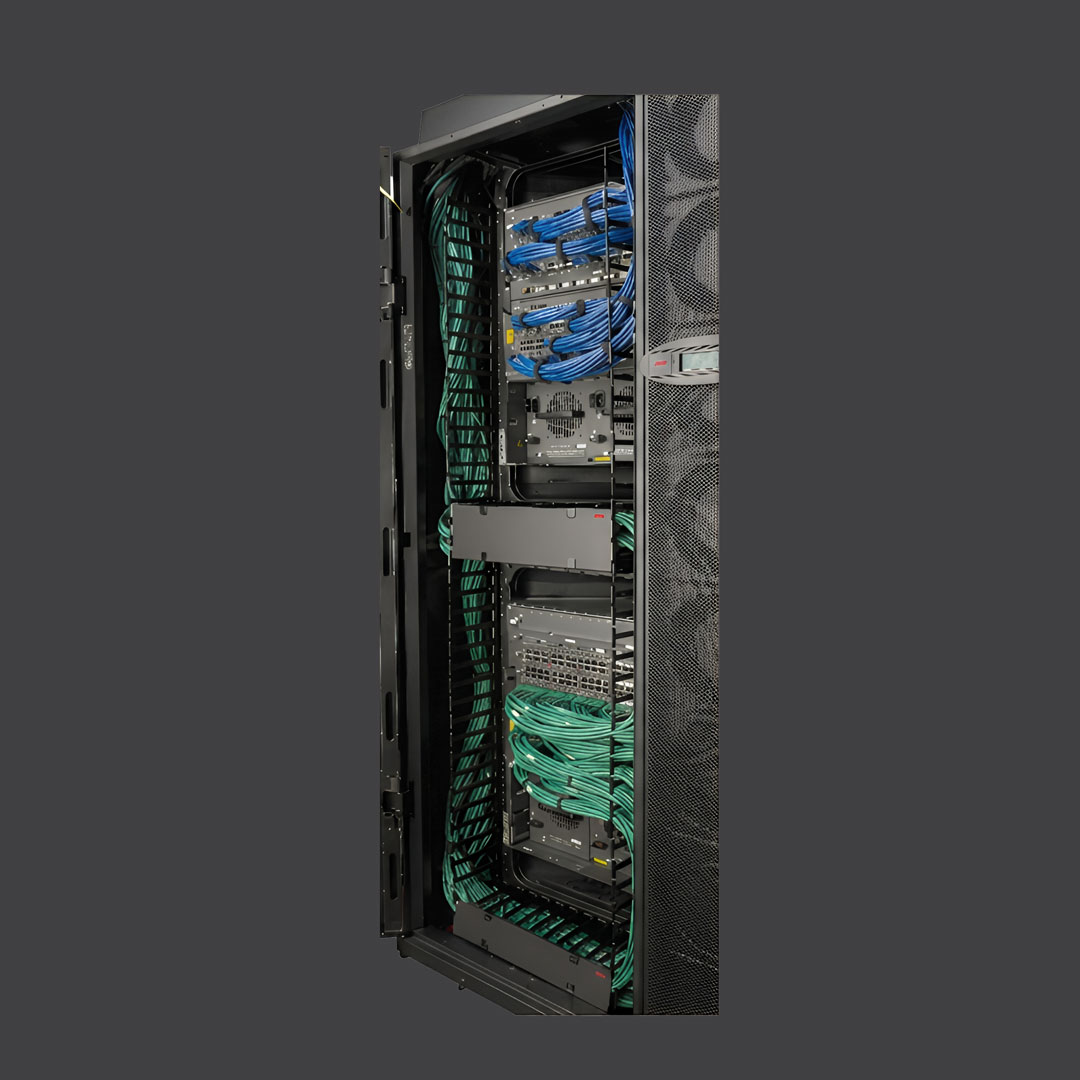

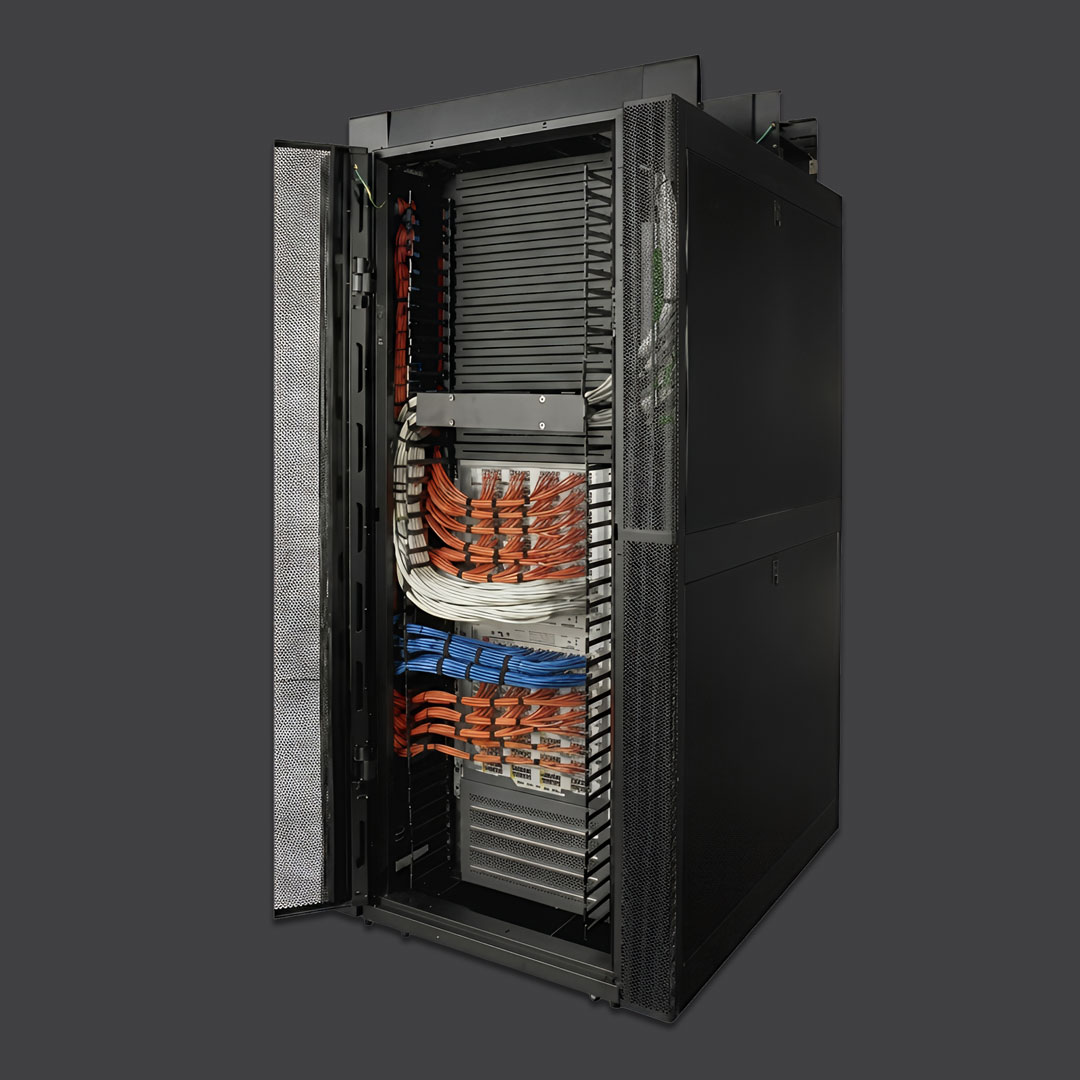

یکی از بزرگ‌ترین چالش‌ها در مراکزداده و ردیف‌های شبکه، تجمع بی‌نظم کابل‌ها در برابر سوئیچ‌ها و پچ‌پنل‌ها است که نه تنها نگهداری و عیب‌یابی را دشوار می‌سازد، بلکه مسیر هوای سرد را مسدود کرده و موجب داغ شدن تجهیزات می‌شود. رک شبکه APC AR3340 به طور ویژه برای برطرف کردن این چالش توسعه یافته است.

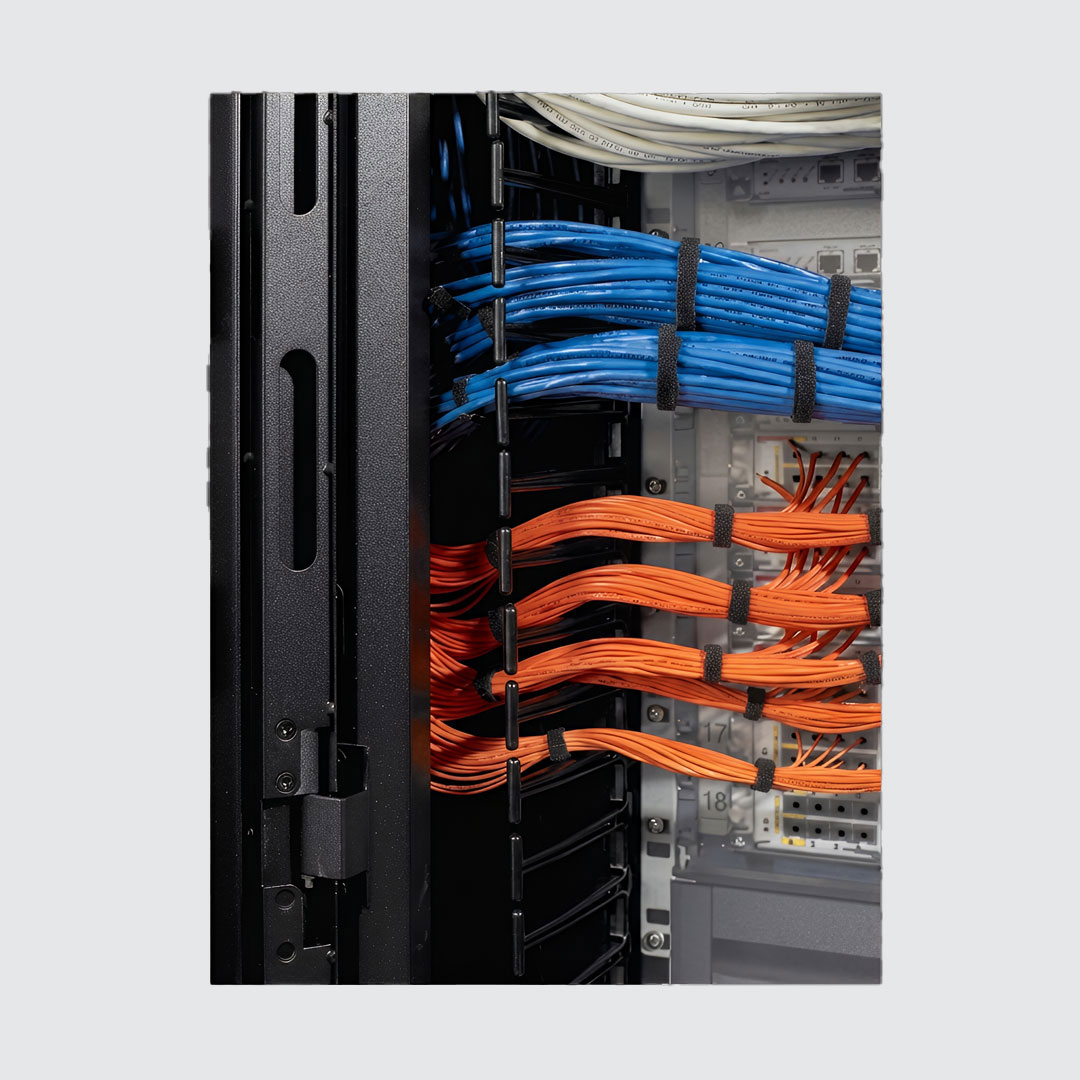

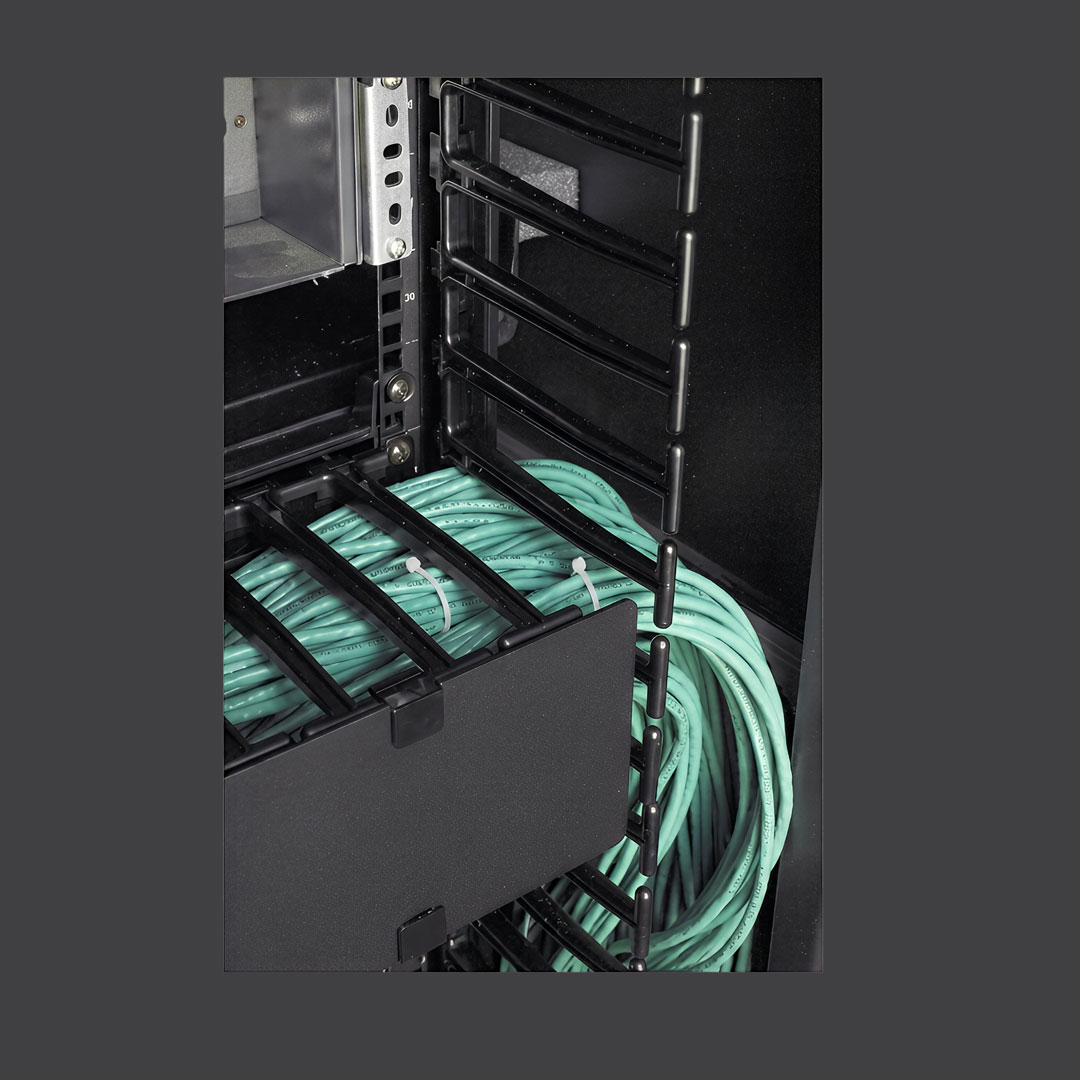

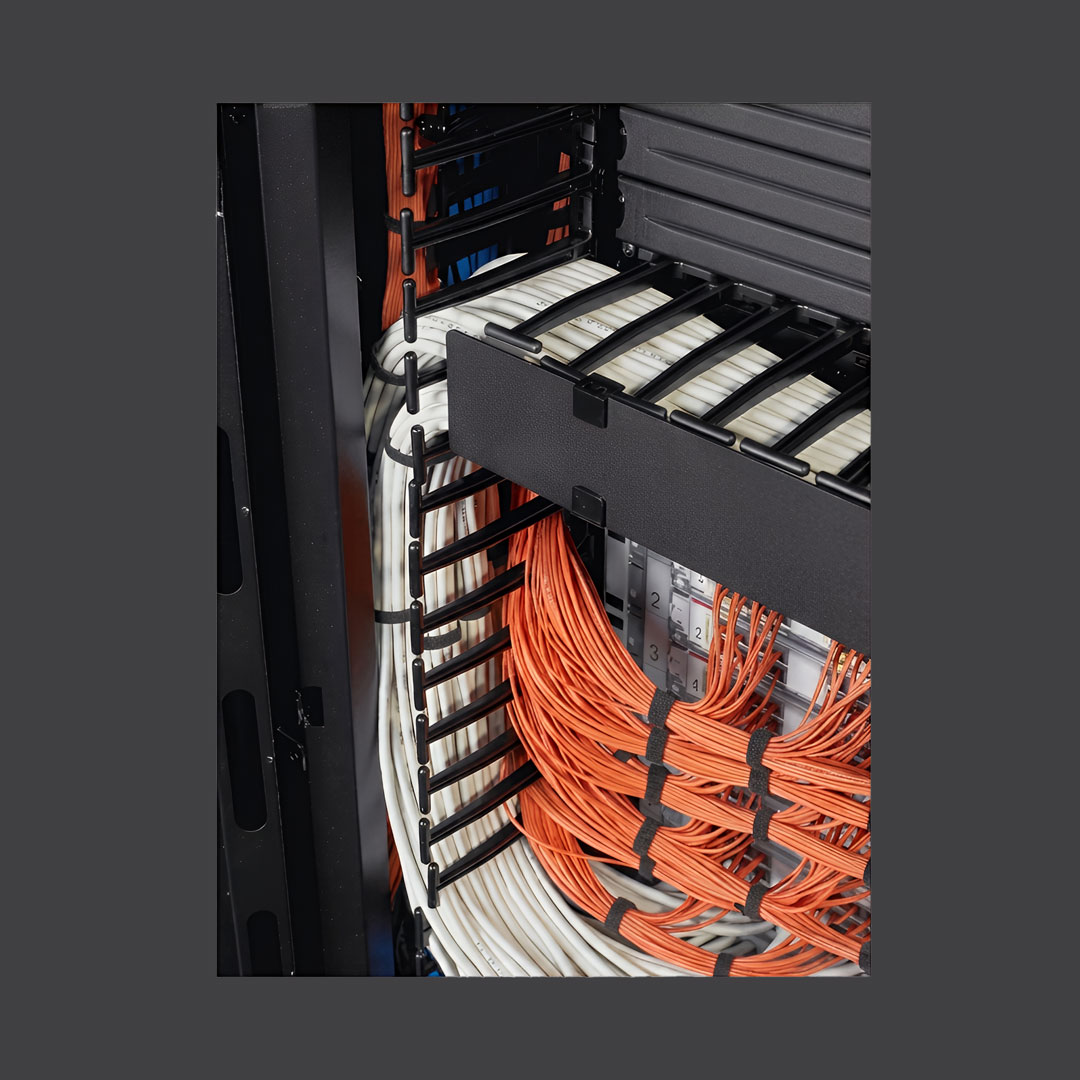

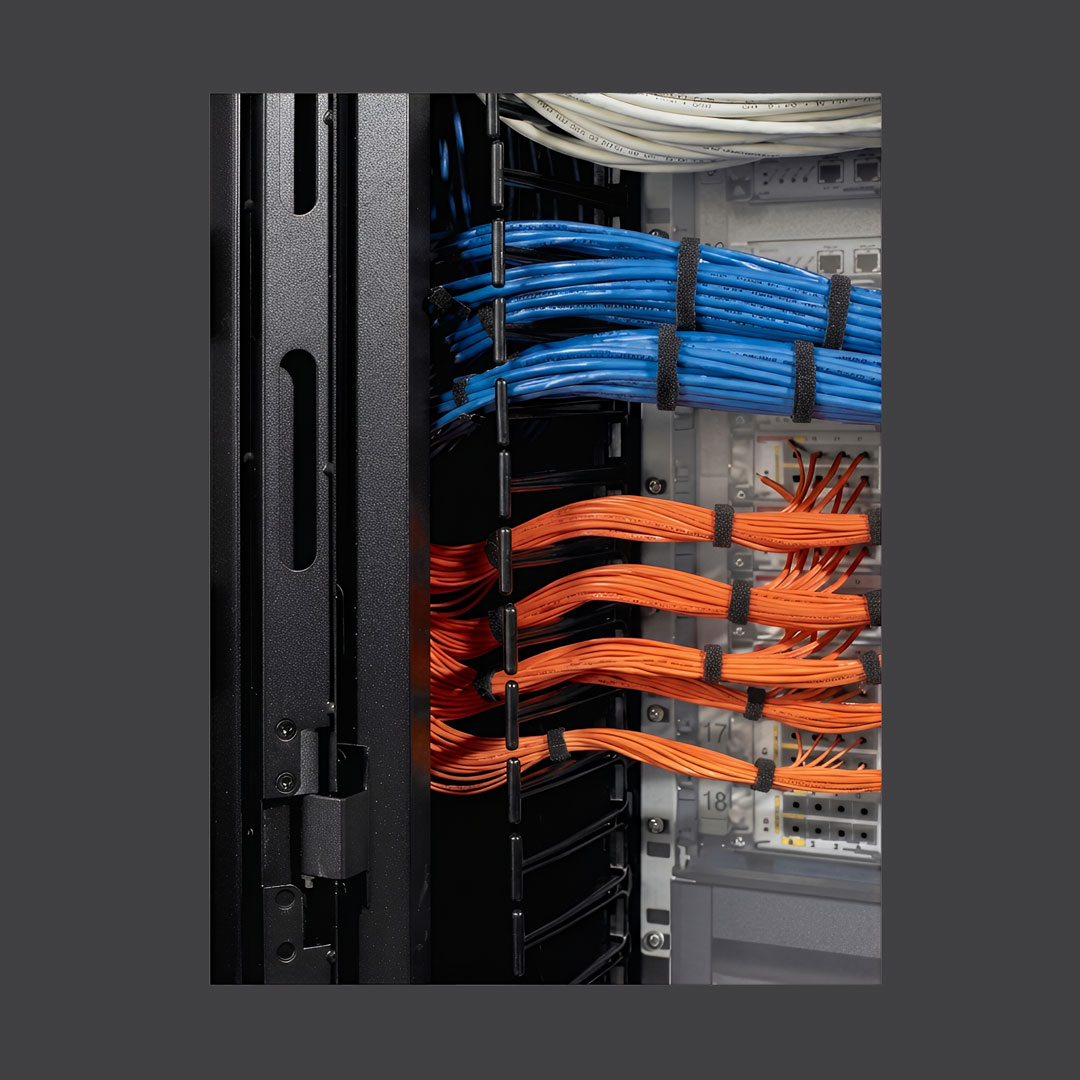

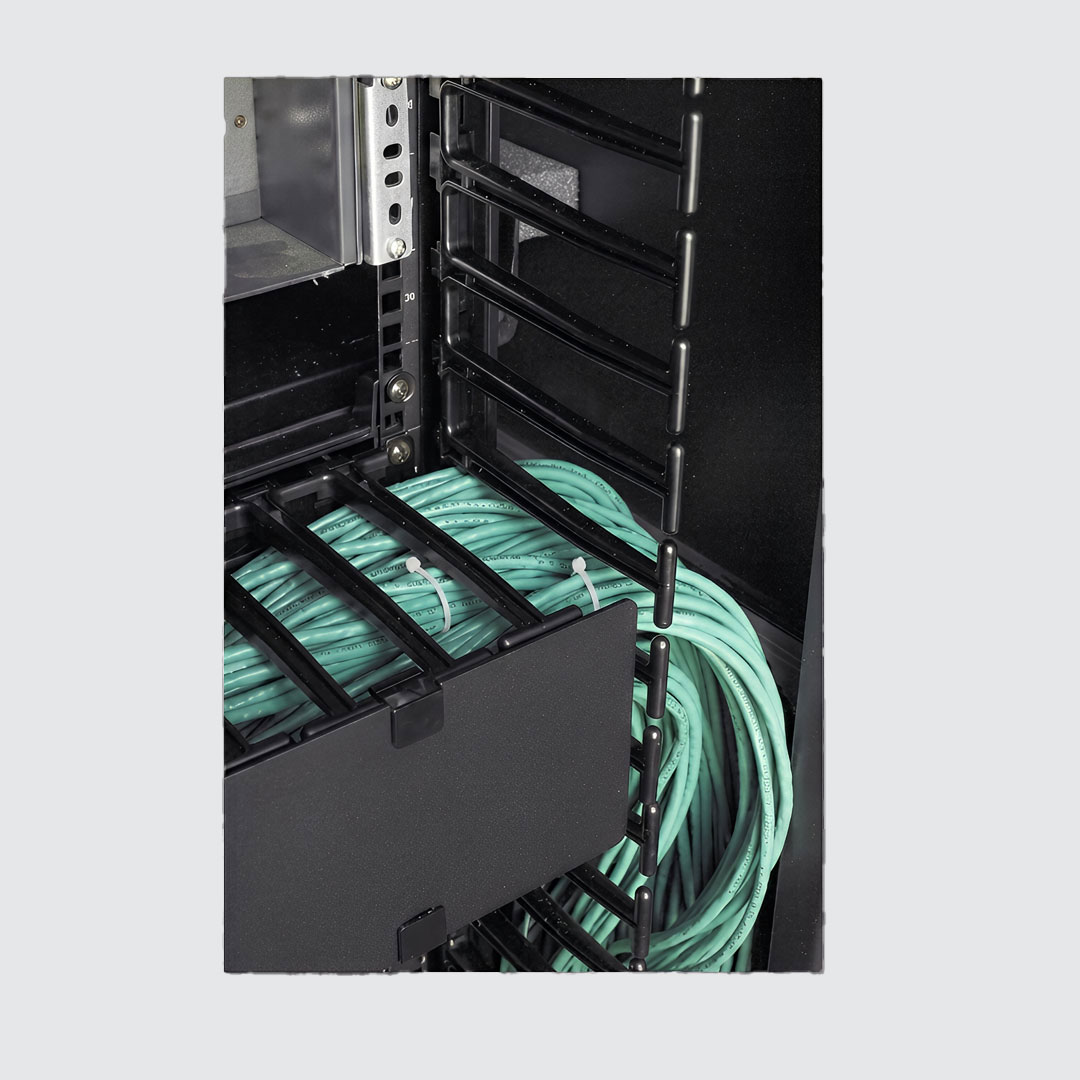

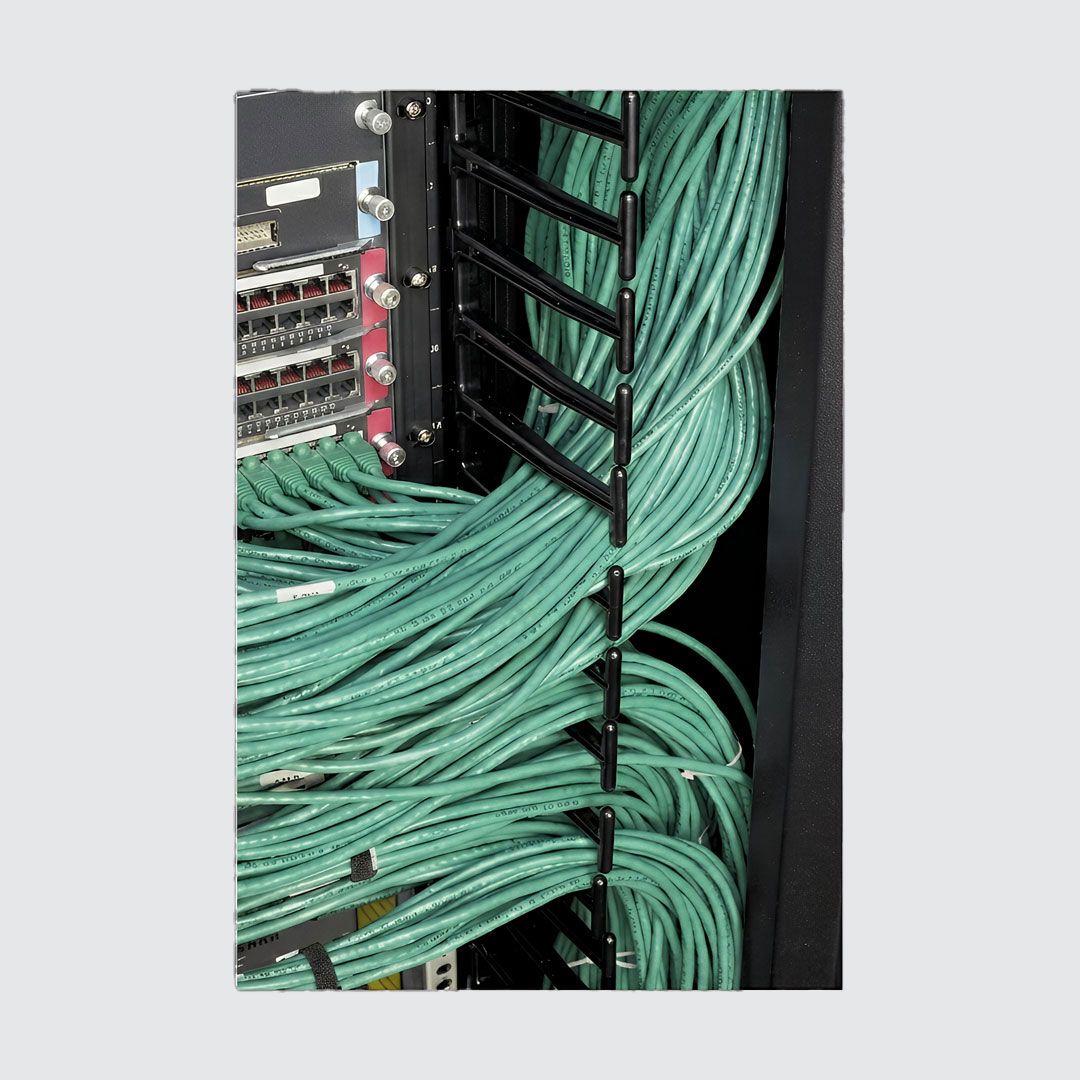

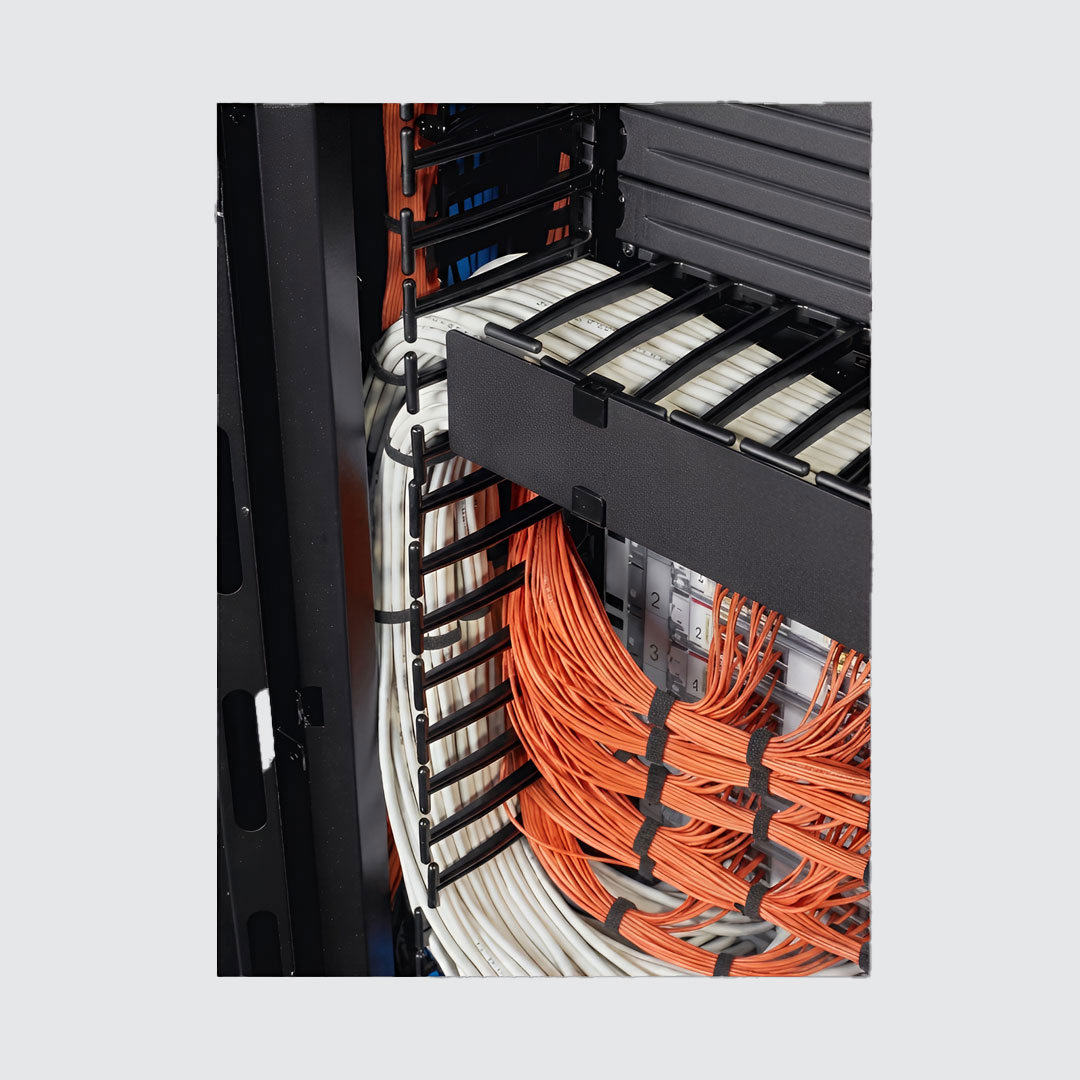

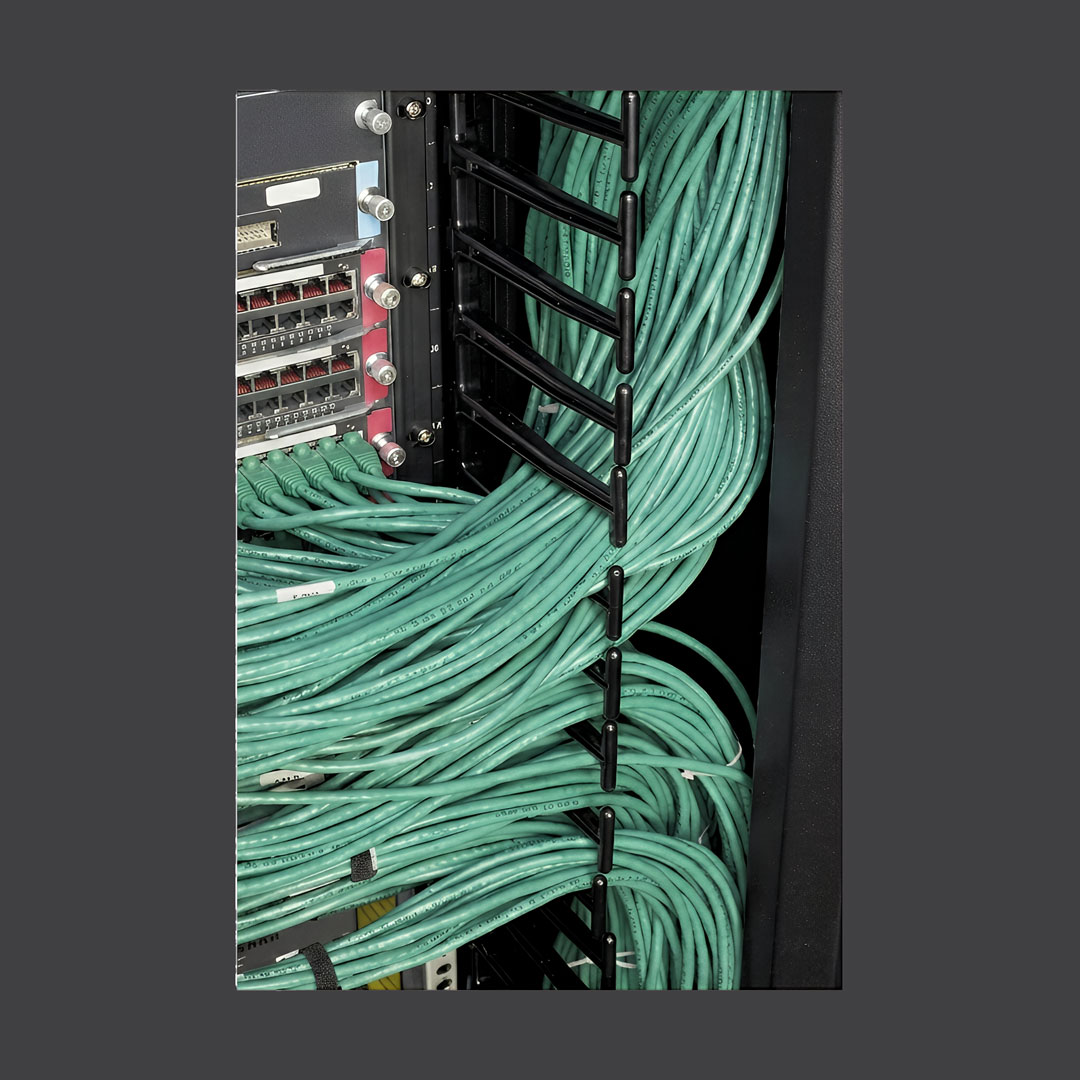

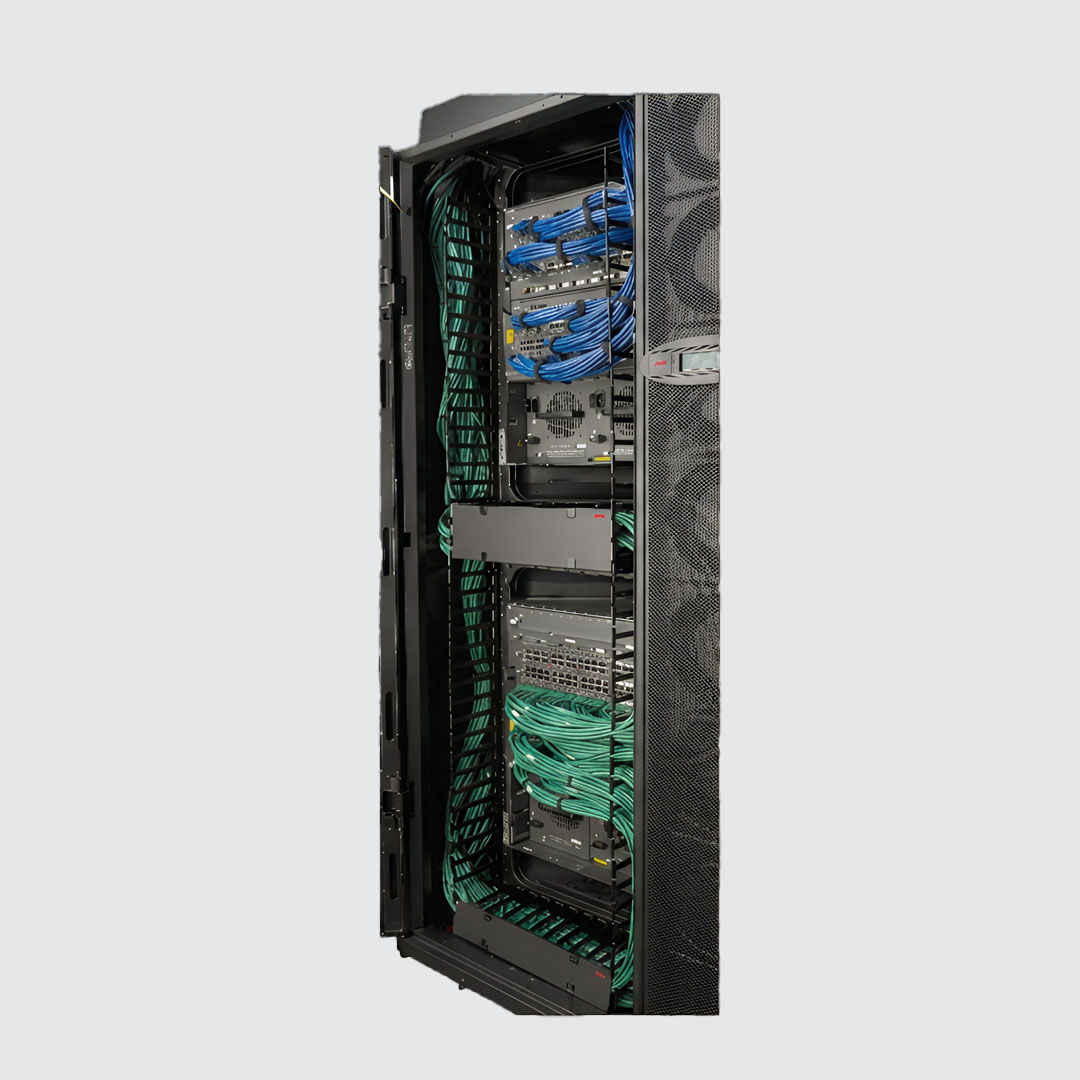

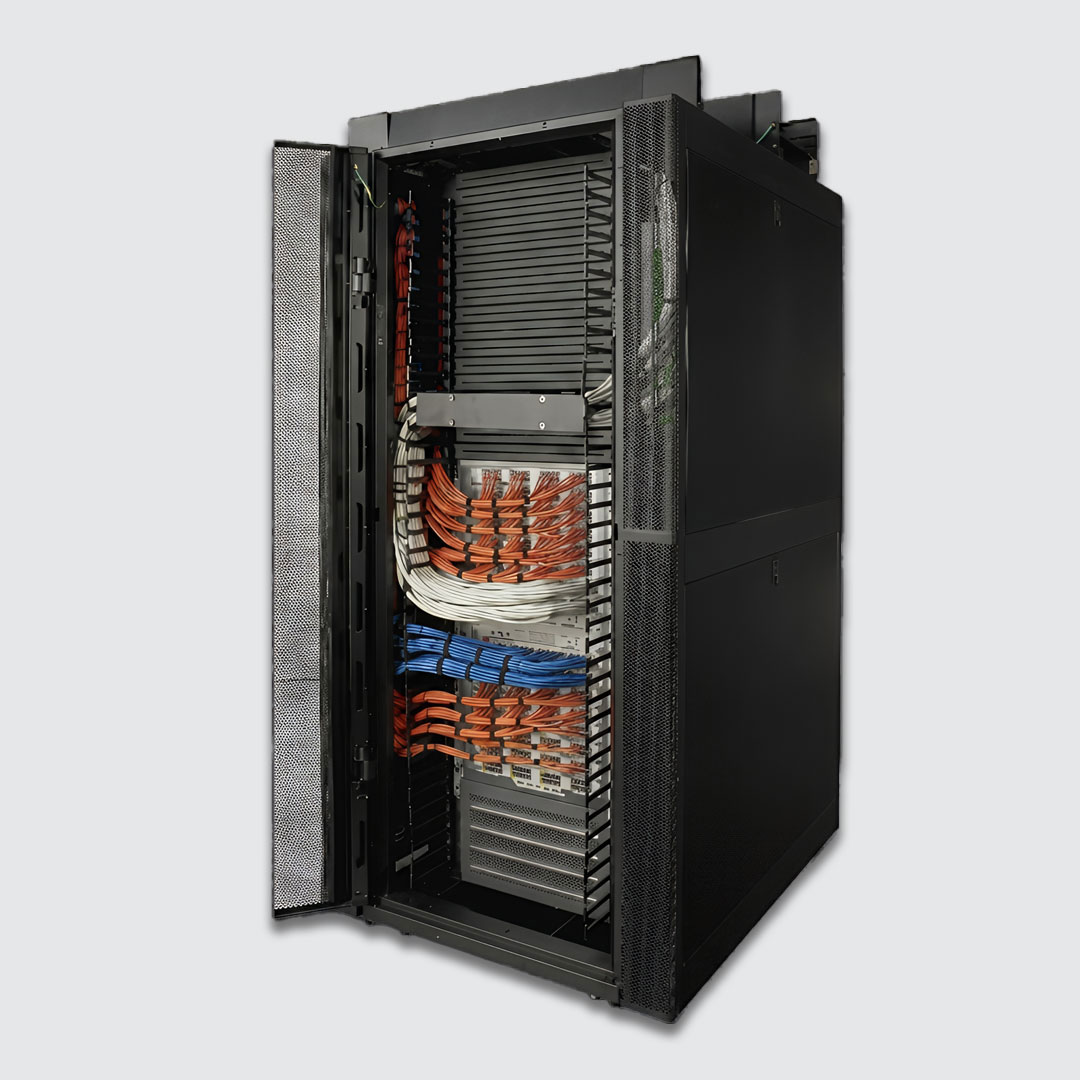

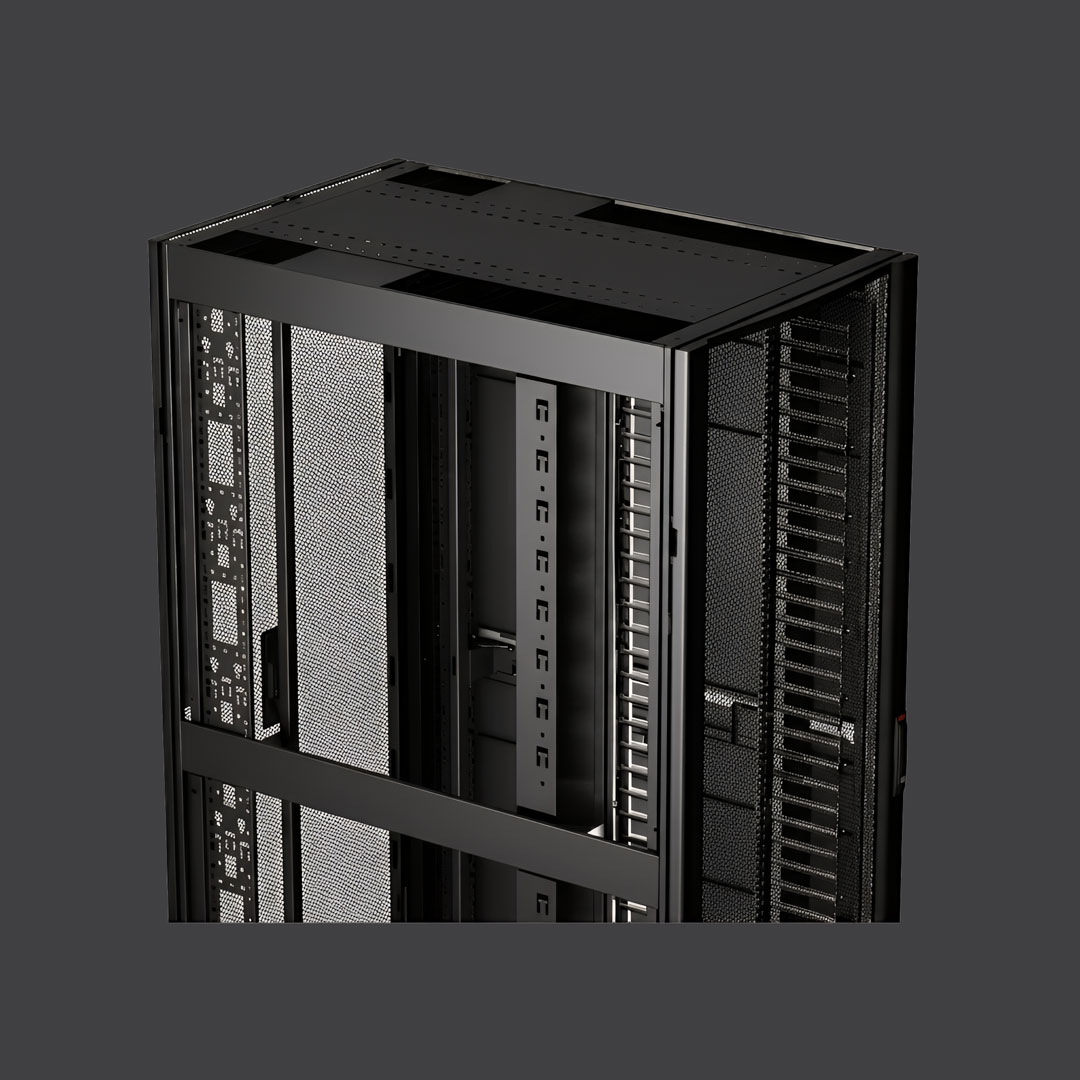

به لطف عرض ۷۵۰ میلی‌متری، در دو طرف ریل‌های نصب، کانال‌های اختصاصی عریضی تعبیه شده است که به مدیریت کابل‌های عمودی (Vertical cable managers) مجهز هستند. این نگه‌دارنده‌های عمودی شانه مانند، به کارشناسان اجازه می‌دهند دسته‌های انبوه کابل‌های شبکه Cat6/Cat6A/Cat8 و فیبرهای نوری را به آرامی و با رعایت انحنای استاندارد هدایت کرده و به پورت‌های جلو یا عقب متصل کنند.

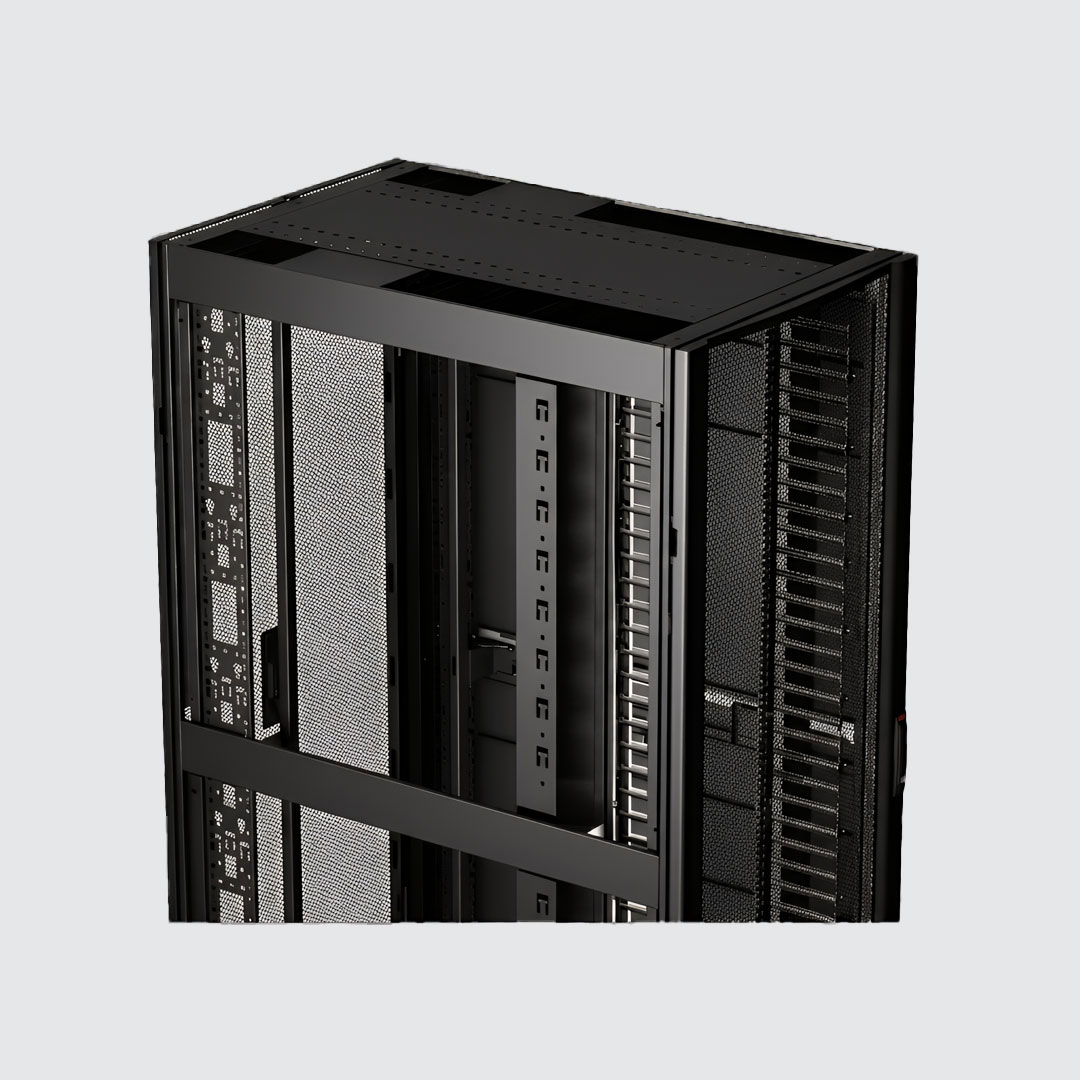

سقف این رک نیز به نحوی طراحی شده که ورودی‌های بزرگ کابل با واشرهای محافظتی و برس‌های مخصوص در آن تعبیه شده است. این طراحی باعث می‌شود حجم انبوه کابل‌هایی که از مسیر سینی‌های بالای رک (Cable Trays) وارد محفظه می‌شوند، به راحتی به کانال‌های عمودی هدایت گردند، بدون آنکه گرد و غبار وارد رک شود یا افت فشاری در جریان هوای داخلی رخ دهد.

طراحی تهویه هوشمند و سیستم خنک کننده

مدیریت حرارت در سوئیچ‌های شبکه و دایرکتورهای بزرگ تفاوت‌های عمده‌ای با سرورهای معمولی دارد. بسیاری از سوئیچ‌های بزرگ شبکه مانند سری Cisco Catalyst یا Nexus، جریان هوای جانبی (Side-to-Side Airflow) دارند، در حالی که الگوی خنک‌کننده استاندارد مراکزداده بر پایه جریان هوای جلو به عقب (Front-to-Rear Airflow) است.

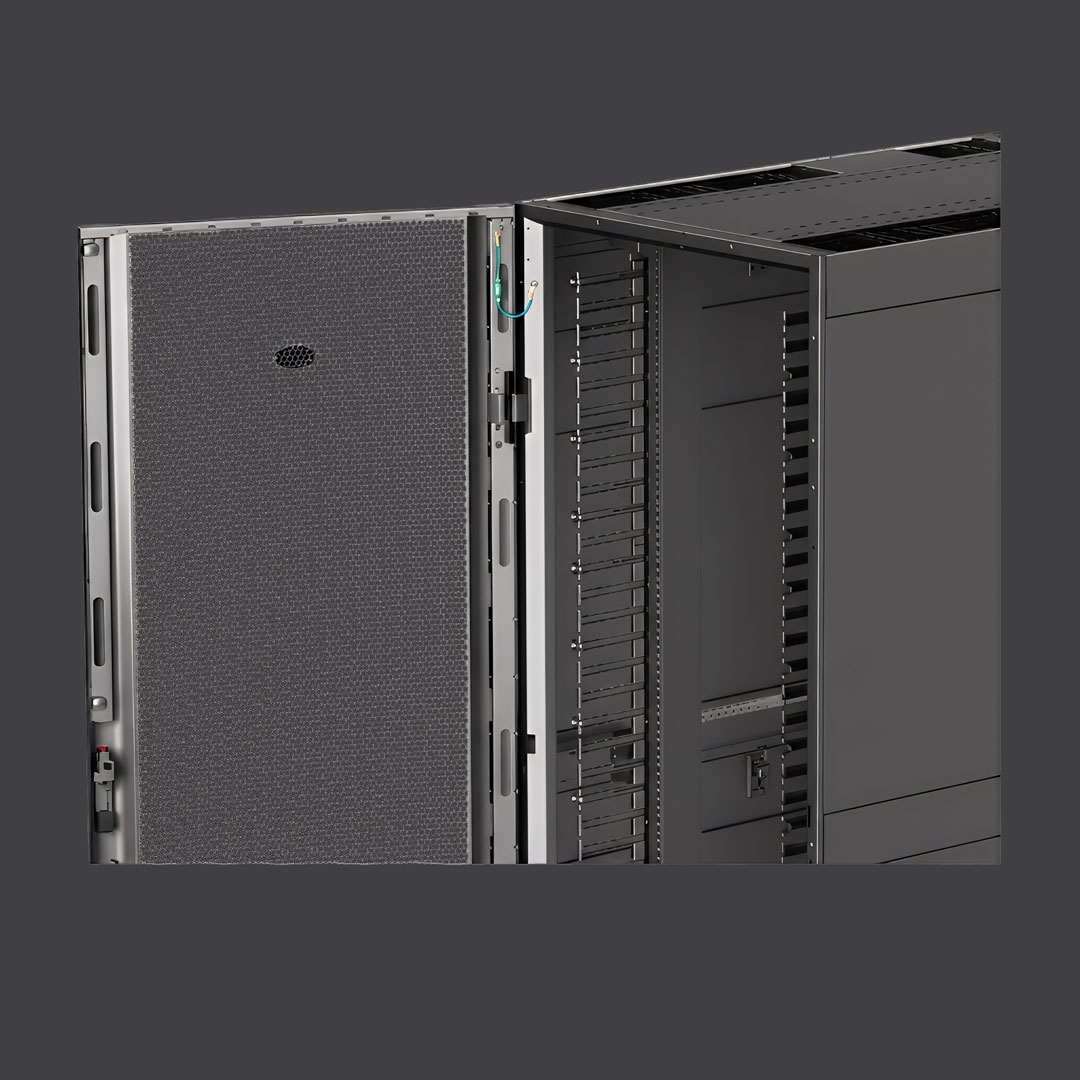

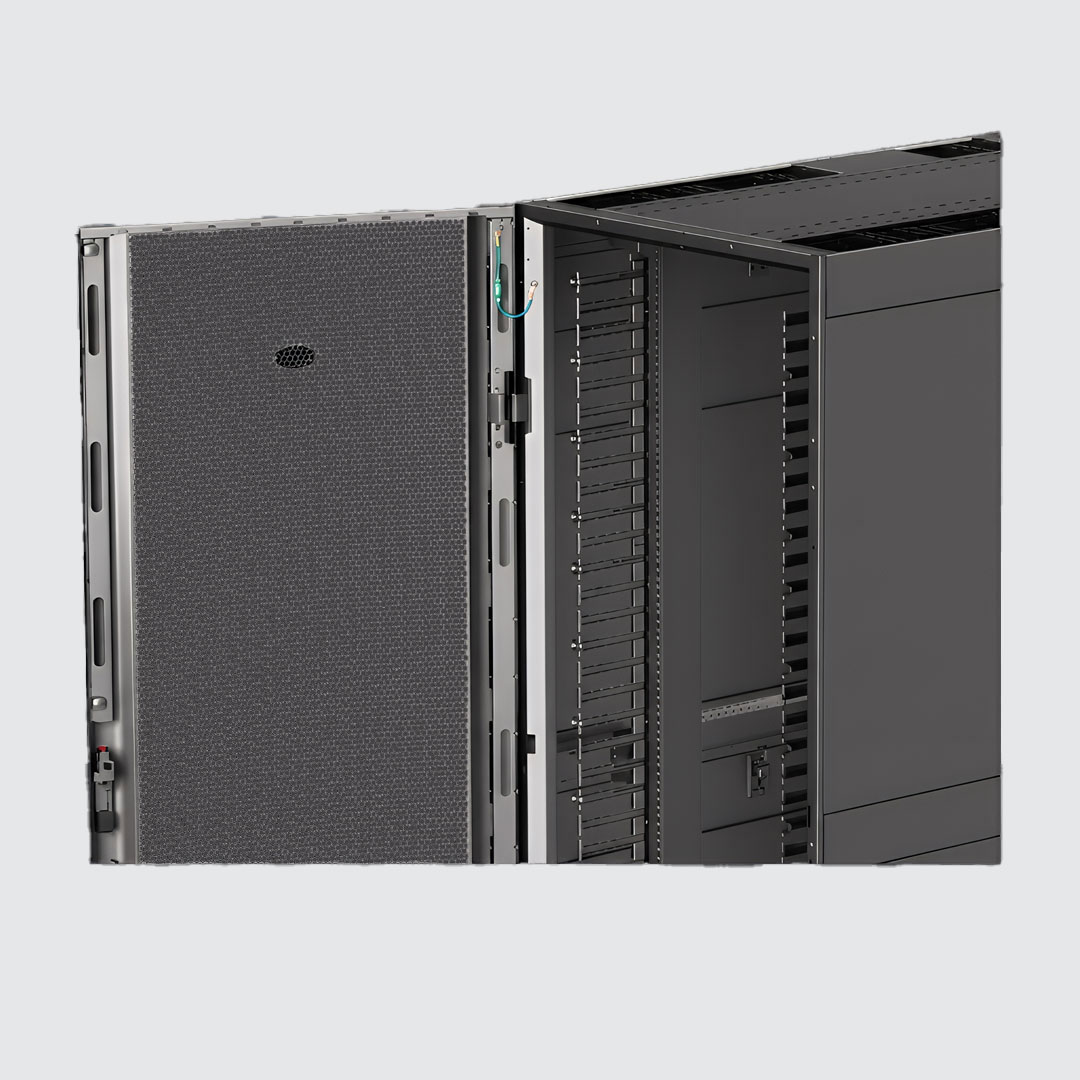

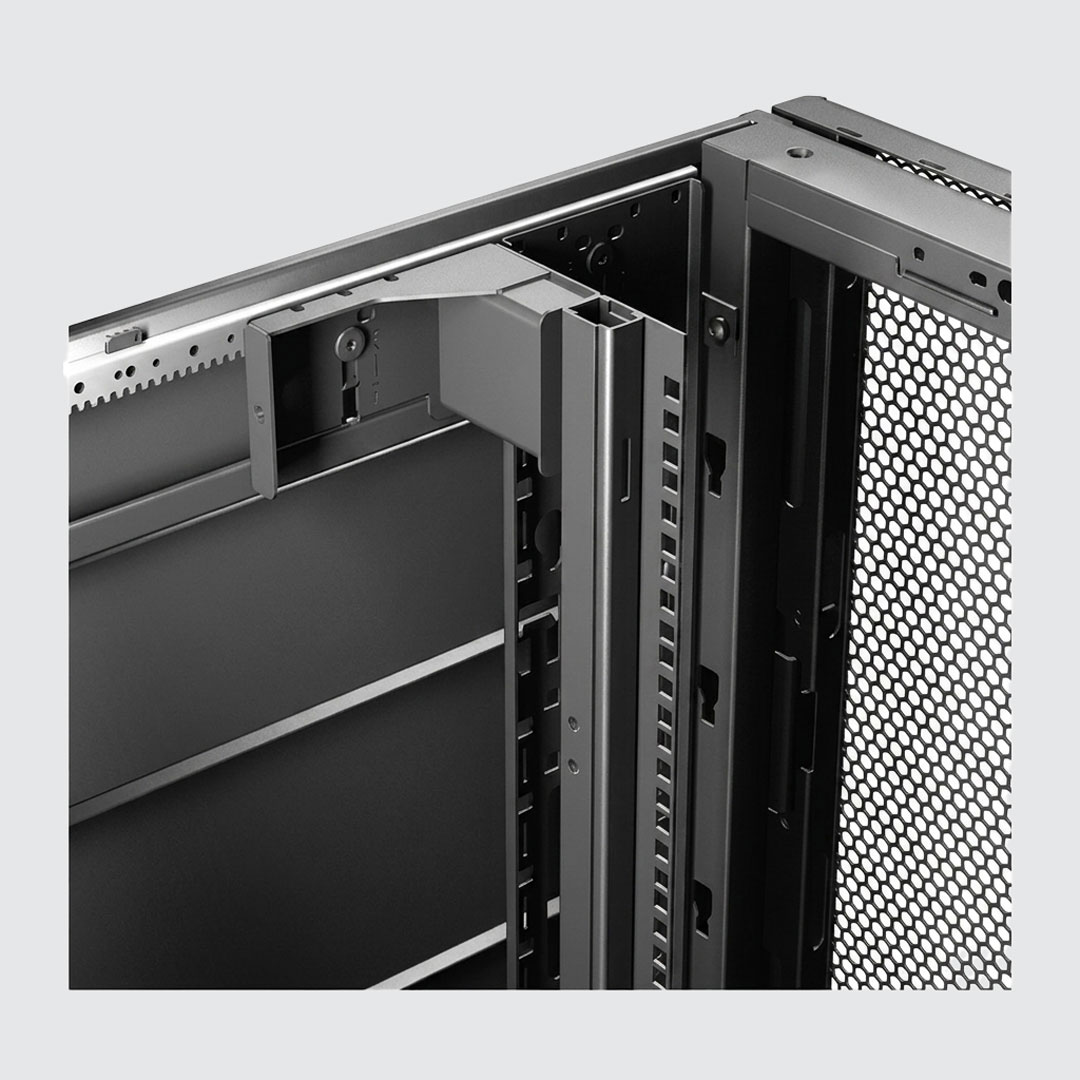

رک APC AR3340 قابلیت یکپارچه‌سازی کامل با کیت‌های هدایت هوای جانبی (Side Airflow Duct Kit) را دارا است. این ویژگی به همراه درب‌های مشبک با درصدی بالا از سوراخ‌های تهویه، تضمین می‌کند که هوای سرد ورودی از جبهه جلویی رک کاملاً ایزوله شده، به سمت ورودی سوئیچ‌ها هدایت شود و هوای داغ خروجی بدون امکان بازگشت یا تداخل، به راهرو گرم (Hot Aisle) تخلیه گردد.

همچنین عمق ۱۲۰ سانتی‌متری این مدل، فضای بسیار مناسبی را در پشت رک ایجاد می‌کند تا هوا بدون بروز تراکم حرارتی در پشت تجهیزات پرظرفیت جریان داشته باشد و کارایی سیستم‌های سرمایشی مرکز داده (CRAC/CRAH) به حداکثر برسد.

امکانات فیزیکی، سهولت نصب و ایمنی

کمپانی شنایدر الکتریک برای سهولت کاربری و نصب سریع، تجهیزات و قابلیت‌های متعددی را روی رک AR3340 به صورت پیش‌نصب ارائه کرده است:

• چرخ‌های پیش‌نصب‌شده (Pre-installed casters): رک به چرخ‌های گردان بسیار مقاومی مجهز است که جابه‌جایی رک سنگین ۱۶۱ کیلوگرمی را روی سطح سالن یا کف کاذب فوق‌العاده راحت و ایمن می‌سازد.

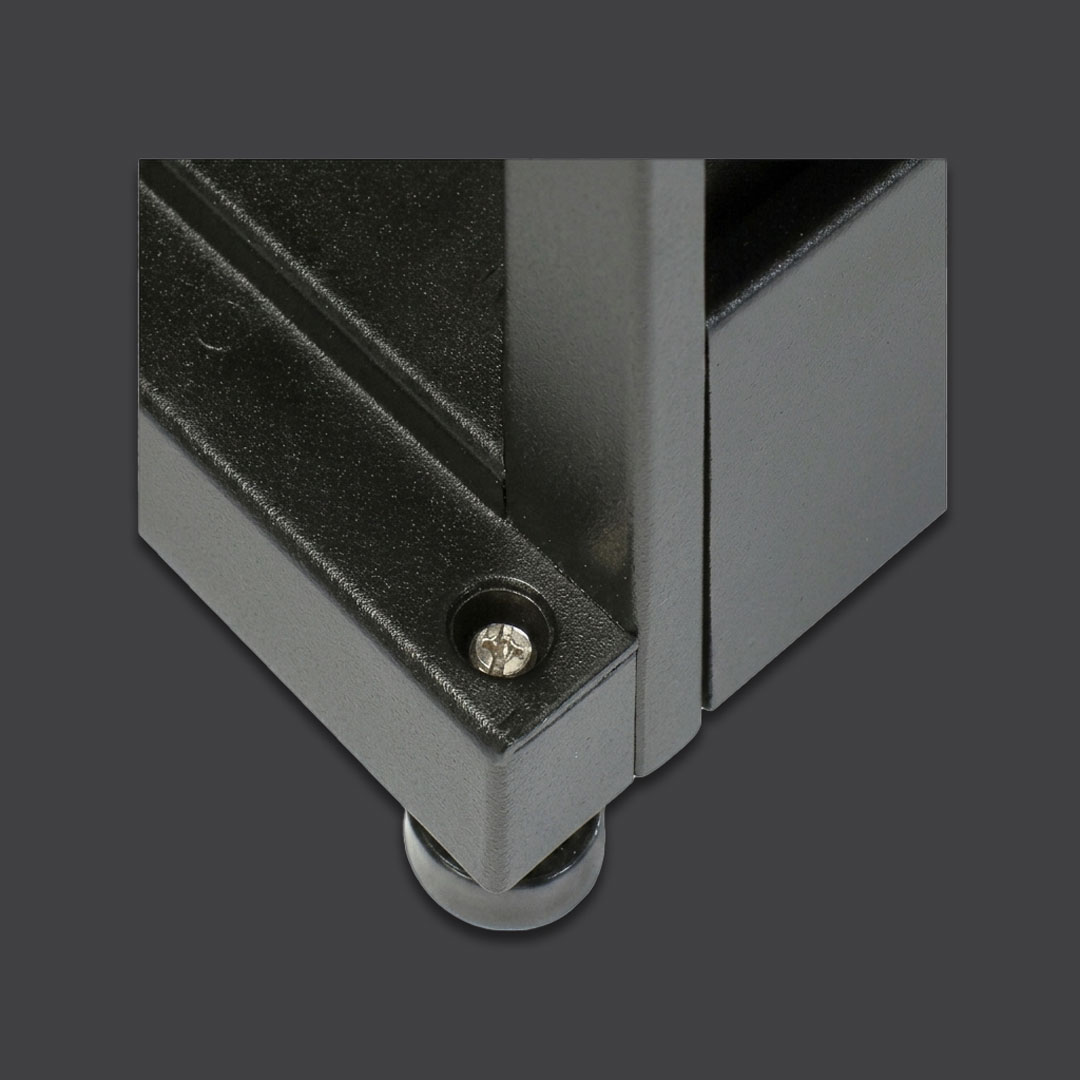

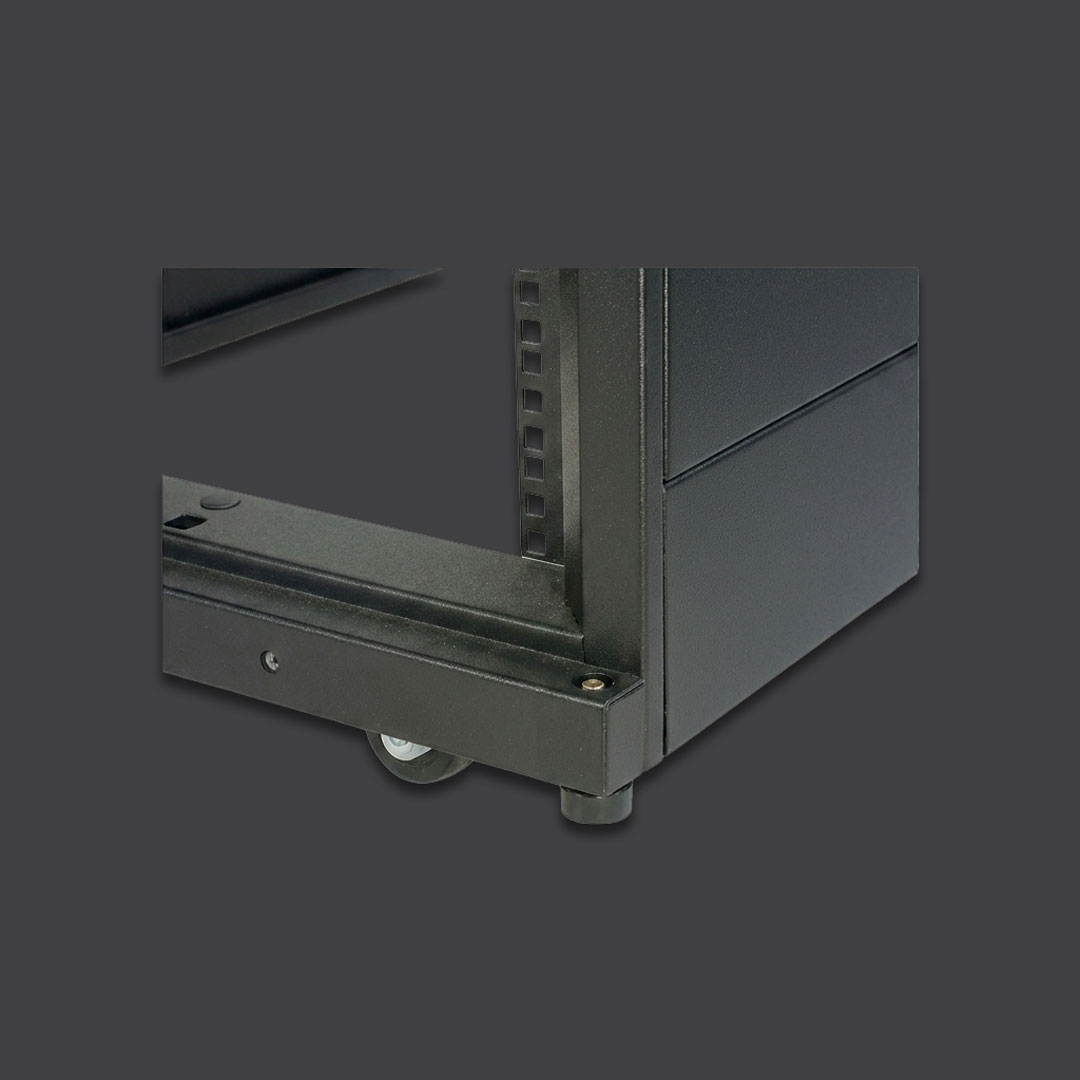

• پایه‌های ترازکننده (Leveling feet): پس از قرارگیری رک در محل دقیق، پایه‌های تراز قابل تنظیم به سمت پایین چرخانده می‌شوند تا ضمن تراز کردن کامل رک، وزن استاتیک ۱۷۰۱ کیلوگرمی آن را به صورت یکنواخت روی زمین توزیع کنند.

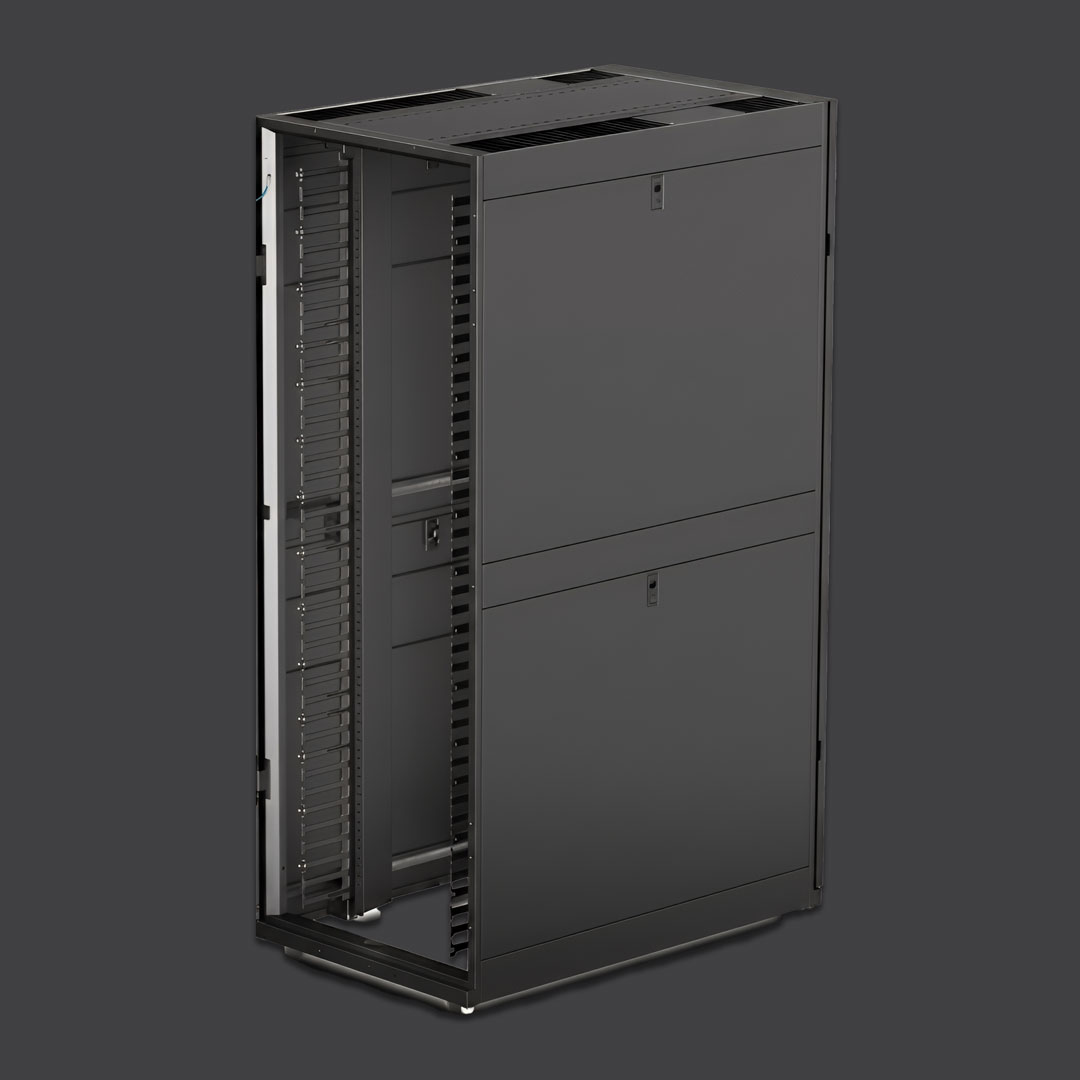

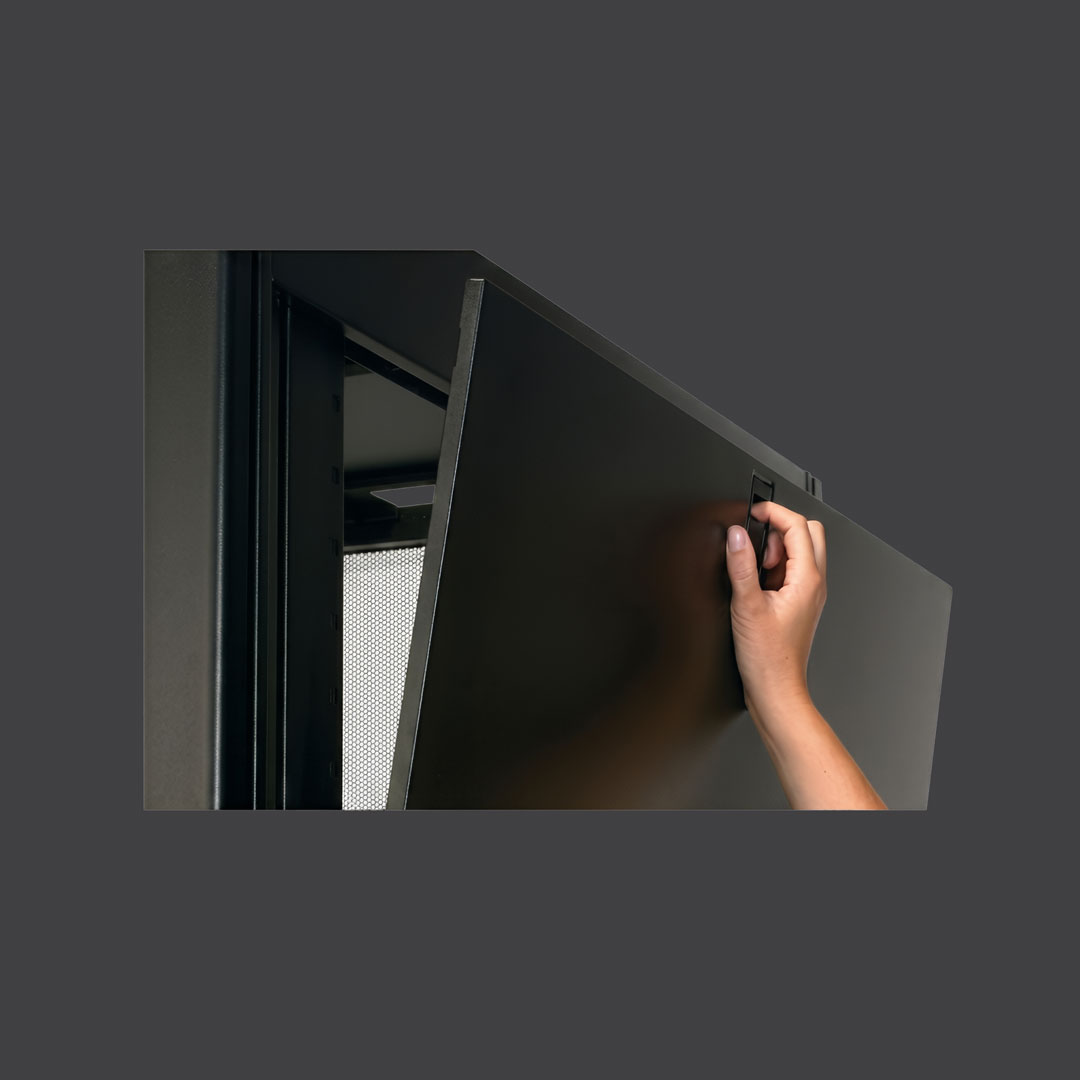

• پنل‌های جانبی قفل‌دار (Side panels): پنل‌های جانبی رک به صورت دو تکه طراحی شده‌اند تا باز و بستن آن‌ها در فضاهای تنگ آسان باشد. این پنل‌ها دارای قفل‌های یکسان (Keyed-alike) با درب‌ها هستند.

• سخت‌افزار اتصال رک‌ها (Baying hardware): پیچ‌ها و رابط‌های مخصوص در بسته محصول قرار دارد تا بتوان چند رک را در یک ردیف منظم کاملاً به یکدیگر متصل و فیکس کرد.

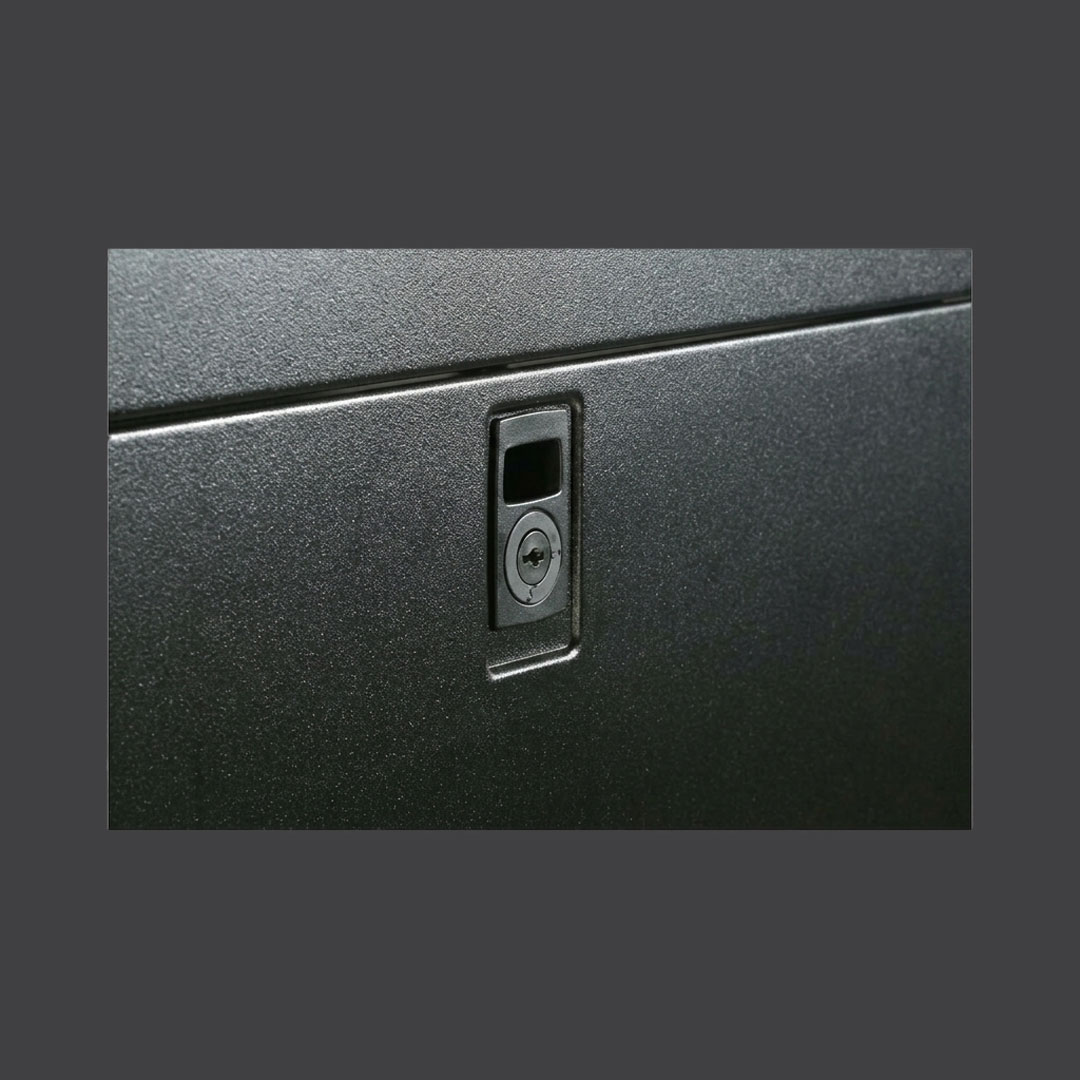

• امنیت کلید یکسان: تمامی درب‌های جلو، عقب و پنل‌های جانبی با کلیدهای یکسان ارائه می‌شوند تا مدیریت دسترسی فیزیکی برای تیم‌های فناوری اطلاعات ساده‌تر گردد.

استانداردهای بین‌المللی و شاخص های زیست محیطی

رک APC AR3340 با پایبندی به سخت‌گیرانه‌ترین استانداردهای بین‌المللی صنعت IT و ایمنی ساختاری تولید شده است. این محصول دارای تاییدیه و گواهی‌نامه‌های زیر می‌باشد:

• UL ۲۴۱۶ و UL ۶۰۹۵۰-۱: استانداردهای مرجع بین‌المللی برای ایمنی تجهیزات فناوری اطلاعات، محفظه‌ها و ساختارهای فلزی IT.

• EIA-310E: استاندارد ملی و بین‌المللی ابعاد، ریل‌ها و فاصله‌گذاری‌های استاندارد ۱۹ اینچی.

در حوزه پایداری زیست‌محیطی، کمپانی شنایدر الکتریک شفاف‌سازی کاملی بر اساس ارزیابی چرخه حیات (Lifecycle) ارائه داده است. کل ردپای کربن (Carbon Footprint) این محصول ۶۴۳ کیلوگرم CO2 معادل ارزیابی شده که ۶۱۴ کیلوگرم آن مربوط به مراحل استخراج فولاد و تولید دستگاه است. متریال به کار رفته در رک تا ۹۵ درصد پتانسیل بازیافت مجدد دارند و محصول کاملاً منطبق بر الزامات دایرکتیو EU RoHS و فاقد مواد شیمیایی خطرناک (REACH Free) ساخته شده است. این محفظه با ۵ سال (۶۰ ماه) گارانتی معتبر کارخانه‌ای ارائه می‌گردد که گواهی بر دوام بی‌نظیر و کیفیت ساخت عالی آن است.

جمع بندی

در مجموع، رک ایستاده شبکه APC NetShelter SX 42U (مدل AR3340) یک راهکار فوق‌العاده حرفه‌ای، بسیار عریض و عمیق برای مدیریت تجهیزات شبکه متراکم و سوئیچ‌های سنگین در مراکزداده مدرن است. این رک با ابعاد ویژه ۷۵ در ۱۲۰ سانتی‌متر، ظرفیت ۴۲ یونیت، مدیریت کابل‌های عمودی یکپارچه، سیستم تهویه سازگار با جریان هوای جانبی، تحمل بار استاتیک ۱۷۰۱ کیلوگرمی، ساختار فولادی بسیار مقاوم، ایمنی قفل‌دار یکپارچه و گارانتی ۶۰ ماهه معتبر، تمام نیازهای فیزیکی و زیرساختی شبکه سازمان‌ها را به بهترین شکل ممکن برطرف می‌سازد.
