رک ایستاده ای‌پی‌سی

تجهیز مراکزداده و اتاق‌های سرور مدرن نیازمند زیرساخت‌های فیزیکی ایمن، استاندارد و انعطاف‌پذیر است تا از سرمایه‌گذاری‌های سنگین سازمان‌ها روی سرورها و تجهیزات پردازشی محافظت کند. رک ایستاده ای‌پی‌سی سری NetShelter SX ظرفیت 42U مدل AR3350 یکی از برترین راهکارهای کمپانی شنایدر الکتریک (Schneider Electric) برای پاسخگویی به این نیازها است. این محفظه پردازشی با بهره‌گیری از طراحی مهندسی‌پیشرفته، ابعاد دقیق و ساختاری مستحکم، بستری کاملاً ایده‌آل را برای میزبانی تجهیزات حساس فناوری اطلاعات، سرورهای عمیق و تجهیزات متراکم شبکه فراهم می‌سازد.

عرض ۷۵۰ میلی‌متری و عمق ۱۲۰۰ میلی‌متری مدل AR3350 به شکل چشمگیری فضای داخلی مانور را برای کارشناسان IT افزایش می‌دهد. این ابعاد ویژه باعث می‌شود که علاوه بر جای‌دهی راحت سرورهای پرظرفیت، کانال‌های جانبی عریضی نیز برای عبور کابل‌های شبکه، فیبر نوری و خطوط تغذیه برق ایجاد شود. طراحی مدرن بدنه با رنگ مشکی و امکانات کامل سخت‌افزاری، این رک را به گزینه‌ای استراتژیک برای زیرساخت‌های حرفه‌ای تبدیل کرده است.

ابعاد فنی، ظرفیت وزنی و استانداردهای ساختاری رک AR3350

رک ایستاده APC AR3350 بر اساس استاندارد بین‌المللی ۱۹ اینچ (EIA-310E) ساخته شده است که سازگاری ۱۰۰ درصدی آن را با تمامی سرورهای رکمونت، استوریج‌ها و پچ‌پنل‌های استاندارد بازار تضمین می‌کند. ارتفاع کامل این محفظه ۱۹۹۱ میلی‌متر (حدود ۲ متر) است و فضای مفید ۴۲ یونیت (42U) را در اختیار کاربران قرار می‌دهد. وزن خالص رک ۱۶۱.۳۶ کیلوگرم بوده که نشان‌دهنده استفاده از متریال باکیفیت و ساختار فوق‌العاده مقاوم فولادی در تولید آن است.

یکی از حائز اهمیت‌ترین مشخصات فنی رک AR3350، توان خیره‌کننده آن در تحمل بار است. این محصول قدرت تحمل بار استاتیک تا ۱۷۰۱ کیلوگرم و تحمل بار دینامیک (در هنگام جابه‌جایی روی چرخ‌ها) تا ۱۰۲۰.۶ کیلوگرم را دارا می‌باشد. این ظرفیت بالا به مدیران شبکه اجازه می‌دهد تا تمام ۴۲ یونیت رک را با سرورهای سنگین چندپردازنده‌ای و تجهیزات ذخیره‌سازی پر کنند بدون آنکه نگرانی از بابت آسیب ساختاری یا دفرمه‌شدن بدنه داشته باشند.

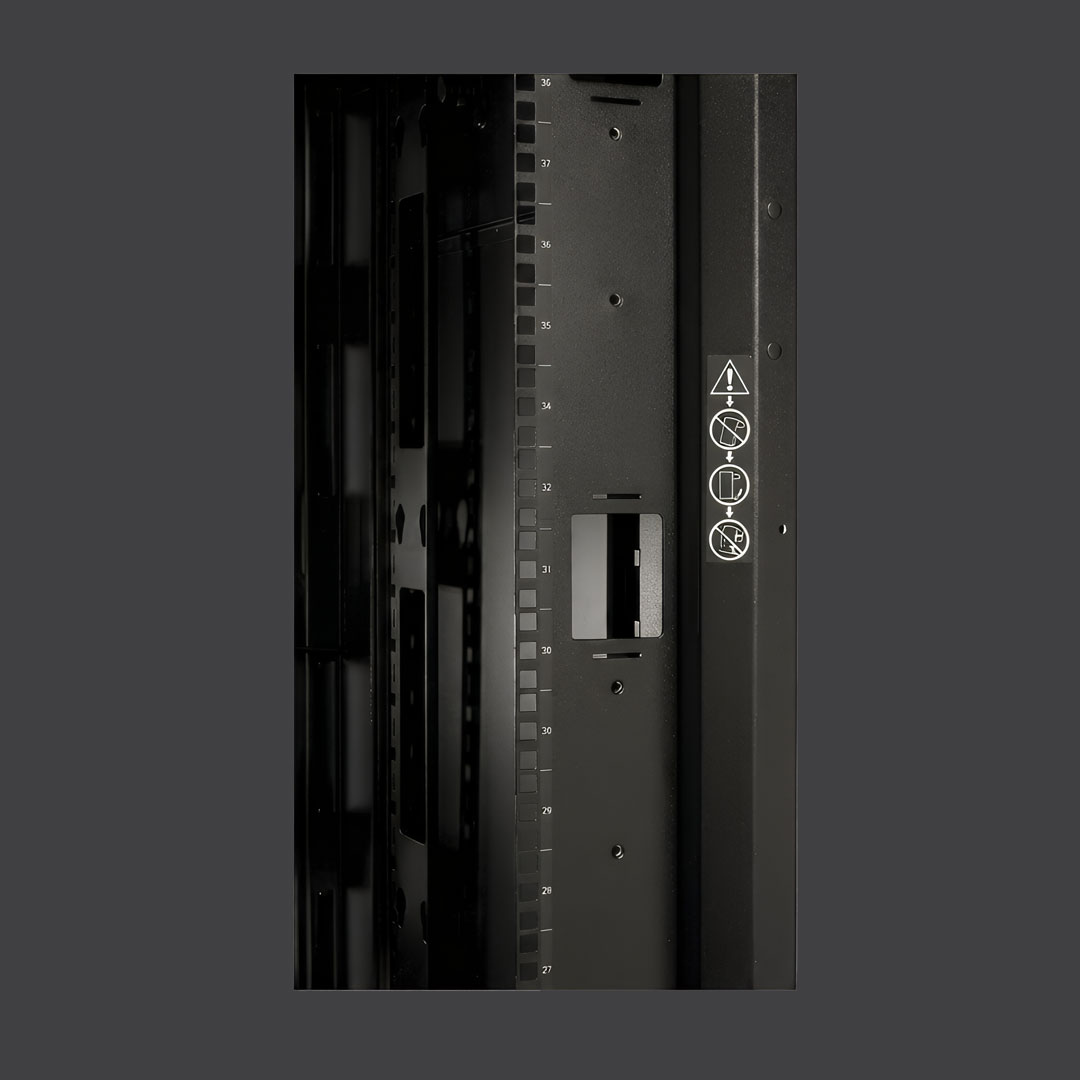

ریل‌های نصب عمودی ۱۹ اینچی داخل رک از جنس فولاد با ضخامت ۱۴ گیج ساخته شده‌اند که بالاترین درجه استحکام را ارائه می‌دهند. عمق نصب تجهیزات در این رک کاملاً متغیر و قابل تنظیم است؛ به طوری که حداقل عمق نصب از ۲۶۱.۹ میلی‌متر آغاز شده و تا حداکثر ۱۰۴۸ میلی‌متر قابل افزایش است. این دامنه وسیع تنظیم عمق، انعطاف‌پذیری بی‌نظیری را برای نصب انواع تجهیزات کوتاه و بلند فراهم می‌آورد.

مدیریت حرفه‌ای کابل کشی و تخصیص فضای جانبی

با افزایش تراکم سرورها و سوئیچ‌ها در مراکزداده، حجم کابل‌های ورودی به رک‌ها به شدت افزایش می‌یابد. عدم مدیریت درست این کابل‌ها نه تنها فرایند عیب‌یابی را دشوار می‌سازد، بلکه می‌تواند مانع جریان هوای سرد و داغ شده و منجر به بروز نقاط داغ (Hot Spots) شود. رک عریض APC AR3350 با عرض ۷۵۰ میلی‌متر به طور ویژه برای حل این چالش طراحی شده است.

عرض اضافی ۷۵ سانتی‌متری در مقایسه با رک‌های استاندارد ۶۰ سانتی‌متری، فضای کانالی وسیعی را در دو طرف ریل‌های نصب عمودی ایجاد می‌کند. این فضاهای جانبی به کارشناسان امکان می‌دهند تا دسته‌های بزرگ کابل‌های مسی، کابل‌های برق و فیبرهای نوری حساس را از مسیر اصلی تجهیزات مجزا کرده و آنها را به صورت آرایش‌یافته به بخش‌های انتهایی یا سقف منتقل کنند.

سقف رک نیز دارای ورودی‌های بزرگ و متعددی برای کابل است که دسترسی از بالا به سینی‌های کابل‌کشی (Cable Trays) اتاق سرور را بسیار راحت می‌سازد. علاوه بر این، در بخش پشتی رک کانال‌های اختصاصی جهت نصب عمودی و بدون نیاز به ابزار (Toolless) برای انواع units PDU (توزیع‌کننده‌های برق) تعبیه شده است. این ویژگی علاوه بر آزاد نگه‌داشتن فضاهای ارزشمند یونیت‌های افقی، کابل‌های تغذیه را کاملاً مهار کرده و از شلوغی بخش عقب رک می‌کاهد.

سیستم تهویه هوشمند و بهینه سازی جریان هوا

مدیریت حرارت و کنترل دما از حیاتی‌ترین پارامترها در حفظ طول عمر و عملکرد صحیح تجهیزات IT به شمار می‌رود. رک AR3350 با رعایت اصول ترمودینامیک مراکزداده و استراتژی‌های سیستم‌های سرمایشی راهرو سرد / راهرو گرم (Hot/Cold Aisle) طراحی شده است.

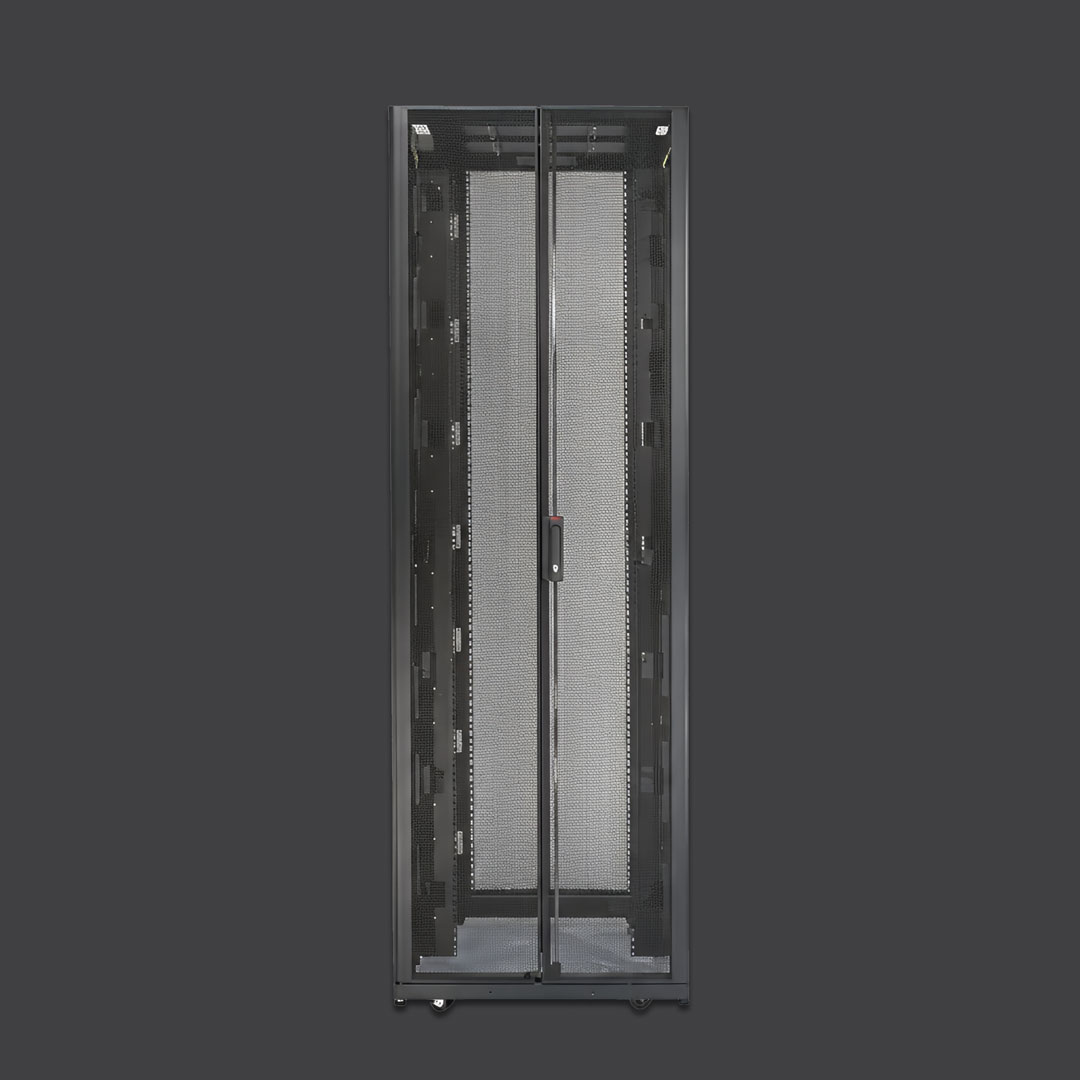

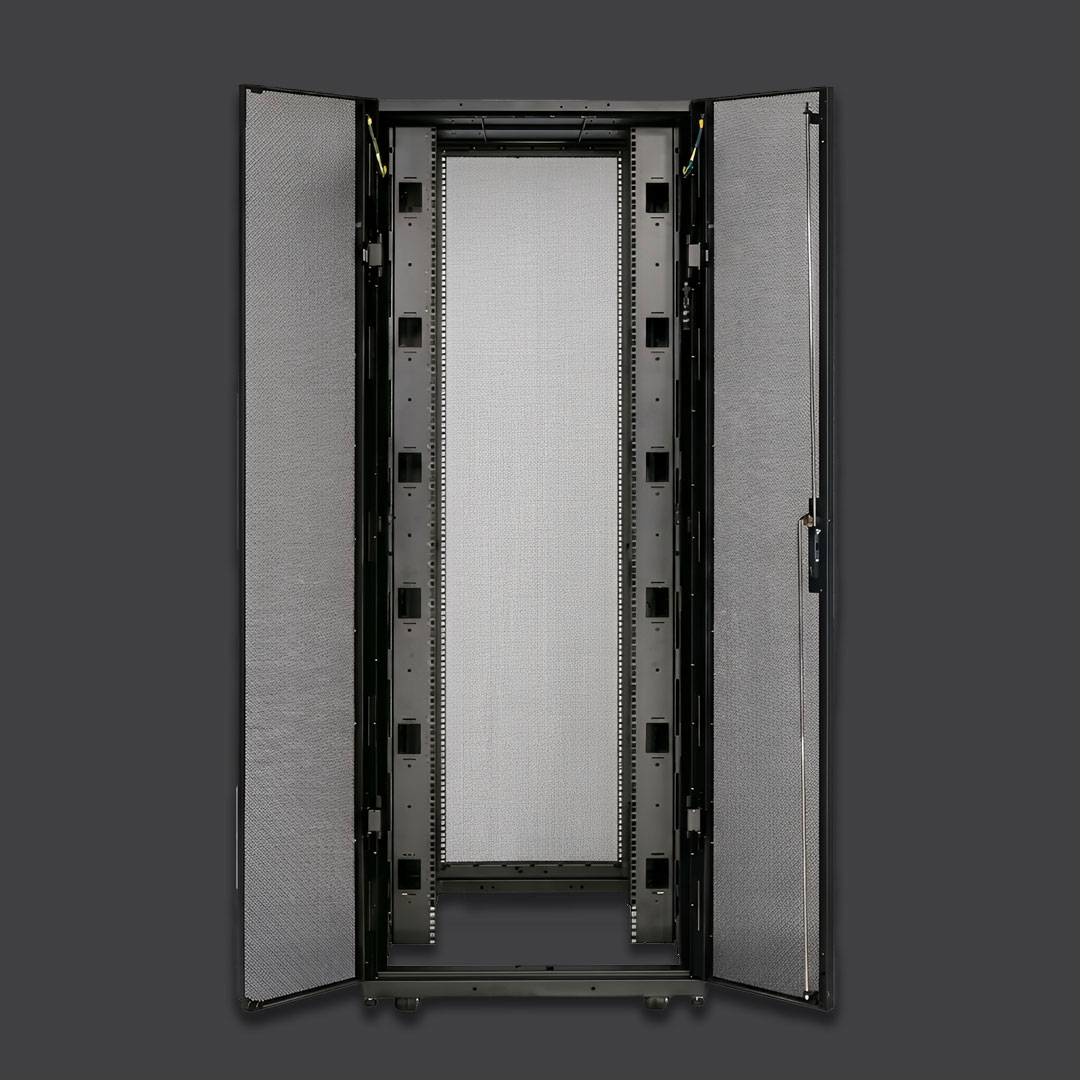

درب‌های جلویی و پشتی این رک به طور کامل مشبک بوده و دارای درصد بالایی از منافذ ریز تهویه هستند. این طراحی درب‌ها امکان عبور حداکثری جریان هوا را فراهم ساخته و اجازه می‌دهد هوای سرد تولید شده توسط تجهیزات خنک‌کننده اتاق سرور (CRAC/CRAH) بدون افت فشار وارد بخش جلویی تجهیزات شود. در مقابل، هوای گرم ایجاد شده توسط قطعات پردازشی نیز به سرعت و بدون بازگشت به داخل رک، از طریق درب مشبک پشتی به راهرو گرم هدایت می‌شود.

عمق ۱۲۰۰ میلی‌متری دستگاه نیز نقش بسیار مهمی در تهویه مطبوع ایفا می‌کند. این عمق زیاد، فضای کافی در پشت سرورهای عمیق ایجاد می‌کند تا هوای داغ خروجی از فن‌های سرور با مانع فیزیکی یا تجمع حرارتی روبرو نشده و به راحتی تخلیه گردد. سقف دستگاه نیز علاوه بر کانال‌های کابل، قابلیت نصب سیستم‌های کمکی تهویه و فن‌های سقفی ای‌پی‌سی را دارا می‌باشد تا در صورت نیاز به خنک‌سازی بیشتر، تبادل حرارتی تقویت شود.

امنیت فیزیکی، ساختار بدنه و اقلام همراه

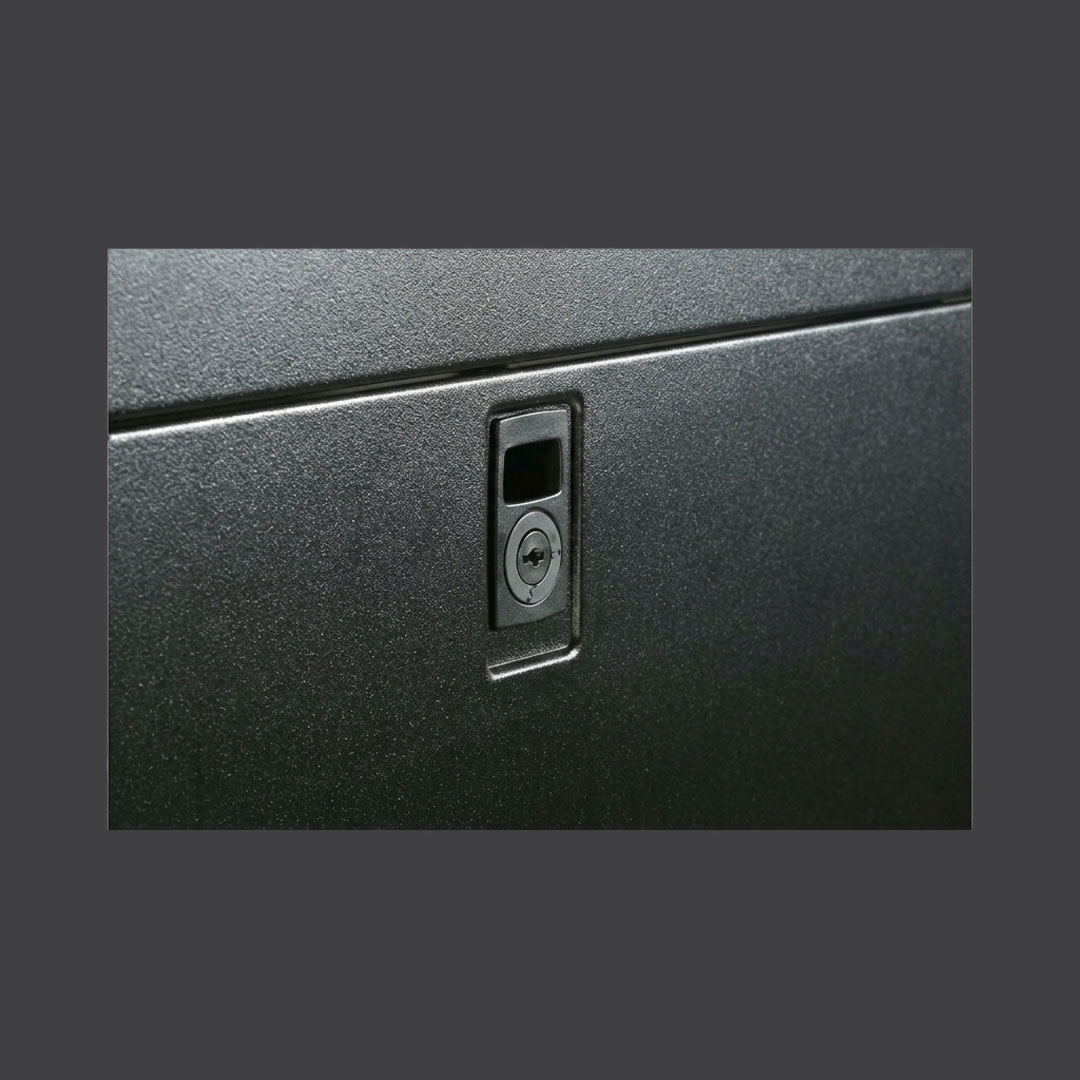

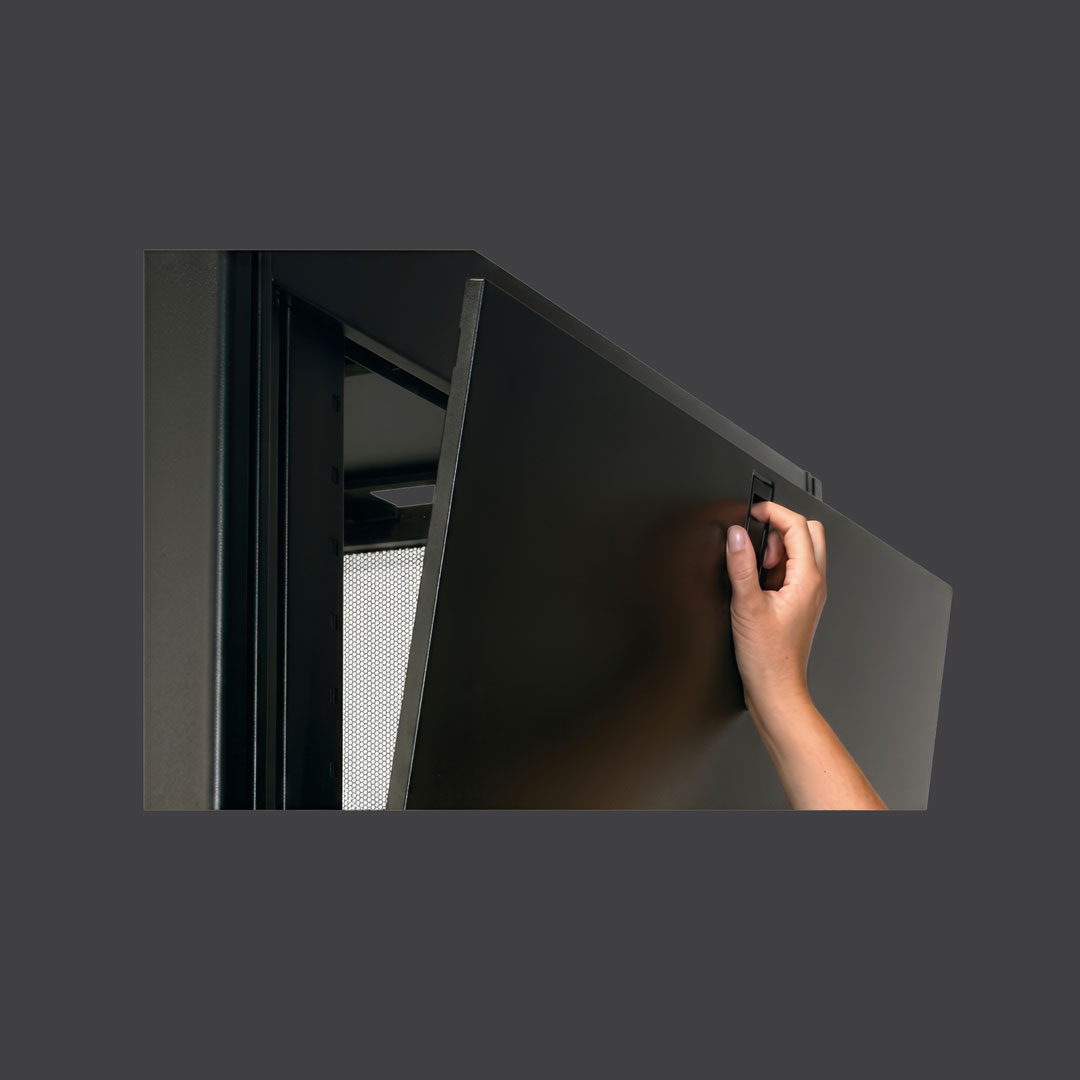

حفاظت فیزیکی از داده‌ها و تجهیزات پرهزینه، یکی دیگر از ارکان اصلی طراحی رک APC NetShelter SX AR3350 است. این محفظه به پنل‌های جانبی مجزا و درب‌های جلویی و پشتی مجهز است که همگی دارای قفل‌های ایمن با کلید یکسان (Keyed-alike) هستند. این ویژگی دسترسی افراد غیرمجاز به سرورها را کاملاً محدود کرده و امنیت فیزیکی سیستم را ارتقا می‌دهد.

بدنه رک از متریال فولادی با ضخامت‌های استاندارد و مهندسی‌شده ساخته شده است. علاوه بر ریل‌های ۱۴ گیج، درب جلویی، درب پشتی و ستون‌های اصلی رک از فولاد ۱۶ گیج و سقف و پنل‌های جانبی از فولاد ۱۸ گیج ساخته شده‌اند که ترکیبی عالی از استحکام و وزن متناسب را ایجاد می‌کنند.

کمپانی شنایدر الکتریک این رک را همراه با مجموعه‌ای کامل از اقلام کاربردی عرضه می‌کند تا فرایند راه‌اندازی در محل پروژه به حداقل زمان برسد. اقلام همراه این محصول شامل موارد زیر است:

• چرخ‌های پیش‌نصب‌شده (Pre-installed casters) جهت حرکت و جابه‌جایی آسان رک

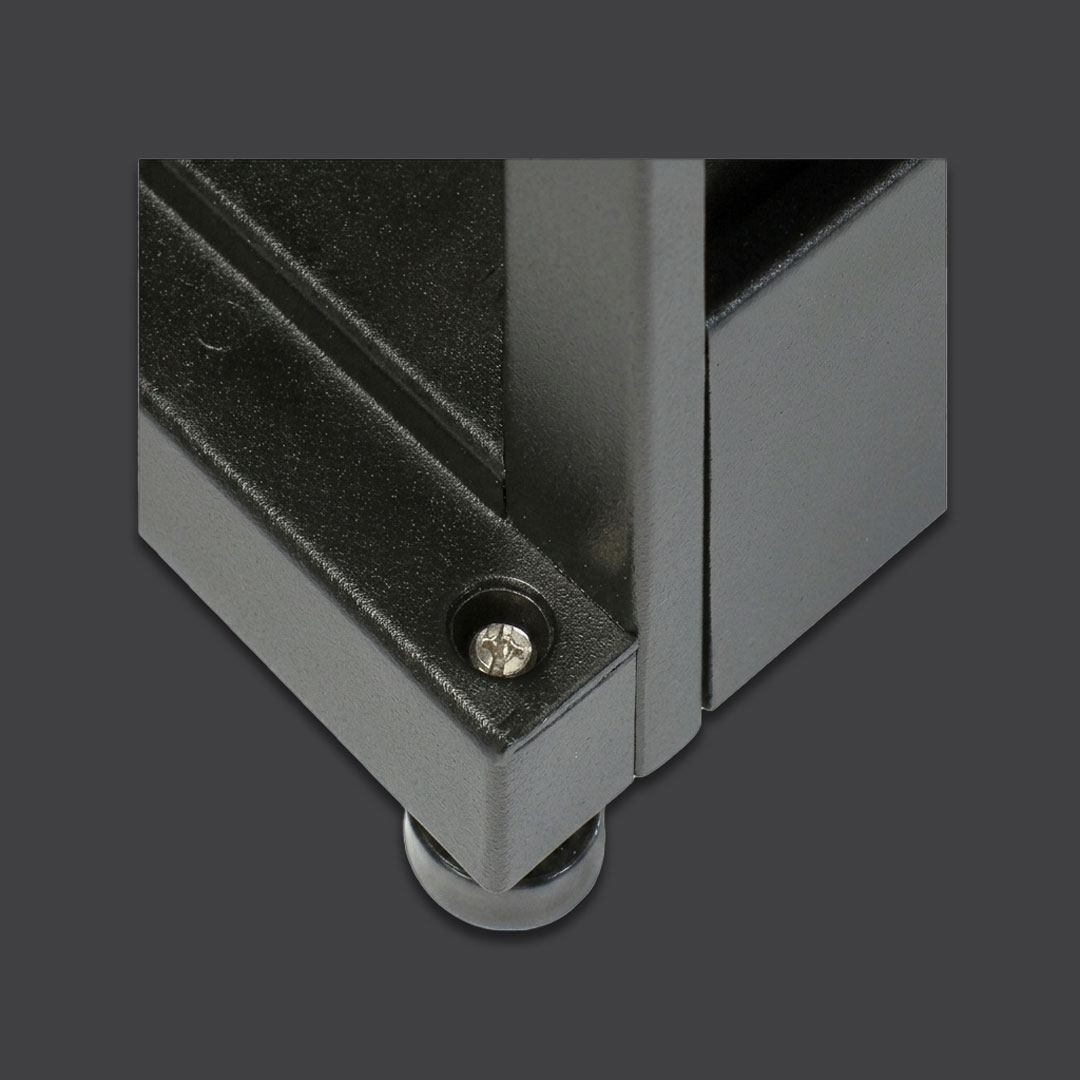

• پایه‌های ترازکننده (Leveling feet) برای تثبیت کامل رک روی سطوح ناهموار یا کف کاذب

• سخت‌افزار اتصال رک‌ها به یکدیگر (Baying hardware) جهت اتصال متوالی چند رک در یک ردیف

• پیچ و مهره‌ها و سخت‌افزار کاملی برای نصب تجهیزات در یونیت‌ها (Mounting hardware)

• پنل‌های جانبی کامل و کلیدهای مربوطه

استانداردهای بین‌المللی و شاخص های زیست محیطی

کیفیت ساخت رک APC AR3350 بر اساس سخت‌گیرانه‌ترین استانداردهای ایمنی و صنعتی جهانی ارزیابی و تایید شده است. این محصول دارای گواهی‌نامه‌های ایمنی UL ۲۴۱۶ و UL ۶۰۹۵۰-۱ بوده و با استاندارد ابعادی EIA-310E کاملاً مطابقت دارد. این گواهی‌ها نشان‌دهنده پایداری ساختاری بالا، ایمنی کامل در برابر خطرات الکتریکی و سازگاری استاندارد با انواع تجهیزات شبکه هستند.

در حوزه پایدارسازی محیط زیست، کمپانی شنایدر الکتریک با رویکرد Net Zero تا سال ۲۰۵۰، شفاف‌سازی کاملی درباره ردپای کربن و قابلیت بازیافت این محصول ارائه کرده است. کل ردپای کربن چرخه حیات (Lifecycle Carbon Footprint) این رک ۶۴۳ کیلوگرم CO2 eq. ارزیابی شده که بخش اعظم آن (۶۱۴ کیلوگرم) متعلق به مرحله تامین متریال و تولید فولاد است.

علاوه بر این، متریال به‌کاررفته در ساخت این رک دارای پتانسیل بازیافت ۹۵ درصدی بوده و محصول کاملاً منطبق بر دستورالعمل EU RoHS تولید شده است. عدم استفاده از مواد شیمیایی پرخطر (REACH Free) نیز گواهی بر سازگاری زیست‌محیطی این رک است. ارائه گارانتی ۶۰ ماهه (۵ ساله) معتبر از سوی سازنده نیز نشان‌دهنده اطمینان کامل کمپانی ای‌پی‌سی از طول عمر، دوام و کیفیت بی‌پایان این تجهیز زیرساختی می‌باشد.

جمع بندی

در مجموع، رک ایستاده APC NetShelter SX 42U (مدل AR3350) یک راهکار عریض، عمیق و کاملاً حرفه‌ای برای میزبانی از تجهیزات حساس IT و سرورهای پرظرفیت در مراکزداده است. این رک با دارا بودن ابعاد ۷۵۰ در ۱۲۰۰ میلی‌متر، ظرفیت ۴۲ یونیت، قدرت تحمل بار استاتیک ۱۷۰۱ کیلوگرم، ریل‌های قابل تنظیم، آرایش پیشرفته کابل‌ها، تهویه هوشمند، امنیت فیزیکی کامل و گارانتی ۵ ساله معتبر، تمامی نیازهای زیرساختی شبکه و سرور سازمان شما را به بهترین شکل ممکن برطرف می‌سازد.
