رک ایستاده ای‌پی‌سی

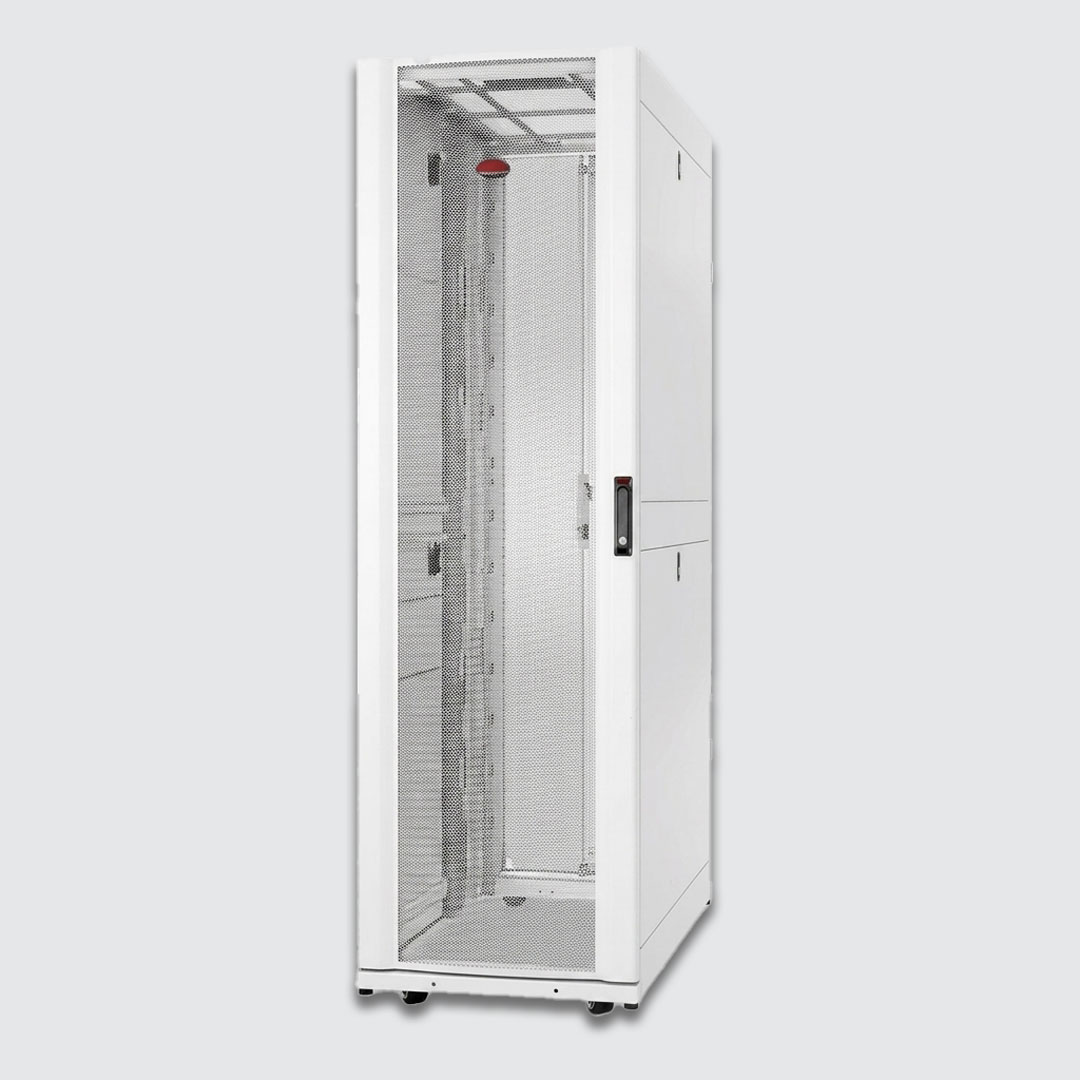

رک‌های سری NetShelter SX کمپانی شنایدر الکتریک (APC) به عنوان استاندارد جهانی محفظه‌های نگهداری تجهیزات IT و سرور در مراکز داده شناخته می‌شوند. مدل AR3350W یکی از پیشرفته‌ترین و کارآمدترین محصولات این خانواده است که با ابعاد ویژه (عرض ۷۵۰ میلی‌متر و عمق ۱۲۰ص میلی‌متر)، ظرفیت ۴۲ یونیت و پوشش رنگ سفید استثنایی طراحی و به بازار عرضه شده است. این رک نه تنها تمامی نیازهای فیزیکی، امنیتی و تهویه‌ای مراکزداده پرتراکم را برطرف می‌سازد، بلکه با ساختار مهندسی‌شده خود، بازدهی انرژی و توان مدیریت زیرساخت‌های فناوری اطلاعات را به میزان چشمگیری افزایش می‌دهد.

مزایای رنگ سفید در طراحی مراکزداده مدرن

یکی از بارزترین ویژگی‌های بصری و ساختاری رک APC AR3350W، رنگ سفید (White) آن است. بر خلاف رک‌های مشکی سنتی که اکثر فضای اتاق سرور را تیره و تاریک می‌کنند، استفاده از رک‌های سفید مزیتی فراتر از جنبه‌های زیبایی‌شناسی ارائه می‌دهد.

رنگ سفید دارای ضریب بازتاب نور بسیار بالایی است. هنگامی که از رک‌های سفید در دالان‌های سرد و گرم (Cold/Hot Aisles) مراکز داده استفاده می‌شود، نور روشنایی محیطی به شکل یکنواخت‌تری در تمامی سطوح، به‌ویژه در اعماق داخلی محفظه رک پخش می‌شود. این بازتاب عالی نور به تکنسین‌ها و کارشناسان شبکه اجازه می‌دهد تا هنگام نصب تجهیزات، کابل‌کشی، بررسی پورت‌ها و فرایندهای عیب‌یابی، دید بهتری نسبت به یونیت‌های داخلی داشته باشند.

علاوه بر بهبود دیداری، بازتاب نور توسط بدنه سفید رک‌ها نیاز به نصب چراغ‌های روشنایی با شدت بالا در سالن سرور را کاهش می‌دهد. این امر موجب صرفه‌جویی در مصرف انرژی سیستم‌های روشنایی مرکز داده شده و بار گرمایشی ناشی از لامپ‌ها را کاهش می‌دهد که در نهایت به بهینه‌سازی کارایی سیستم‌های خنک‌کننده (PUE) می‌انجامد.

مدیریت کابل کشی پیشرفته و کانال های عریض جانبی

افزایش تراکم سرورها، آرایه‌های ذخیره‌سازی و تجهیزات شبکه، منجر به ورود حجم انبوهی از کابل‌های شبکه، فیبرهای نوری و کابل‌های تغذیه برق به داخل محفظه رک می‌شود. در رک‌های استاندارد با عرض ۶۰ سانتی‌متر، مدیریت این کابل‌ها همواره با محدودیت فضا مواجه است و شلوغی کابل‌ها می‌تواند مسیر جریان هوای خنک‌کننده را مسدود کند.

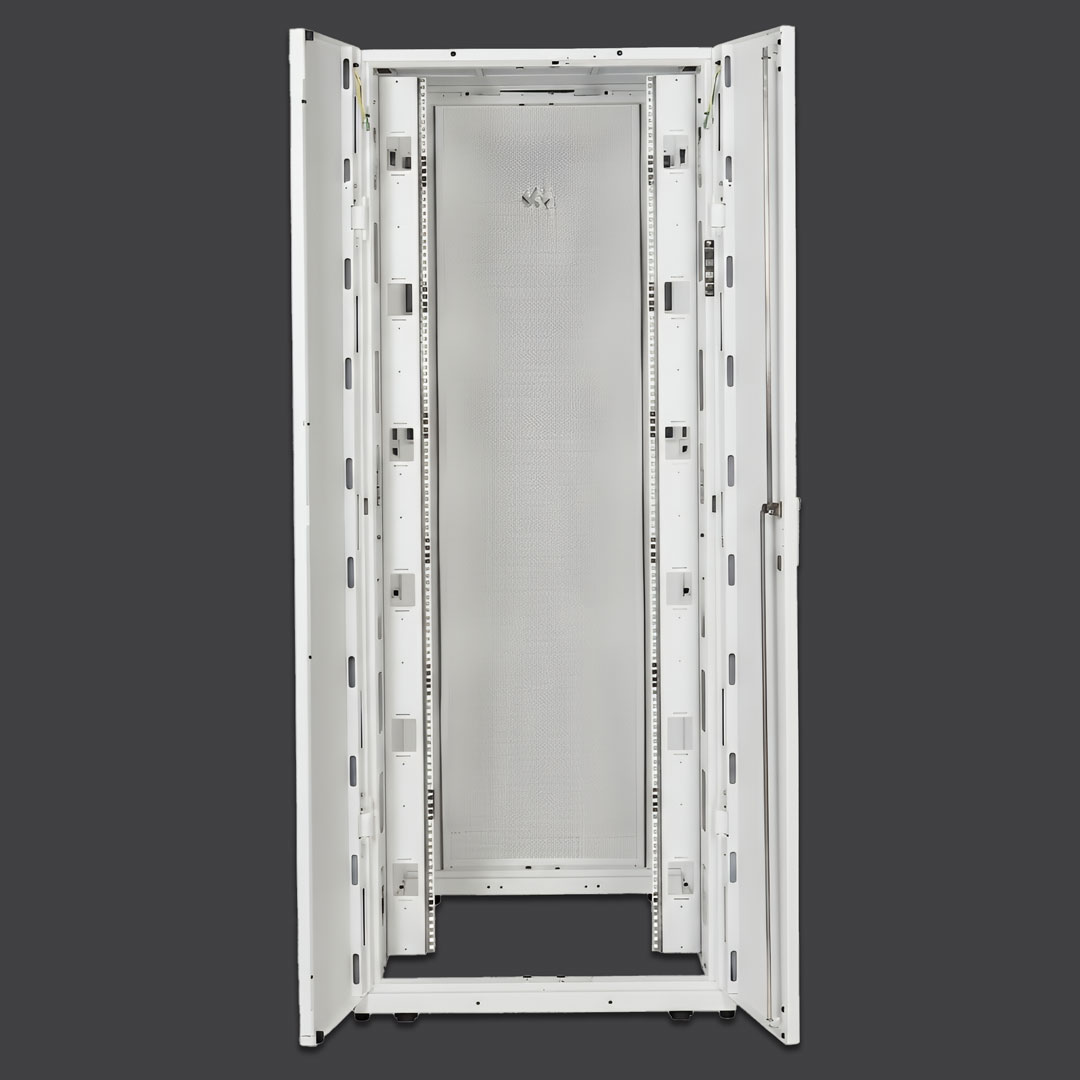

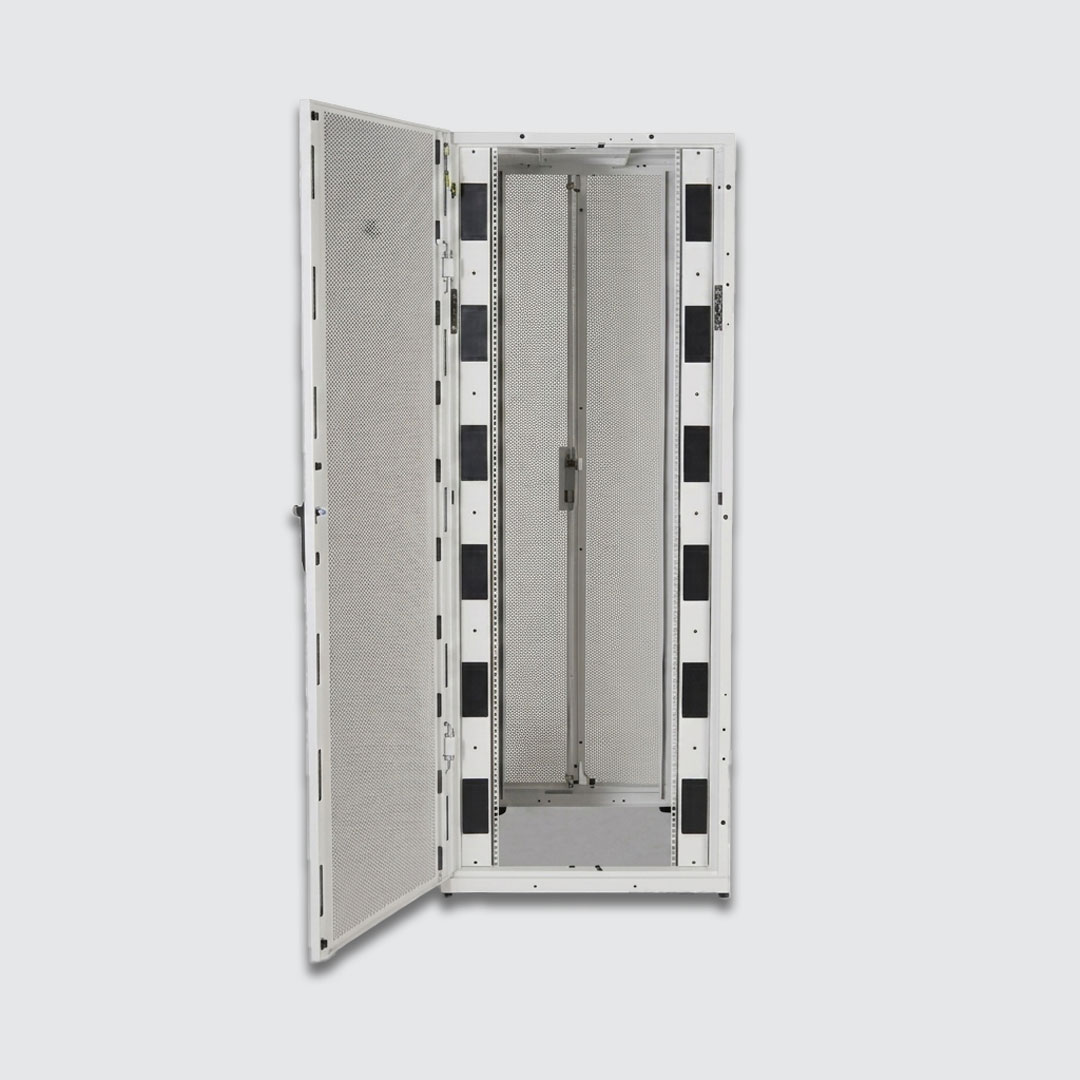

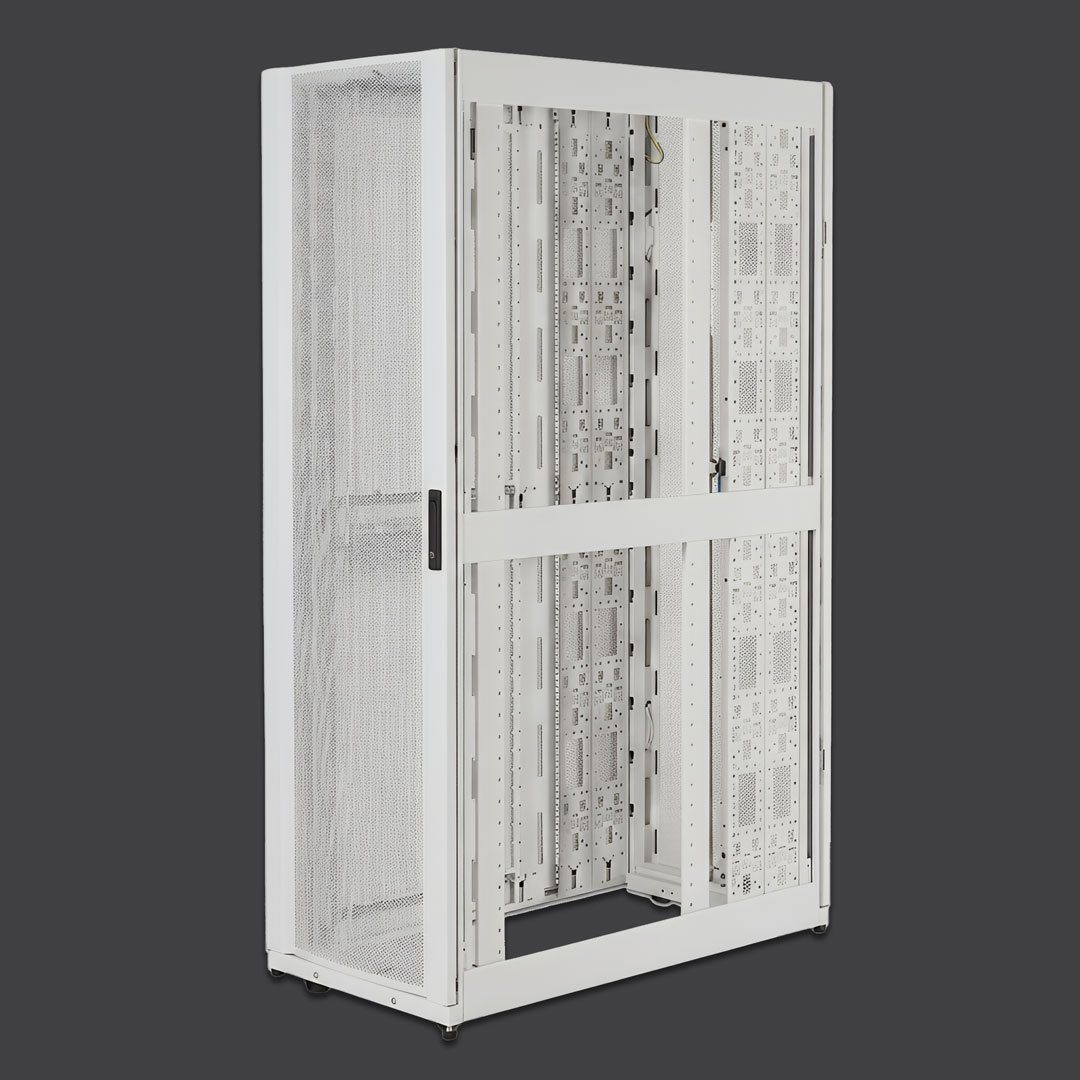

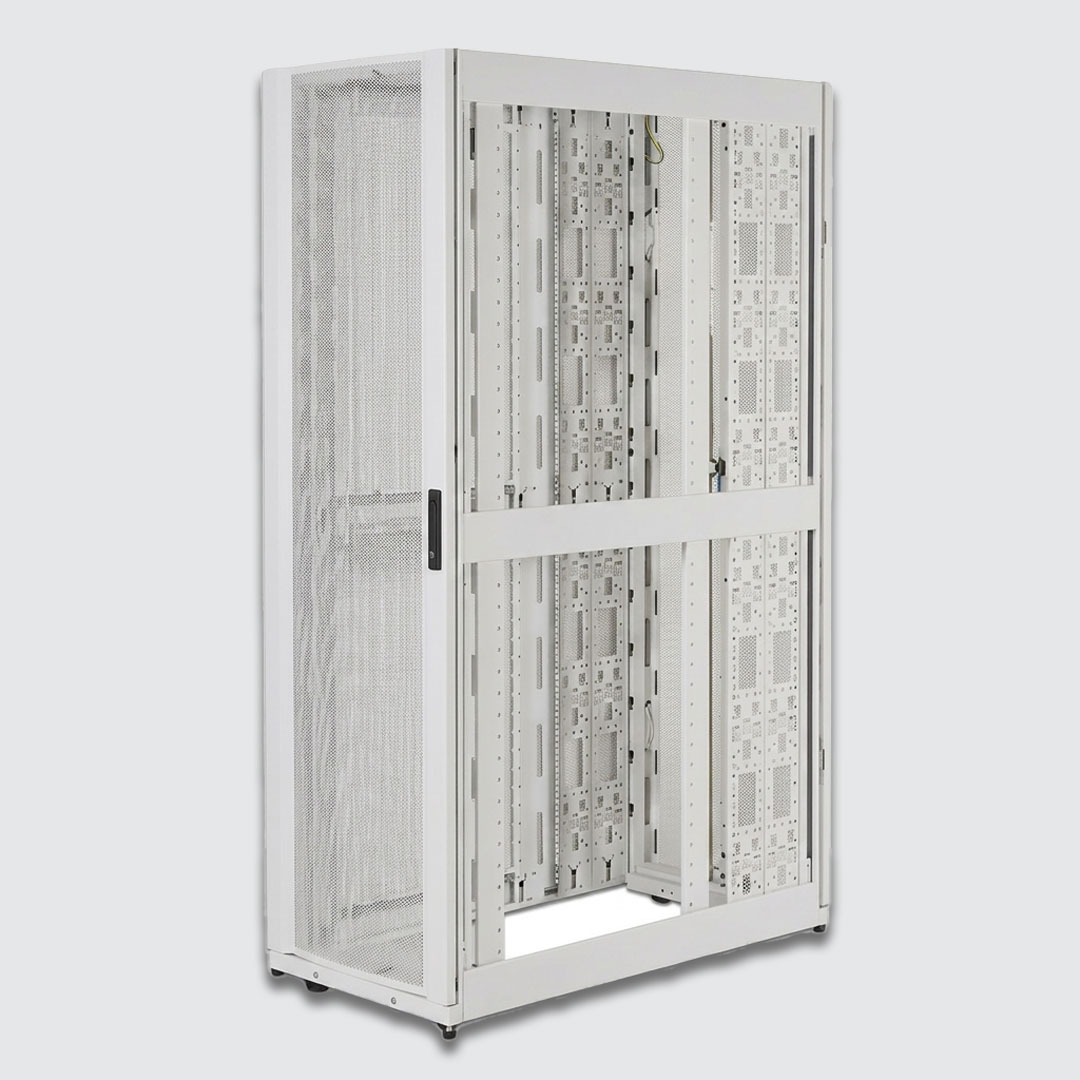

رک APC AR3350W با عرض ۷۵۰ میلی‌متری (۷۵ سانتی‌متر) به طور تخصصی برای حل این چالش توسعه یافته است. عرض اضافی ۱۵ سانتی‌متری در مقایسه با رک‌های معمولی، فضای کانالی وسیع و مجزایی را در دو طرف ریل‌های استاندارد ۱۹ اینچی ایجاد می‌کند. این فضاهای جانبی به کارشناسان زیرساخت امکان می‌دهند دسته‌های بزرگ کابل‌های مسی و فیبرهای نوری حساس را بدون آسیب دیدن یا فراتر رفتن از شعاع خمیدگی مجاز، به صورت کاملاً آرایش‌یافته مهار و هدایت کنند.

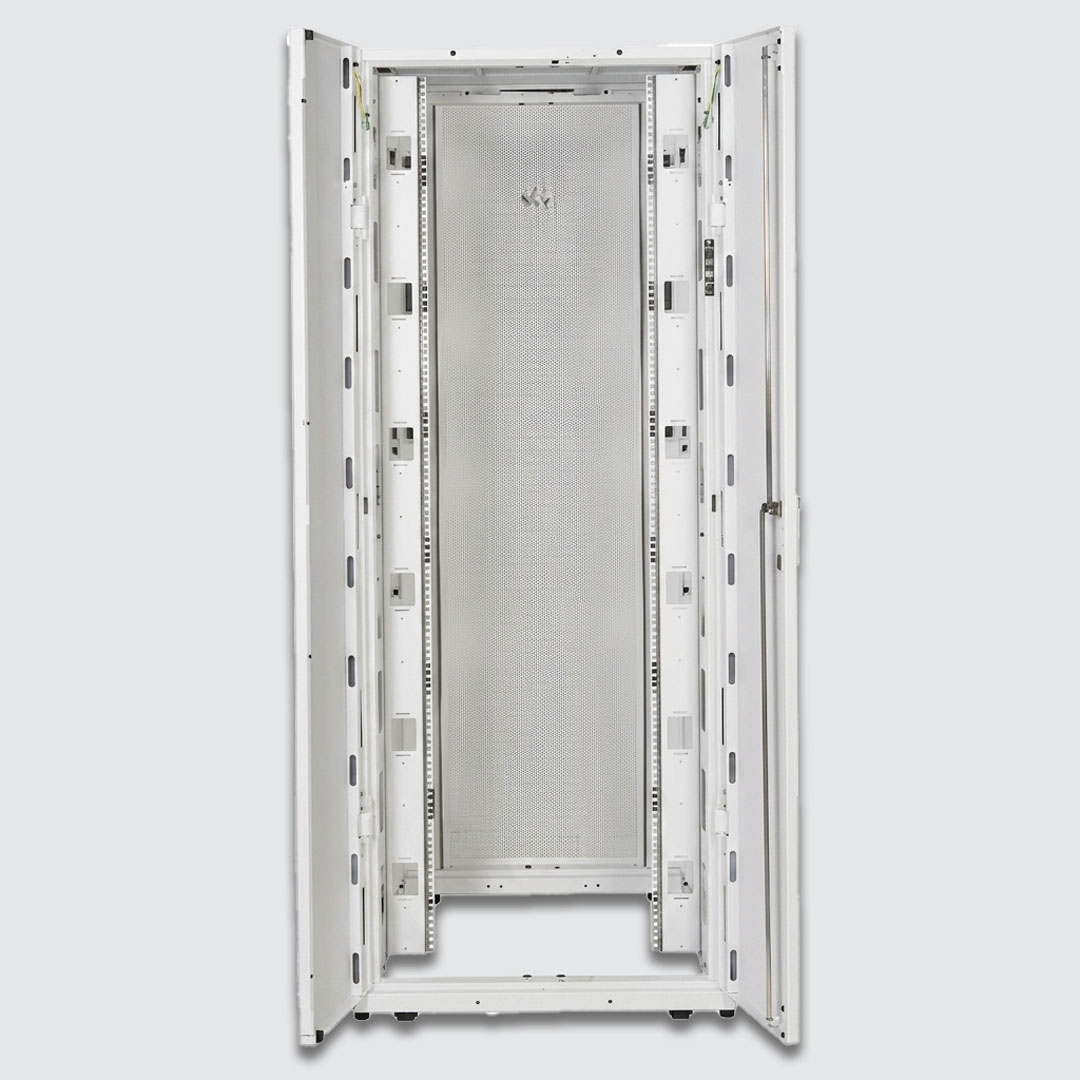

سقف این رک نیز به ورودی‌های بزرگ کابل با واشرهای محافظتی مجهز شده است تا دسترسی مستقیم و آسان از سینی‌های کابل‌کشی فوقانی (Cable Trays) به داخل رک فراهم شود. در بخش پشتی محفظه نیز کانال‌های عمودی ویژه‌ای جهت نصب بدون نیاز به ابزار (Toolless) انواع واحدهای توزیع توان (Rack PDU) تعبیه شده است. این ویژگی علاوه بر اشغال نکردن فضای یونیت‌های افقی، کابل‌های برق را به طور کامل از کابل‌های داده مجزا می‌سازد.

عمق ۱۲۰۰ میلی‌متری و بهینه سازی جریان هوا

یکی از نکات کلیدی در خرید رک‌های مرکز داده، انتخاب عمق مناسب برای پشتیبانی از سرورهای مدرن است. سرورهای رک‌مونت جدید (مانند سرورهای HP ProLiant و Dell PowerEdge) و سیستم‌های پردازش ابری به دلیل افزایش طول شاسی و تعبیه منبع‌های تغذیه متعددی در بخش پشتی، به عمق نصب بالایی نیاز دارند.

مدل AR3350W با عمق ۱۲۰۰ میلی‌متری (۱۲۰ سانتی‌متر)، حداکثر عمق نصب ۱۰۴۸ میلی‌متر (۱۰۴.۸ سانتی‌متر) را برای ریل‌های داخلی فراهم می‌سازد. این عمق زیاد تضمین می‌کند که حتی عمیق‌ترین سرورها نیز به راحتی درون رک جای گرفته و فضای کافی در پشت آن‌ها برای مدیریت کابل‌ها، خروج هوای داغ و قرارگیری PDUs باقی بماند.

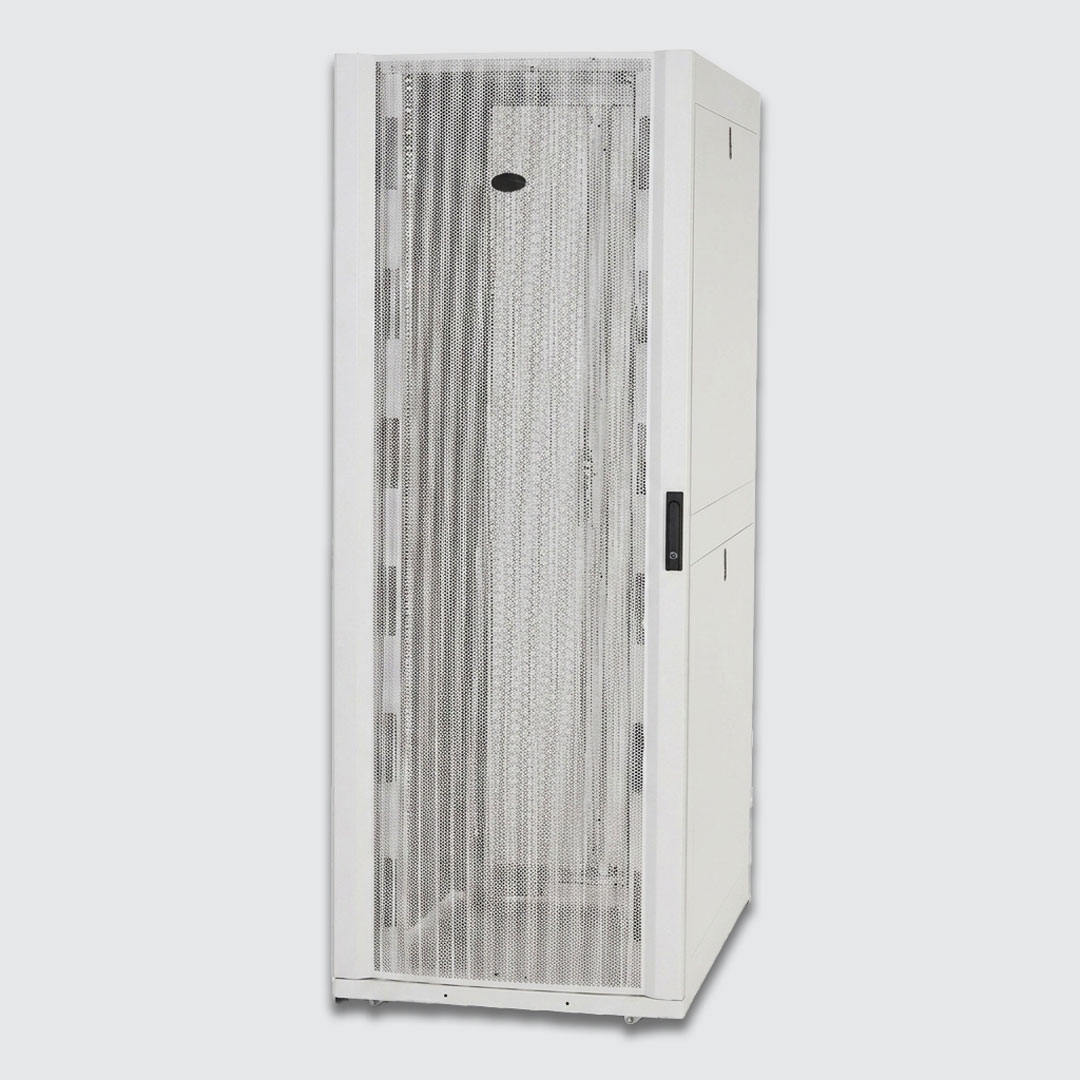

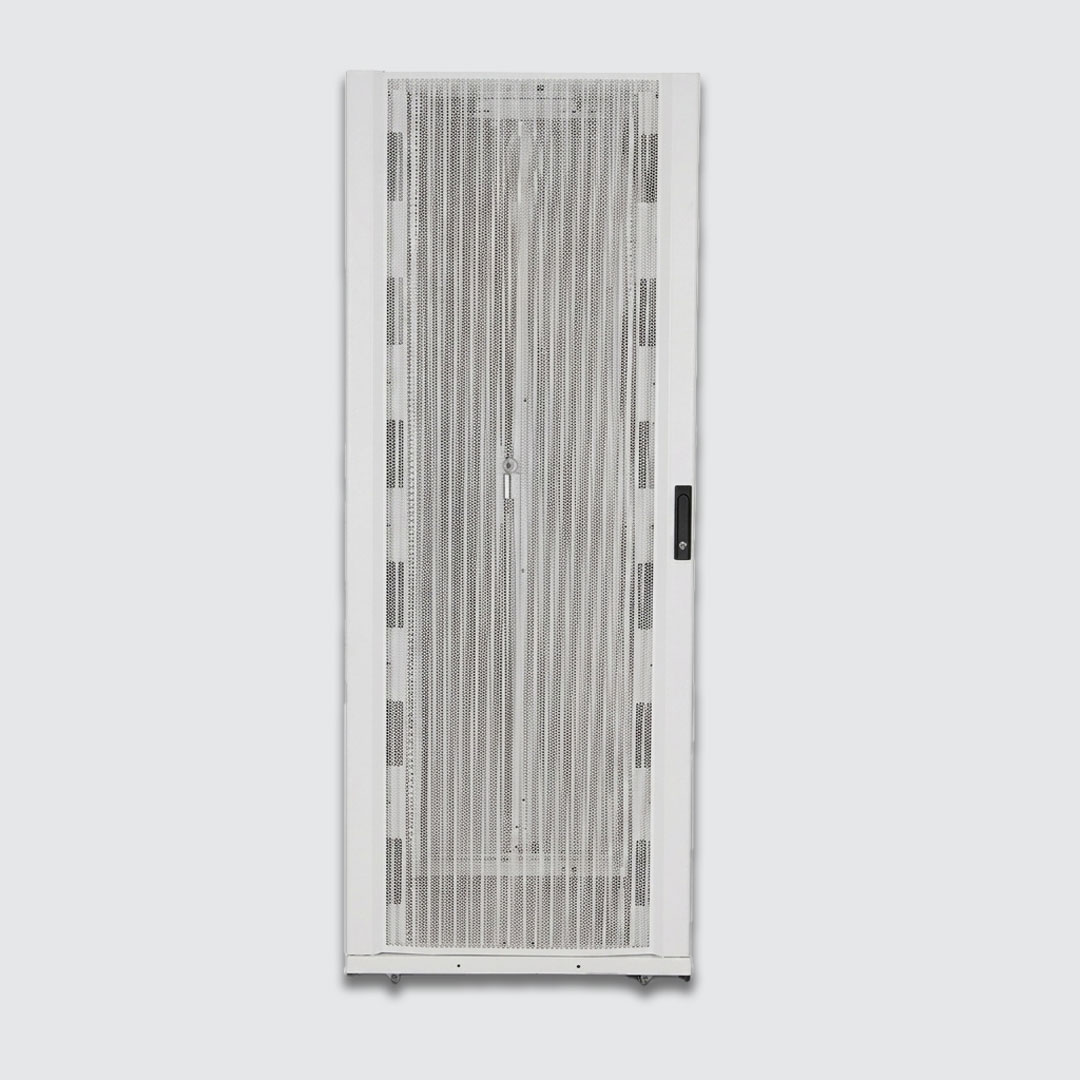

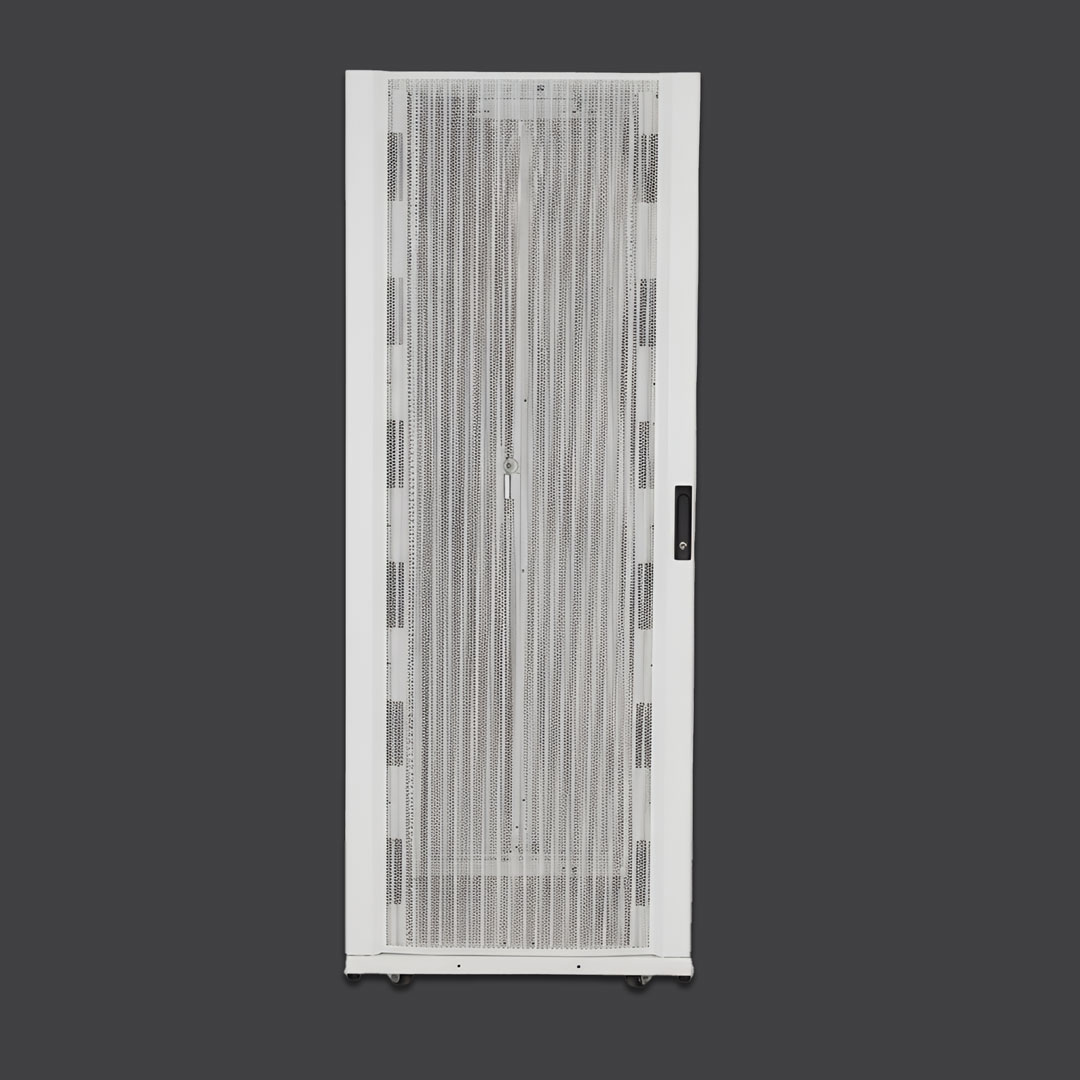

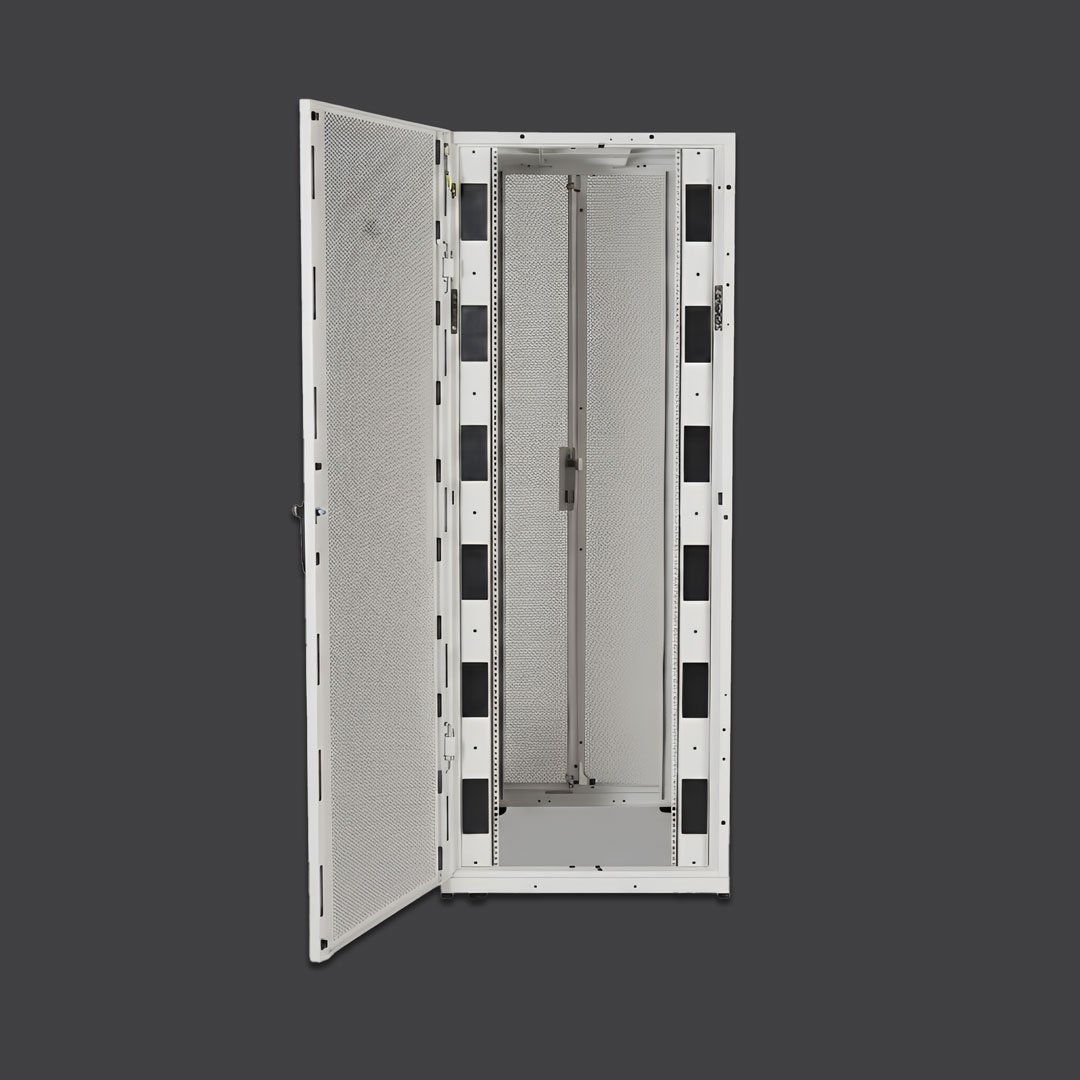

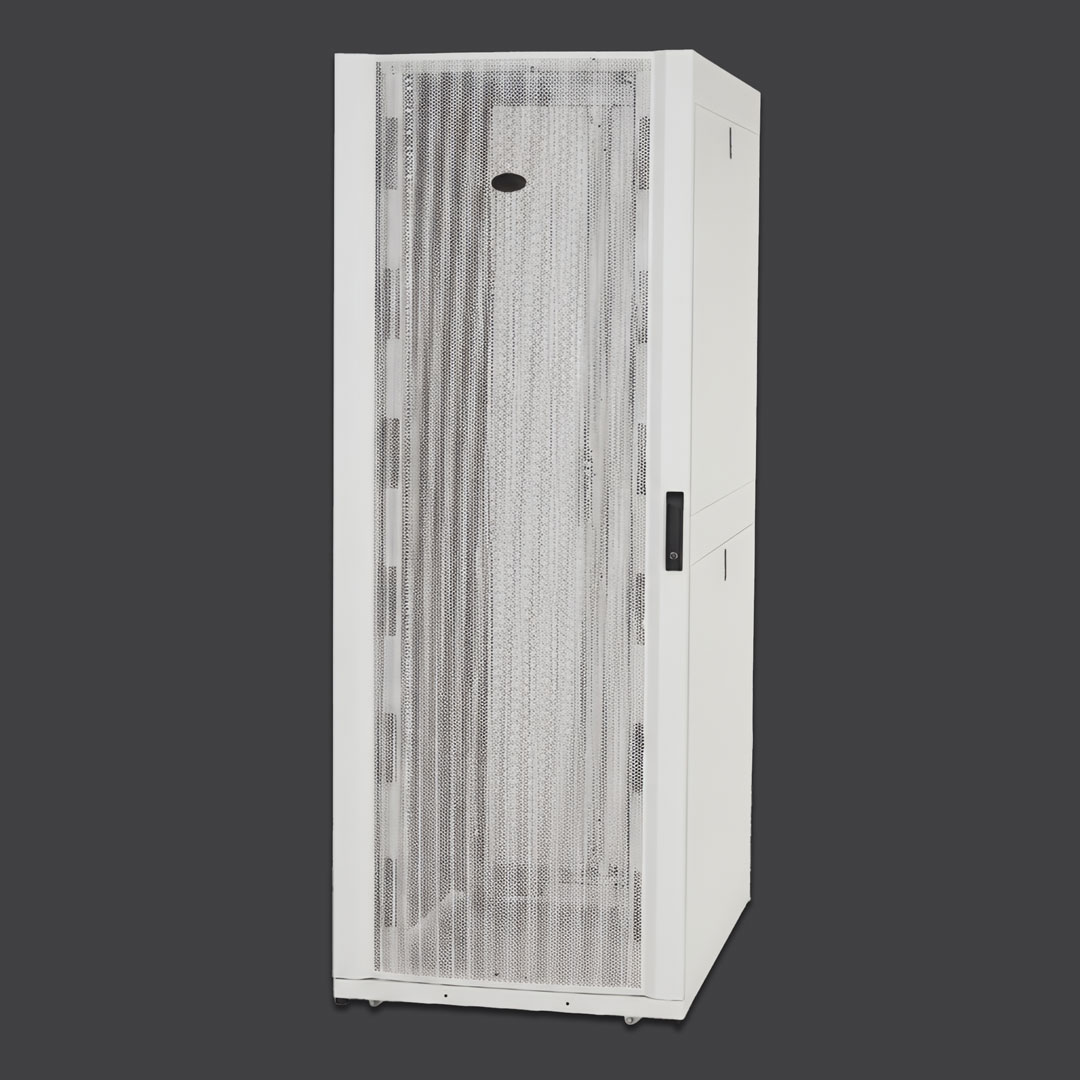

از نظر تهویه، رک APC AR3350W بر اساس الگوی استاندارد جریان هوای جلو به عقب (Front-to-Rear Airflow) طراحی شده است. درب‌های جلویی و پشتی رک به صورت مشبک با تراکم بالای روزنه‌ها ساخته شده‌اند. این طراحی شفافیت هوایی بالایی را ایجاد کرده و اجازه می‌دهد هوای سرد تولیدشده توسط سیستم‌های خنک‌کننده اتاق سرور بدون افت فشار وارد رک شده و هوای داغ خروجی سرورها سریعاً به راهروی گرم هدایت شود، در نتیجه از بروز نقاط داغ (Hot Spots) جلوگیری می‌گردد.

استحکام ساختاری، متریال فولادی و گواهی‌نامه ها

سازه‌های سنگین مراکزداده نیازمند محفظه‌هایی با پایداری دینامیکی و استاتیکی بسیار بالا هستند. رک ای‌پی‌سی AR3350W دارای ظرفیت تحمل بار استاتیک فوق‌العاده ۱۷۰۱ کیلوگرم و بار دینامیک ۱۰۲۰.۶ کیلوگرم است. این ظرفیت عظیم بدان معناست که می‌توان تمام ۴۲ یونیت رک را با سنگین‌ترین سرورها، باتری‌ها و تجهیزات SAN/NAS پر کرد بدون آنکه کوچک‌ترین انحراف یا آسیبی به بدنه رک وارد شود.

استحکام بالا و وزن خالص ۱۶۱.۳۶ کیلوگرمی این رک به دلیل مهندسی دقیق متریال و استفاده از آلیاژ فولادی با ضخامت‌های استاندارد (Gauge) به شرح زیر است:

• ریل‌های نصب تجهیزات ۱۹ اینچی EIA: فولاد ضخیم ۱۴ گیج

• درب جلویی و ستون‌های اصلی فریم: فولاد ۱۶ گیج

• درب پشتی، سقف و پنل‌های جانبی: فولاد ۱۸ گیج

از لحاظ استانداردهای بین‌المللی، این محصول تمامی تاییدیه‌های مرجع صنعت IT از جمله UL ۲۴۱۶ (ایمنی محفظه‌های تجهیزات الکترونیکی)، UL ۶۰۹۵۰-۱ و EIA-310E (استاندارد ابعادی تجهیزات ۱۹ اینچ) را اخذ نموده است.

معماری امنیتی و اقلام همراه کامل

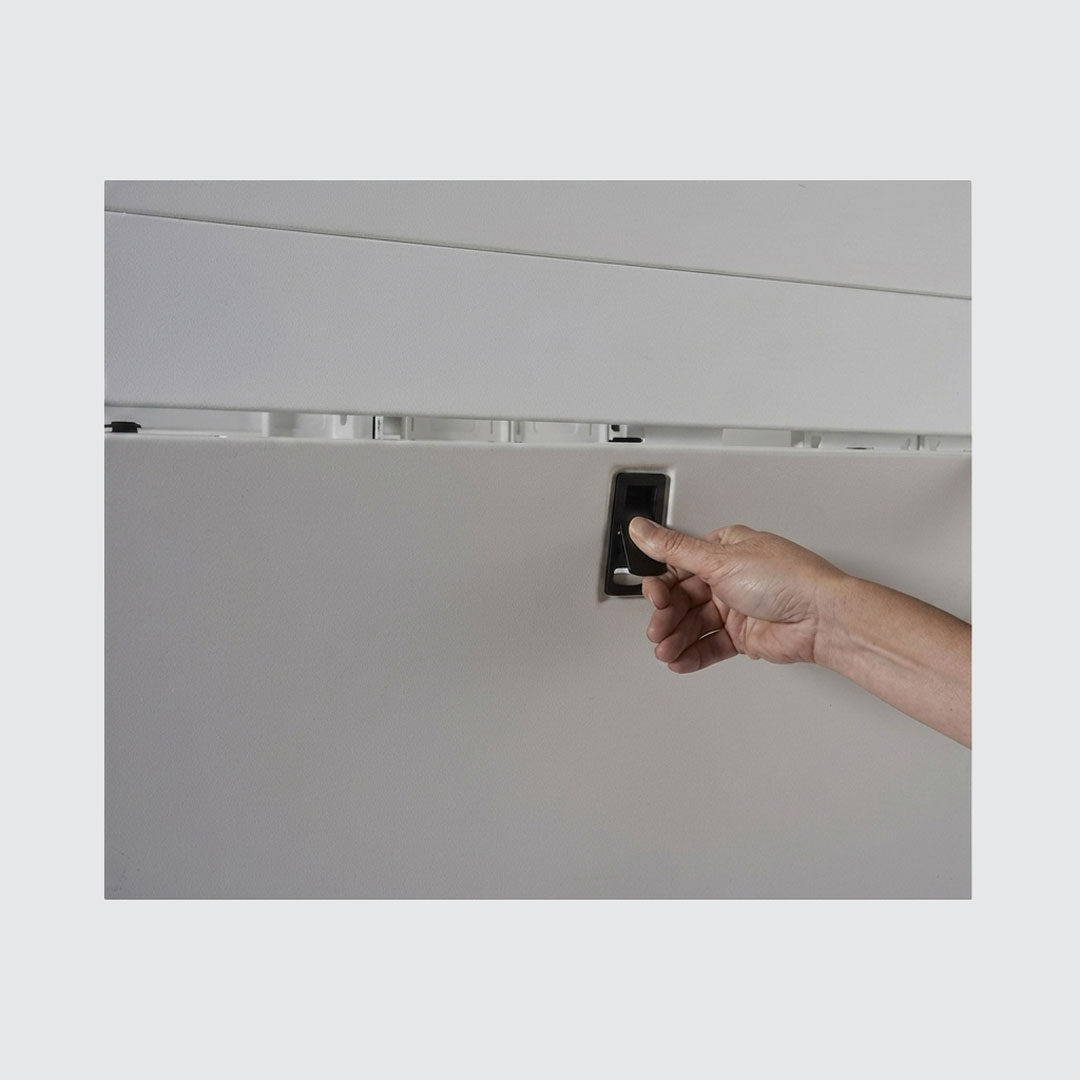

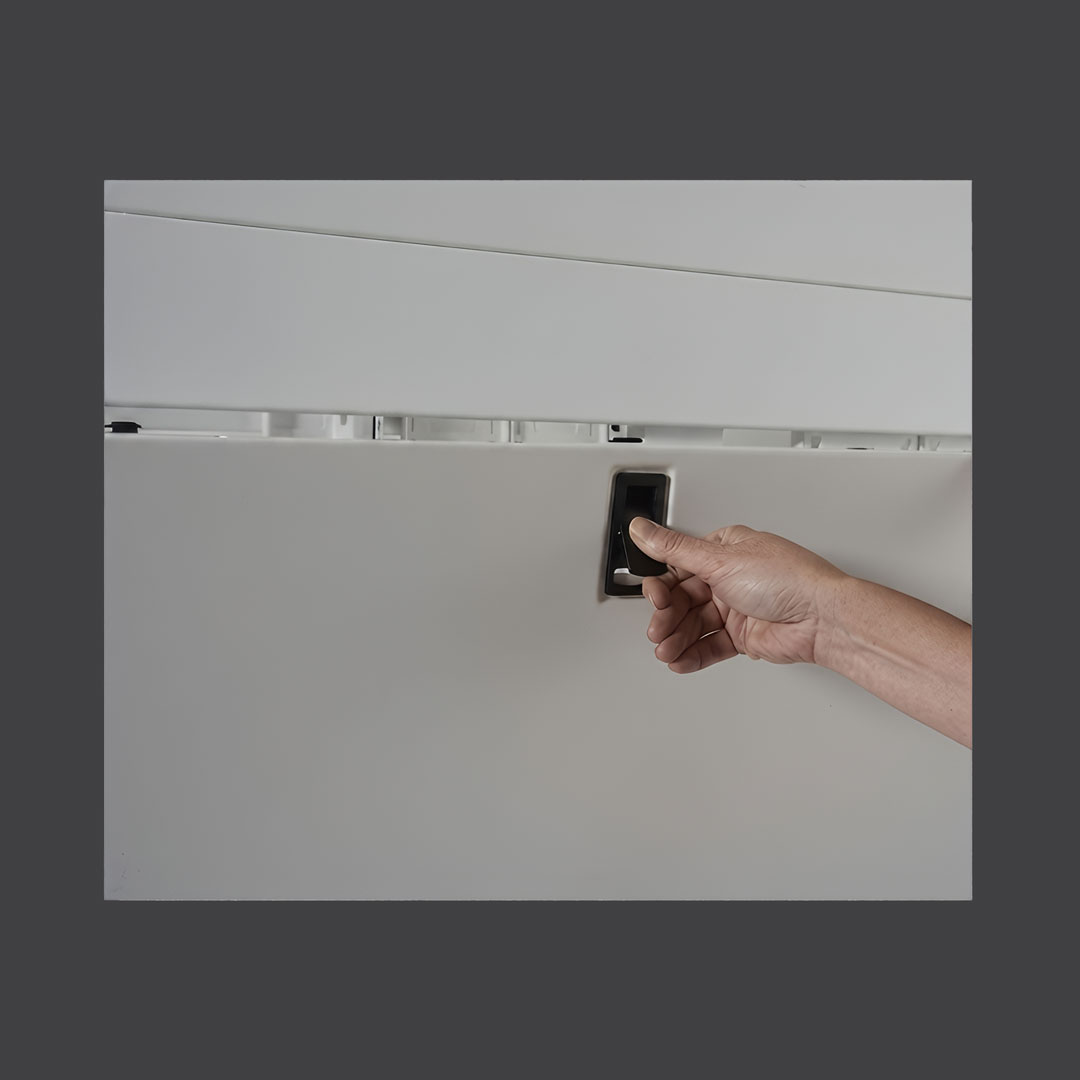

حفاظت فیزیکی از داده‌ها و تجهیزات ارزشمند، از اولویت‌های اصلی شنایدر الکتریک در طراحی این محصول است. رک AR3350W به پنل‌های جانبی مستقل و درب‌های جلو و عقب قفل‌دار مجهز شده است که همگی از یک کلید یکسان (Keyed-alike) استفاده می‌کنند. این یکپارچگی در کلیدها، مدیریت دسترسی فیزیکی برای تکنسین‌ها را تسهیل کرده و در عین حال مانع دسترسی افراد غیرمجاز به تجهیزات می‌شود.

کمپانی سازنده جهت سهولت در نصب و بهره‌برداری اولیه، این رک را به همراه بسته کاملی از تجهیزات جانبی عرضه می‌کند:

• چرخ‌های پیش‌نصب‌شده (Pre-installed casters) برای جابه‌جایی و حرکت آسان رک روی سطح سالن

• پایه‌های ترازکننده (Leveling feet) جهت تثبیت محکم و تراز کردن رک روی سطوح ناهموار یا کف کاذب

• سخت‌افزار اتصال متوالی (Baying hardware) برای اتصال ایمن چند رک در کنار یکدیگر

• پیچ و مهره‌ها و ابزارهای کامل نصب تجهیزات (Mounting hardware)

• دفترچه راهنمای جامع کاربر

شاخص های زیست محیطی و پایداری

کمپانی شنایدر الکتریک با رویکرد توسعه پایدار و هدف کاهش انتشار کربن، فرایند تولید این محصول را کاملاً شفاف‌سازی نموده است. کل ردپای کربن (Carbon Footprint) این رک در طول چرخه حیات ۶۴۳ کیلوگرم CO2 معادل ارزیابی شده که ۶۱۴ کیلوگرم آن مربوط به مرحله تامین متریال اولیه فولادی و تولید است.

این رک تا ۹۵ درصد قابلیت بازیافت مجدد داشته، کاملاً منطبق بر دستورالعمل‌های زیست‌محیطی EU RoHS تولید شده و فاقد مواد شیمیایی خطرناک (REACH Free) است. ارائه گارانتی ۶۰ ماهه (۵ ساله) معتبر از سوی کمپانی ای‌پی‌سی نیز گواهی بر دوام، ماندگاری و کیفیت بی‌نظیر ساخت این محصول در طول سال‌ها کارکرد مداوم است.

جمع بندی

در مجموع، رک ایستاده APC NetShelter SX 42U White (مدل AR3350W) یک راهکار عریض، عمیق، فوق‌العاده مقاوم و مدرن برای میزبانی از تجهیزات متراکم IT و سرورهای سنگین در مراکزداده پیشرفته است. این رک با بهره‌گیری از ابعاد ۷۵۰ در ۱۲۰ سانتی‌متر، ظرفیت ۴۲ یونیت، پوشش رنگ سفید با بازتاب نور بالا جهت بهبود دیداری و صرفه‌جویی در انرژی، قدرت تحمل بار استاتیک ۱۷۰۱ کیلوگرمی، کانال‌های کابل‌کشی وسیع، ایمنی کامل فیزیکی و پشتیبانی از ۵ سال گارانتی معتبر، تمامی الزامات فنی، امنیتی و ساختاری یک مرکز داده حرفه‌ای را به بهترین شکل ممکن برطرف می‌سازد.
