رک ایستاده ای‌پی‌سی

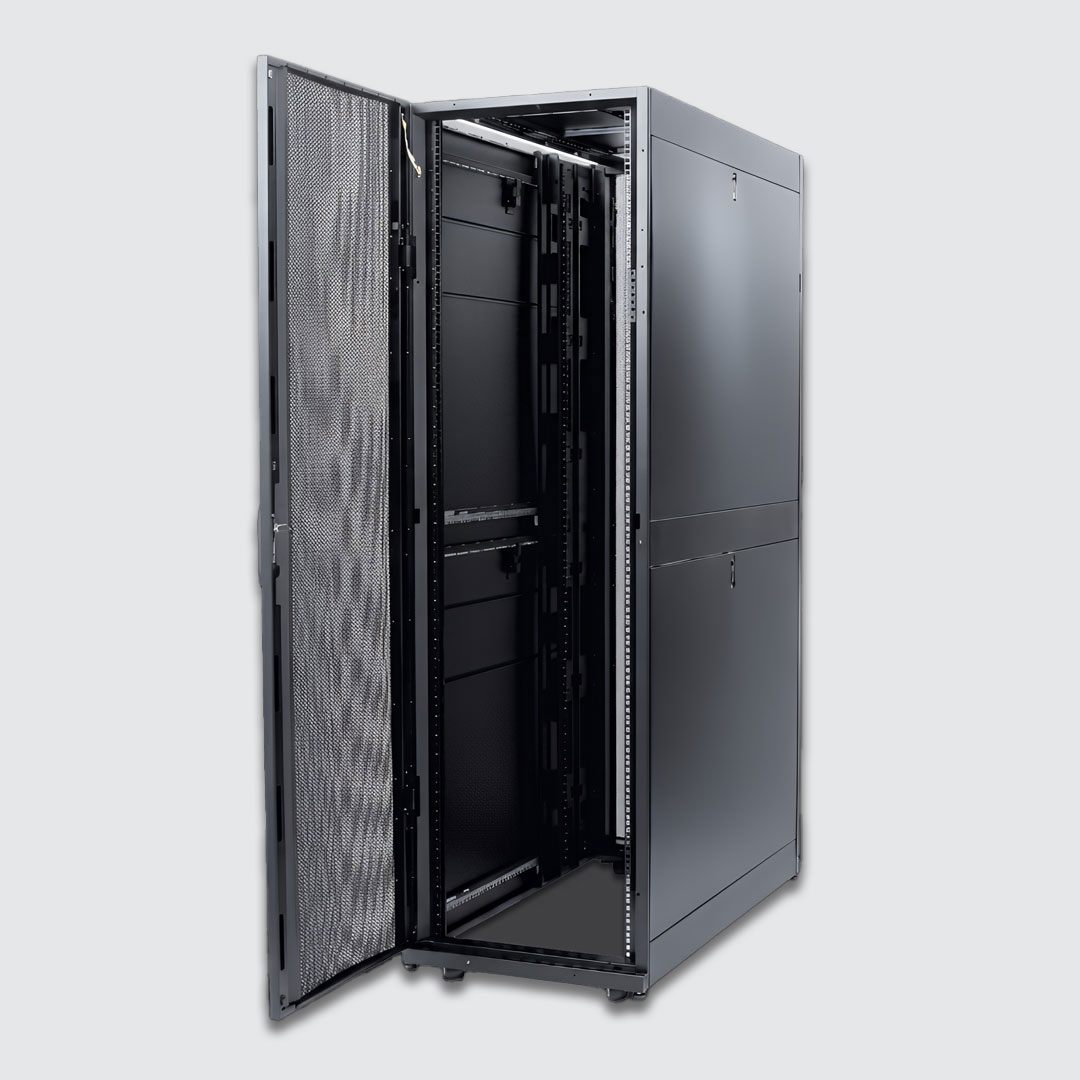

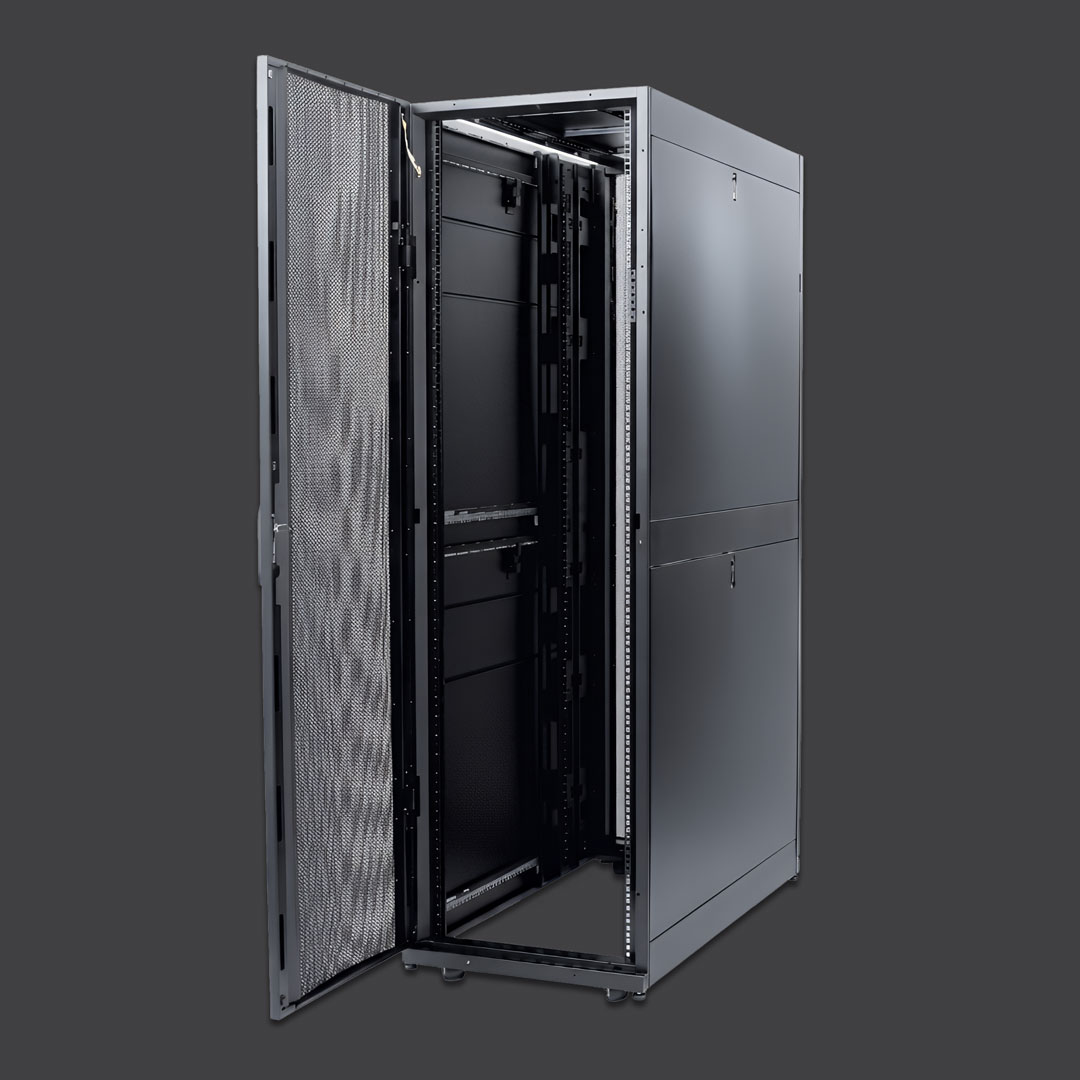

انتخاب یک محفظه استاندارد، ایمن و مهندسی‌شده برای استقرار سرورها و تجهیزات شبکه، یکی از بنیادی‌ترین مراحل طراحی و پیاده‌سازی مراکزداده و اتاق‌های سرور سازمان‌ها است. رک ایستاده APC NetShelter SX 45U مدل AR3305 محصولی شاخص از کمپانی معتبر Schneider Electric و برند شناخته‌شده APC است که با رعایت سخت‌گیرانه‌ترین استانداردهای جهانی به بازار ارائه شده است. این رک با دارا بودن ارتفاع خاص ۴۵ یونیت و عمق ۱۲۰۰ میلی‌متری، فضای پردازشی وسیع و فوق‌العاده عمیقی را برای تجهیزات مدرن فناوری اطلاعات فراهم می‌سازد.

برخلاف رک‌های معمولی با ارتفاع ۴۲ یونیت، مدل AR3305 سه یونیت فضای نصب اضافه (3U Extra Space) را در همان مساحت پایه (Footprint) ارائه می‌دهد. این ویژگی به سازمان‌ها اجازه می‌دهد تا بدون نیاز به تخصیص فضای اضافی در کف سالن داتاسنتر، تراکم تجهیزات پردازشی و ذخیره‌سازی خود را افزایش داده و از زیرساخت موجود حداکثر بهره‌وری را داشته باشند.

ساختار بدنه و ظرفیت تحمل وزن فوق العاده

استحکام فیزیکی و پایداری مکانیکی از مهم‌ترین معیارهای ارزیابی یک رک سرور به شمار می‌روند. رک AR3305 بر پایه‌ی یک فریم فولادی کاملاً مقاوم ساختاریافته است که از ورق‌های فولادی با ضخامت‌های مهندسی‌شده تولید گردیده است. ریل‌های نصب تجهیزات ۱۹ اینچی از فولاد ضخیم درجه ۱۴ ساخته شده‌اند تا در برابر نیروهای خمشی و فشار حاصل از وزنی سنگین‌ترین سرورهای رک‌مونت بالاترین مقاومت را نشان دهند. همچنین درب جلویی و ستون‌های اصلی رک از فولاد درجه ۱۶ و بخش‌های دیگر شامل درب عقب، سقف و پنل‌های جانبی از فولاد درجه ۱۸ تولید شده‌اند که ترکیبی ایده‌آل از استحکام و وزن بهینه را ایجاد کرده‌اند.

این رک به گونه‌ای طراحی شده است که می‌تواند ظرفیت تحمل بار استاتیک تا ۱۷۰۱.۰ کیلوگرم را به راحتی پشتیبانی کند. این بدان معناست که اپراتورها می‌توانند تمامی ۴۵ یونیت محفظه را با سنگین‌ترین سرورهای چندپردازنده‌ای و استوریج‌های پرتراکم پر نمایند بدون آنکه کوچک‌ترین نگرانی از بابت تغییر شکل سازه یا نوسان فیزیکی داشته باشند. علاوه بر این، ظرفیت تحمل بار دینامیک (در هنگام حرکت دادن رک روی چرخ‌ها) معادل ۱۰۲۰.۶ کیلوگرم است که جابه‌جایی ایمن رک را حتی در زمان بارگذاری کامل تجهیزات ممکن می‌سازد.

قابلیت تنظیم دقیق ریل های داخلی و استانداردهای ابعادی

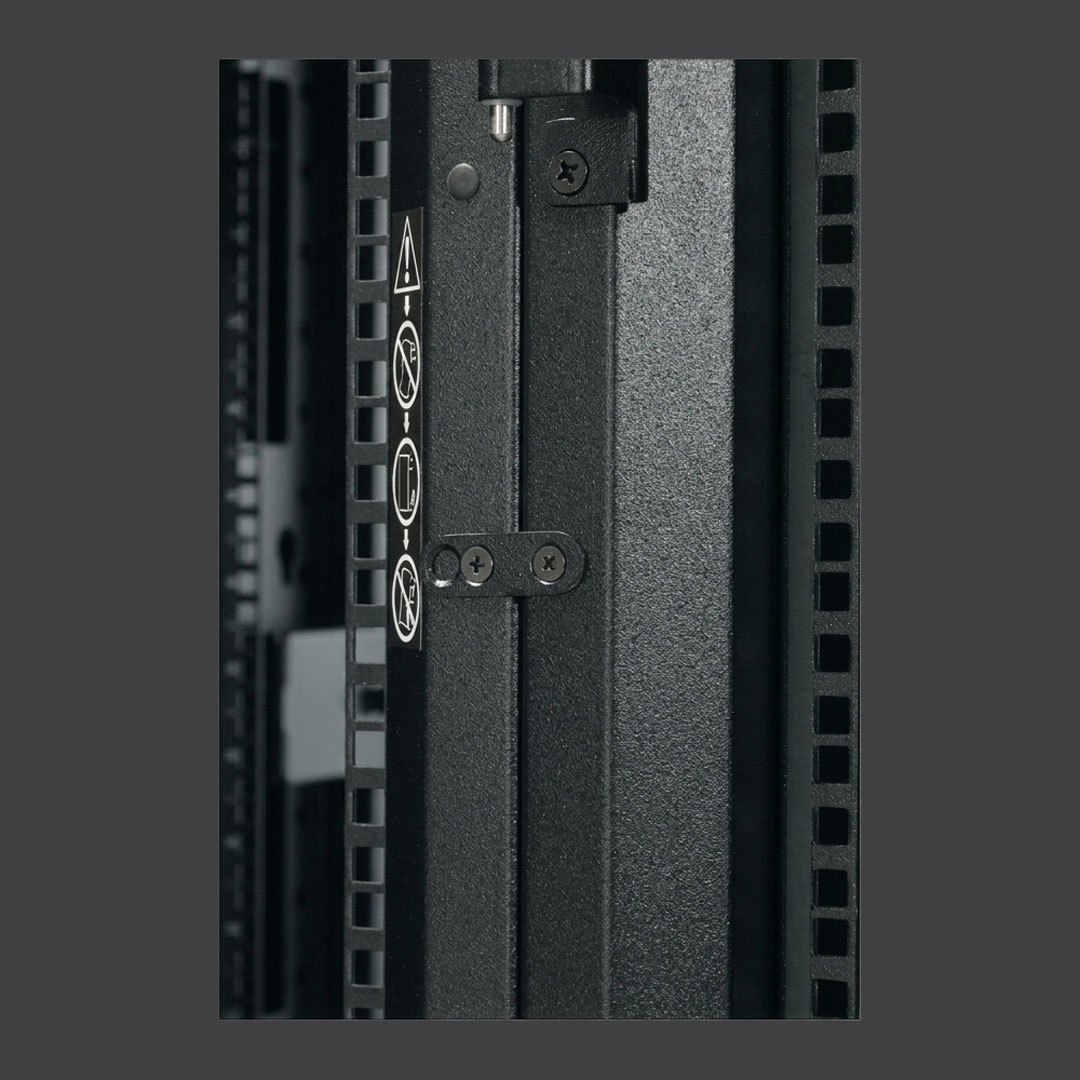

ریل‌های عمودی داخل رک مطابق با استاندارد جهانی EIA-310E طراحی شده‌اند و عرض استاندارد ۱۹ اینچ را برای نصب تجهیزات ارائه می‌دهند. یکی از قابلیت‌های ممتاز رک AR3305، امکان تنظیم آسان عمق ریل‌های نصب جلو و عقب است. حداقل عمق نصب قابل تنظیم در این مدل ۱۹۰.۵ میلی‌متر و حداکثر عمق نصب آن ۱۰۴۸ میلی‌متر می‌باشد. این دامنه تنظیم گسترده باعث می‌شود تا عمق ریل‌ها دقیقاً متناسب با طول سرورها، شاسی‌های تیغه‌ای (Blade Servers) یا سوئیچ‌های شبکه تنظیم شود.

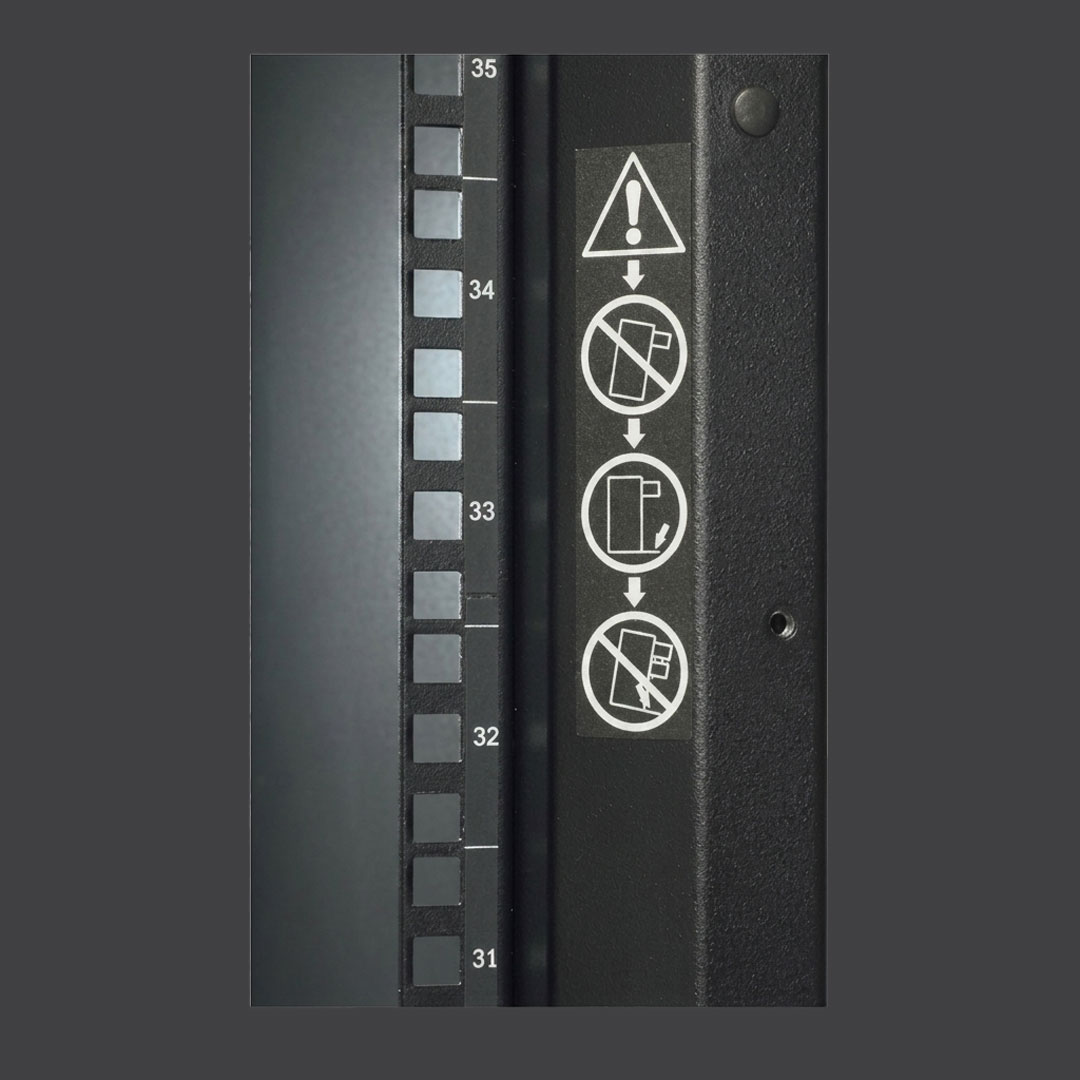

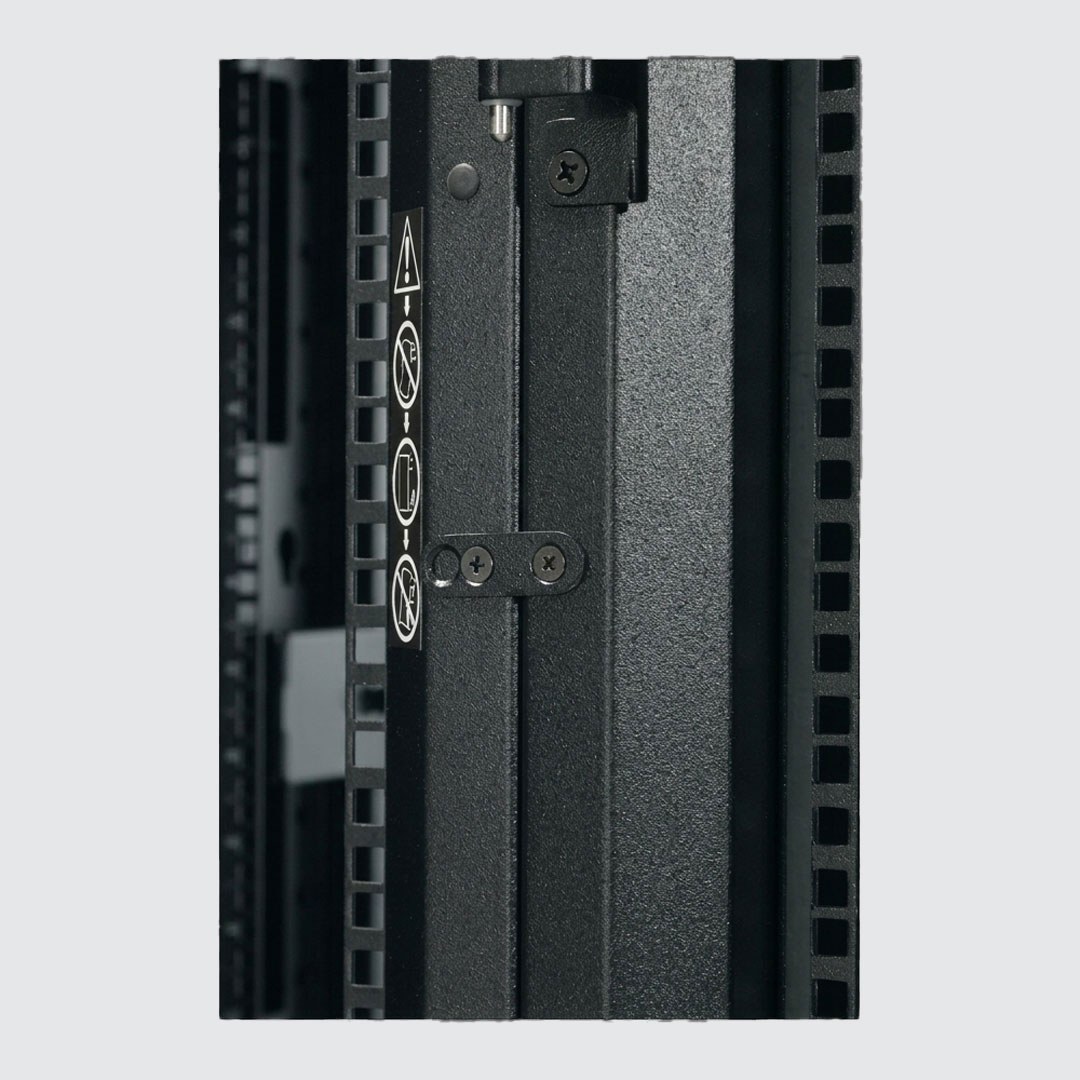

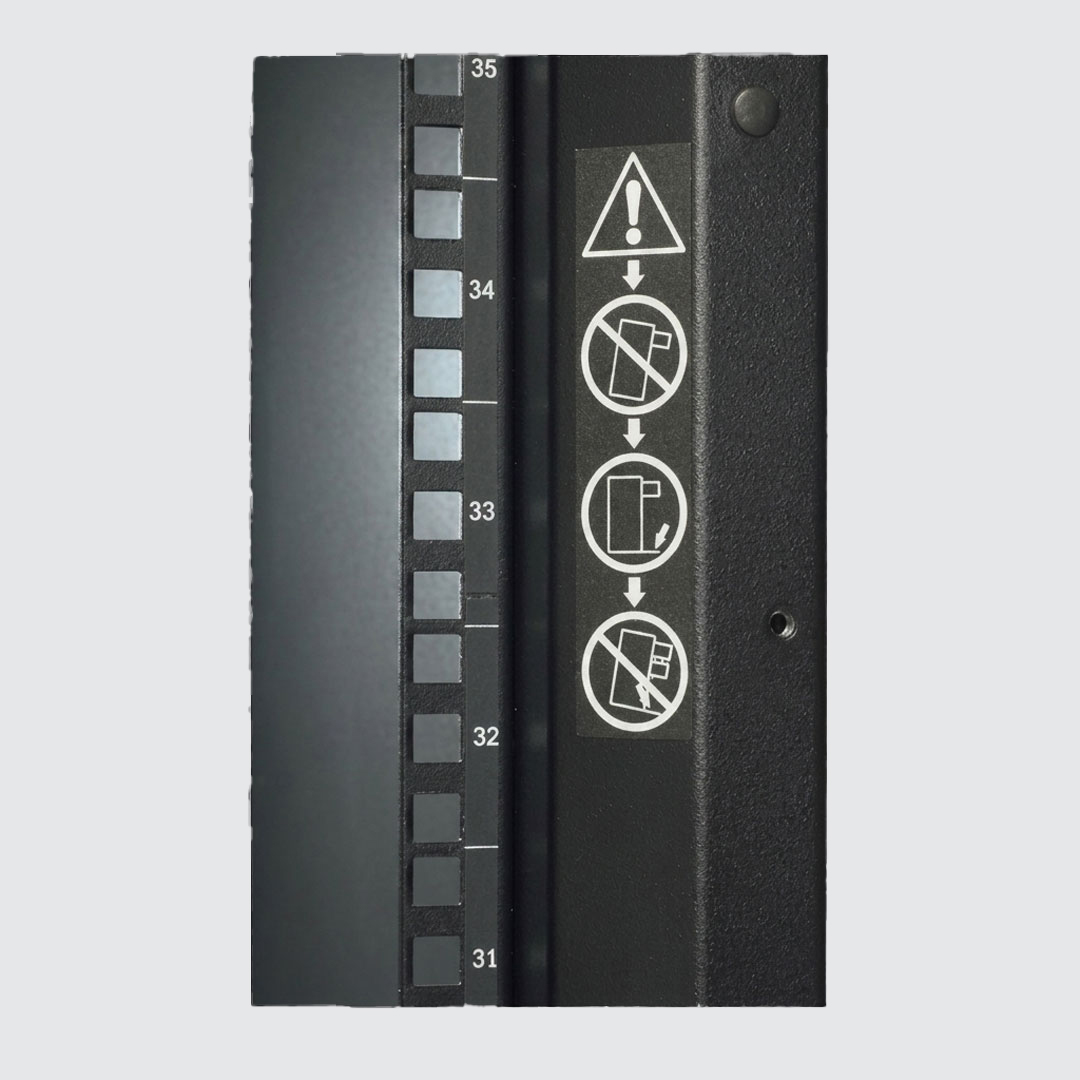

جهت تسهیل در نصب و جلوگیری از بروز خطا، بر روی تمام ریل‌های عمودی شماره‌گذاری دقیق یونیت‌ها به صورت واضح حک شده است. این علامت‌گذاری‌ها به تکنیسین‌ها کمک می‌کند تا قطعات مختلف را کاملاً تراز و با سرعت بالا در موقعیت مناسب قرار دهند.

مدیریت حرارت، تهویه و ساماندهی کابل‌کشی

کنترل دما و خنک‌سازی یکنواخت تجهیزات، تأثیر مستقیمی بر طول عمر و پایداری عملکرد قطعات سخت‌افزاری دارد. رک APC AR3305 با در نظر گرفتن متدولوژی استاندارد جریان هوای جلو به عقب (Front-to-Rear Airflow) طراحی گردیده است.

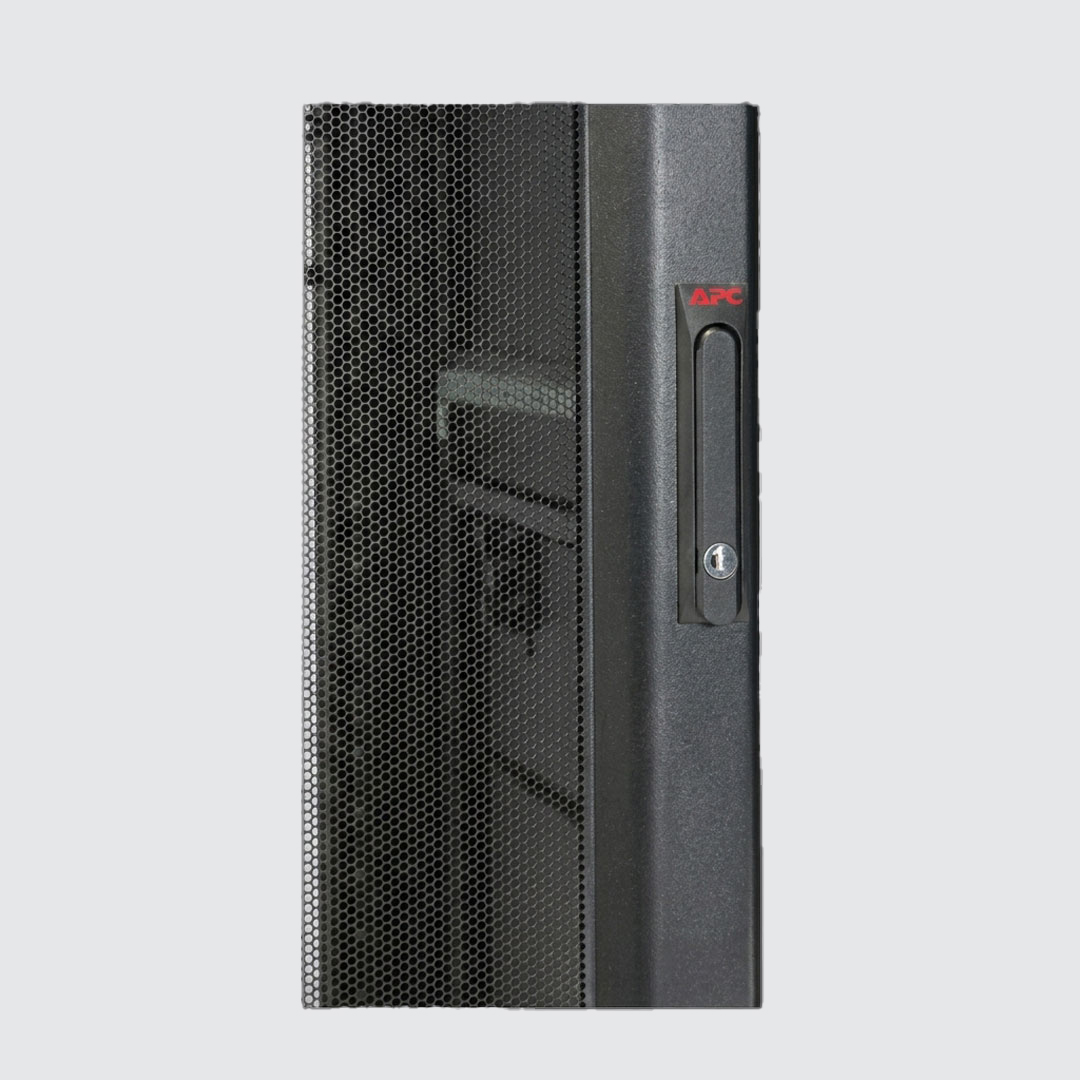

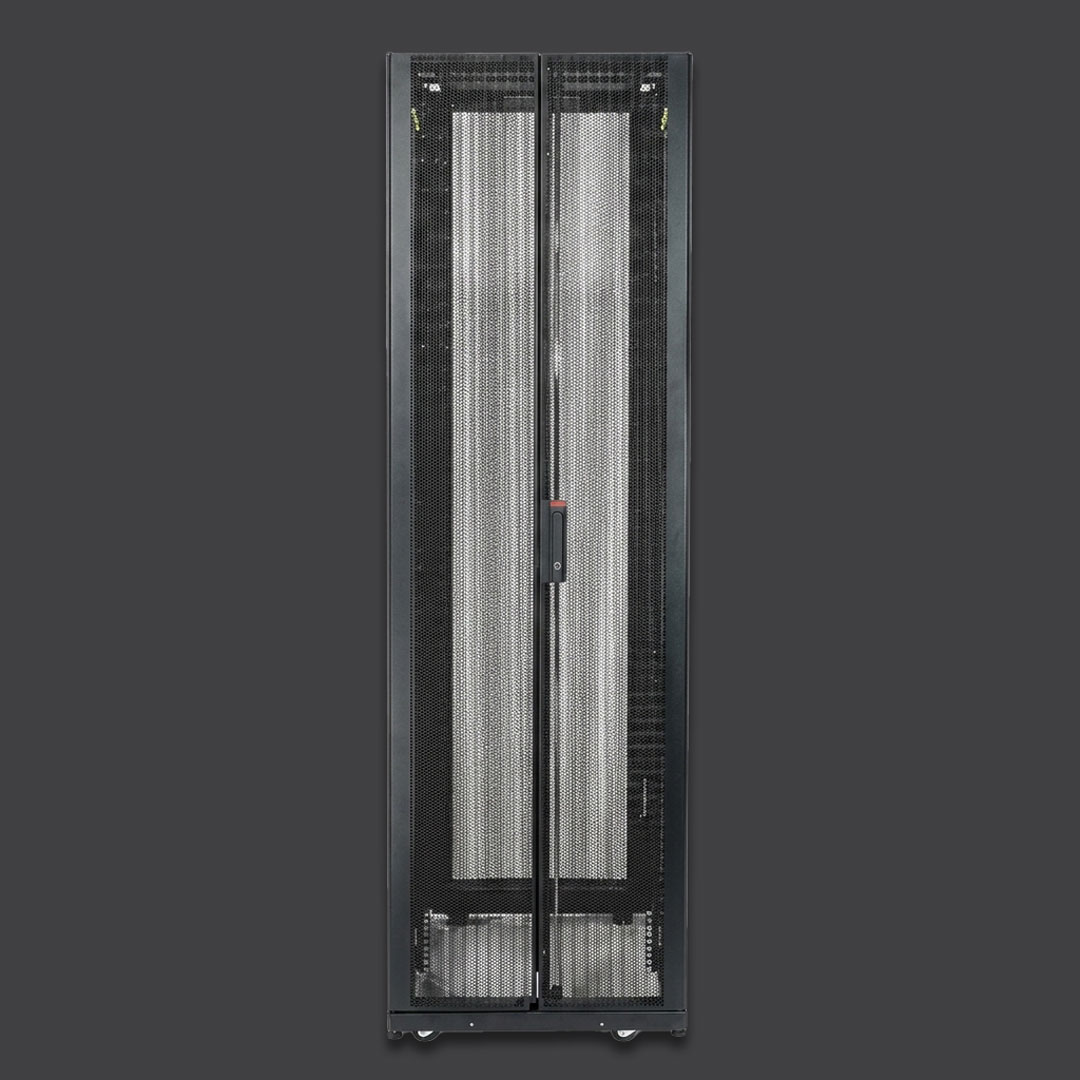

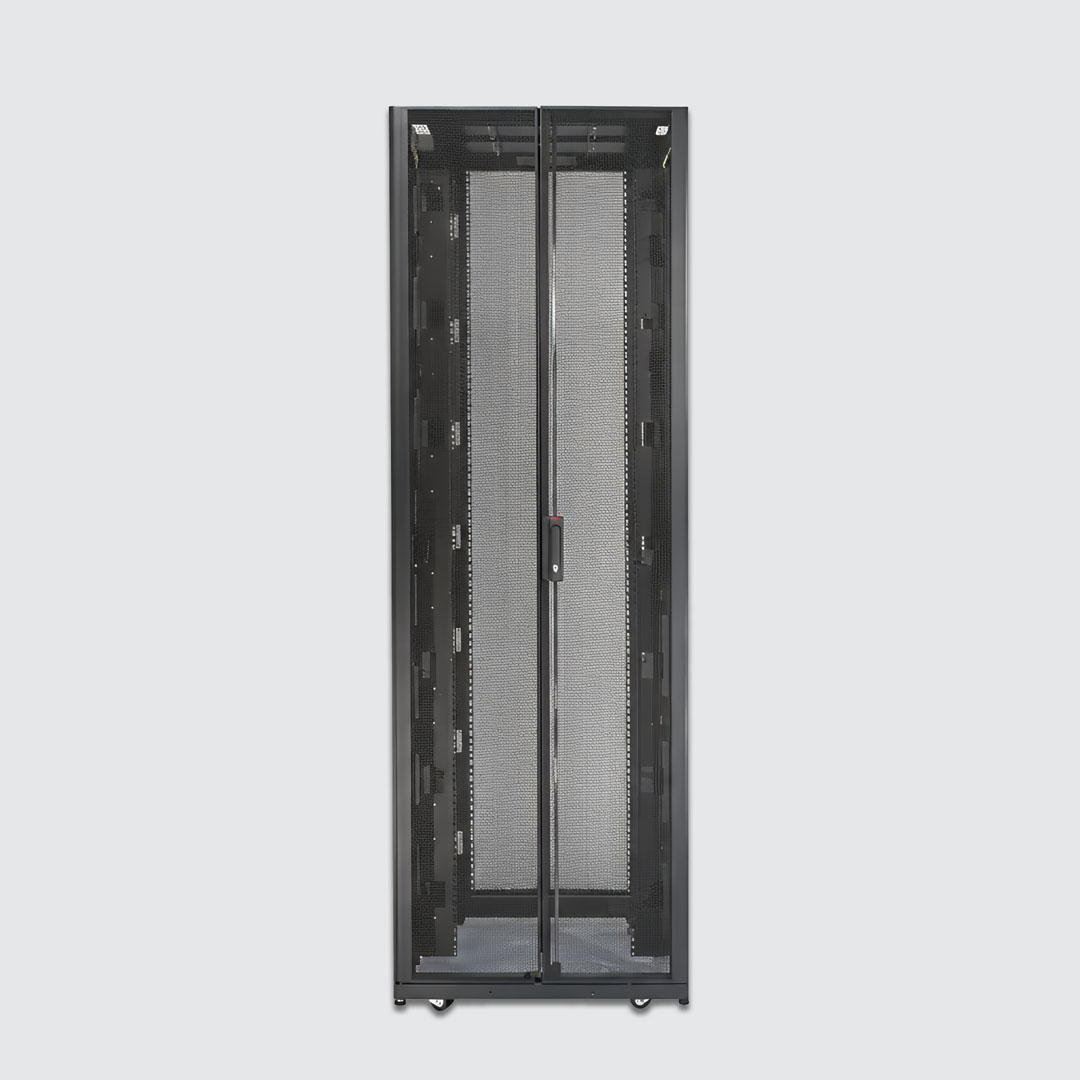

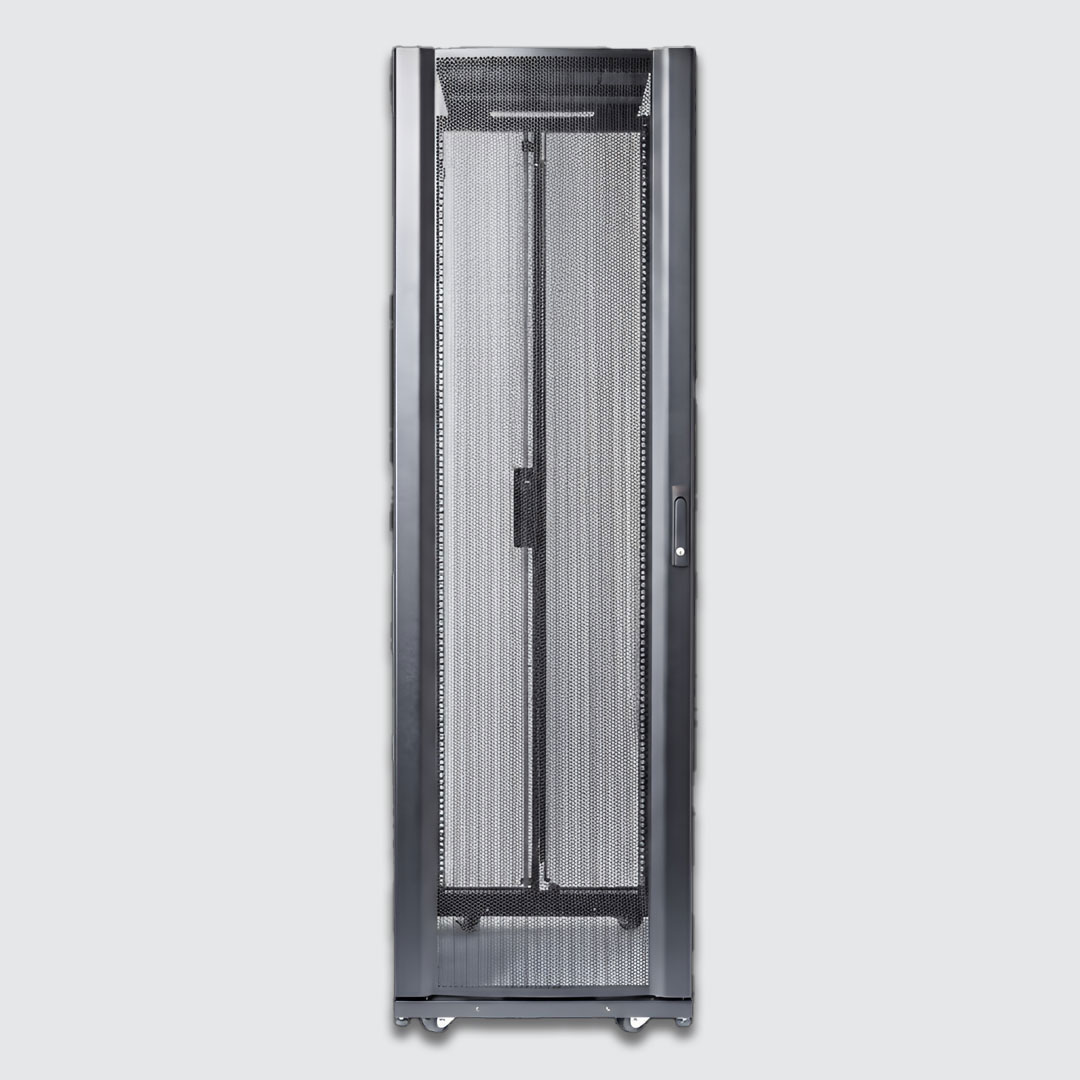

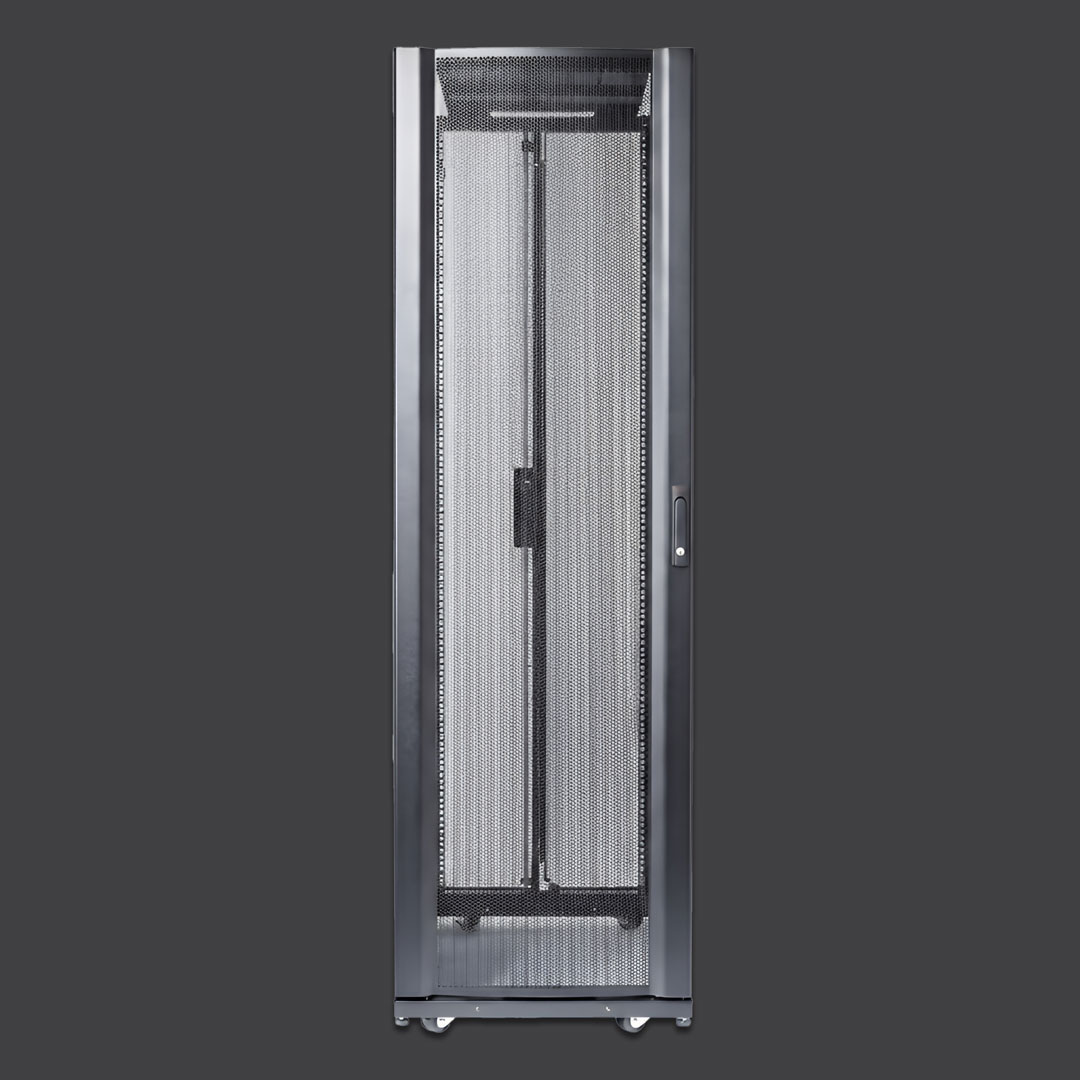

درب‌های جلویی و پشتی این رک به صورت کاملاً مشبک با الگوی سوراخ‌کاری متراکم ساخته شده‌اند. این ساختار مشبک، عبور جریان هوای سرد ورودی از سیستم‌های سرمایشی مرکز داده را تسهیل کرده و هوای گرم داغ خروجی از پشت سرورها را بدون ایجاد افت فشار یا بازگشت حرارت به خارج از محفظه هدایت می‌کند. نتیجه این الگوی تهویه، جلوگیری از تشکیل نقاط داغ (Hot Spots) و حفظ دمای کاری استاندارد در سراسر ۴۵ یونیت رک است.

فضای عمیق ۱۲۰۰ میلی‌متری و مزایای مدیریت کابل

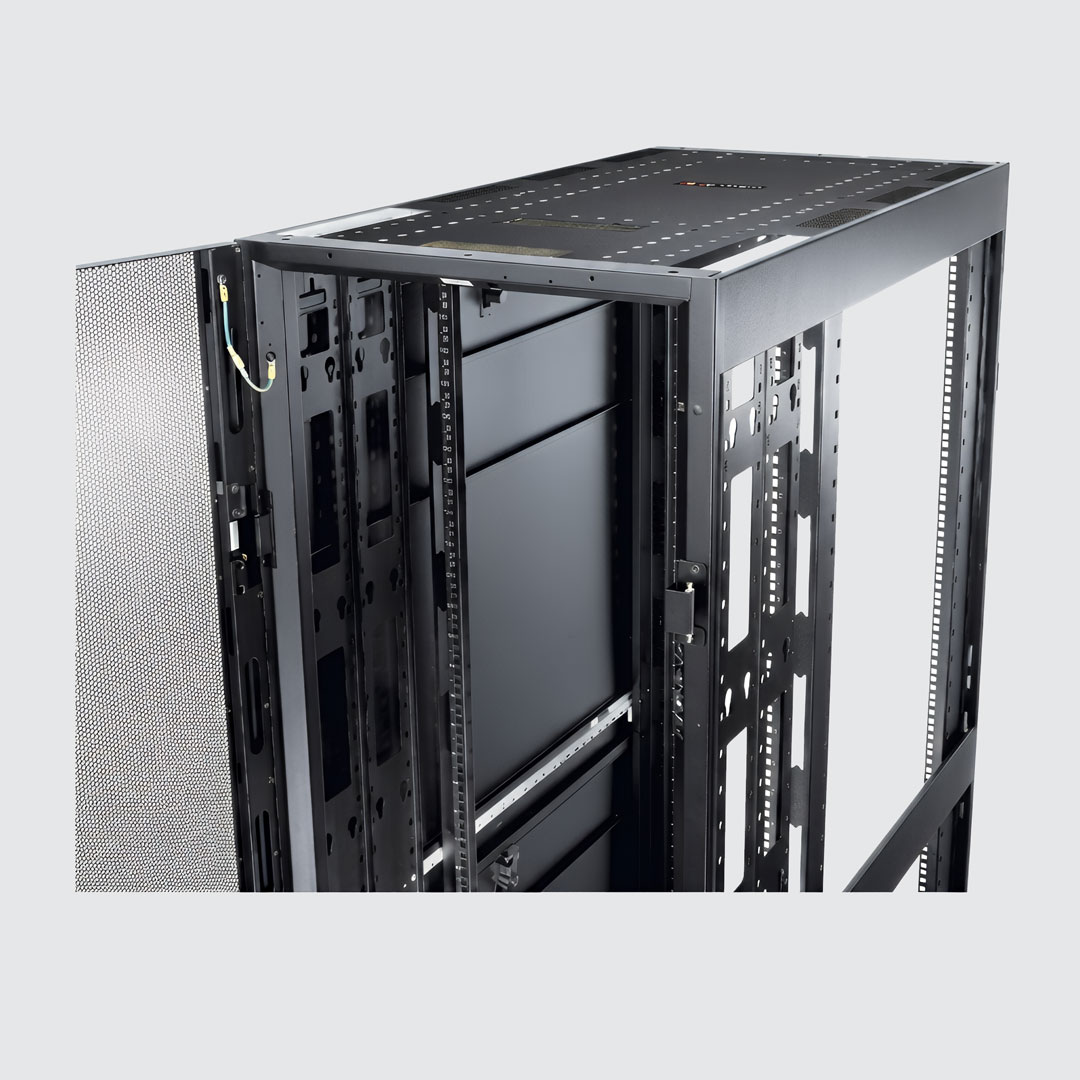

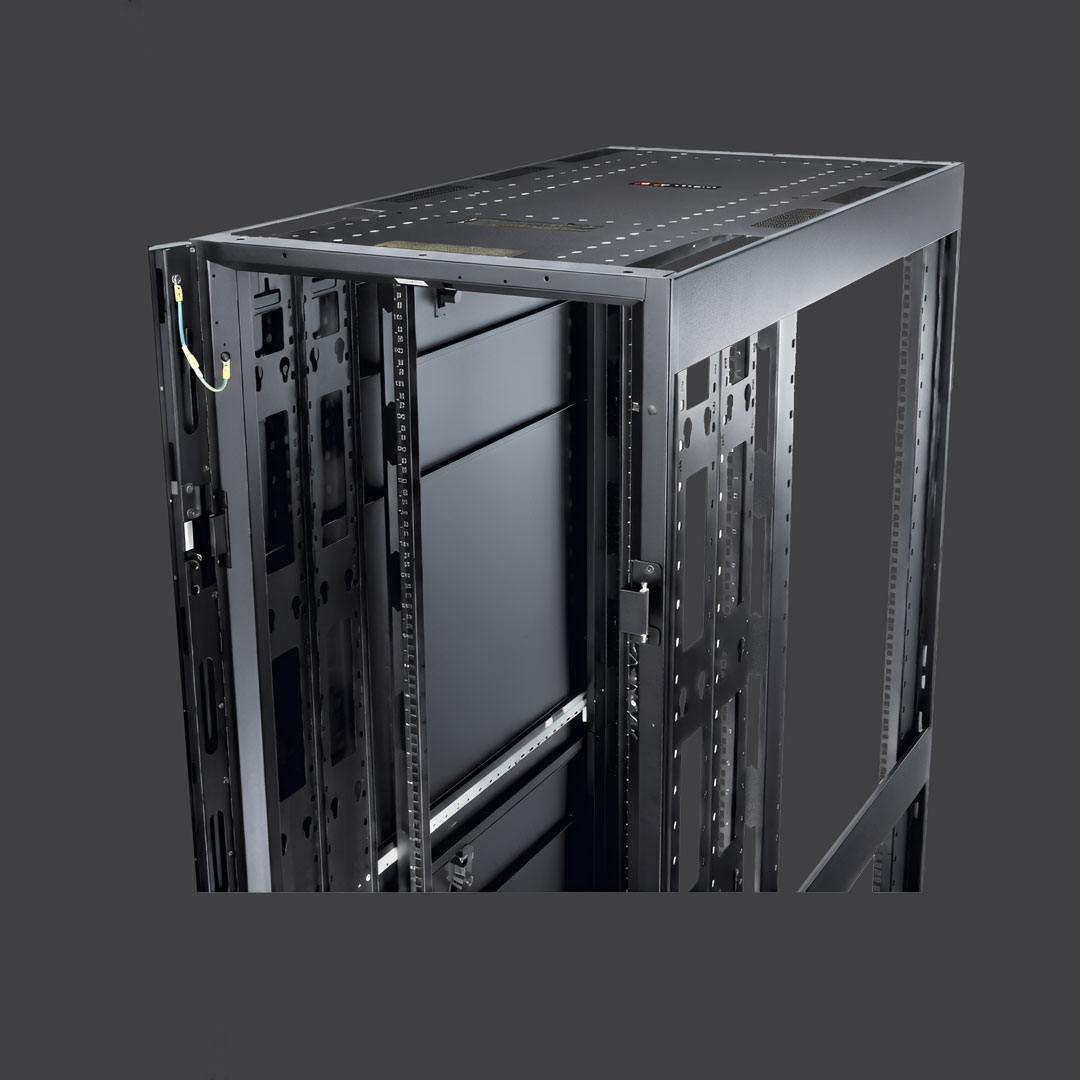

عمق ۱۲۰۰ میلی‌متری (۱۲۰ سانتی‌متری) رک AR3305 فراتر از ابعاد رک‌های معمولی است. این عمق زیاد، علاوه بر میزبانی از عمیق‌ترین سرورهای بازار، یک فضای آزاد و وسیع را در قسمت پشتی ریل‌ها ایجاد می‌کند. این فضای پشت ریل برای نصب عمودی و بدون ابزار (Toolless) انواع واحدهای توزیع توان (Rack PDUs) و همچنین تعبیه کانال‌های کابل‌کشی عمودی اختصاص یافته است.

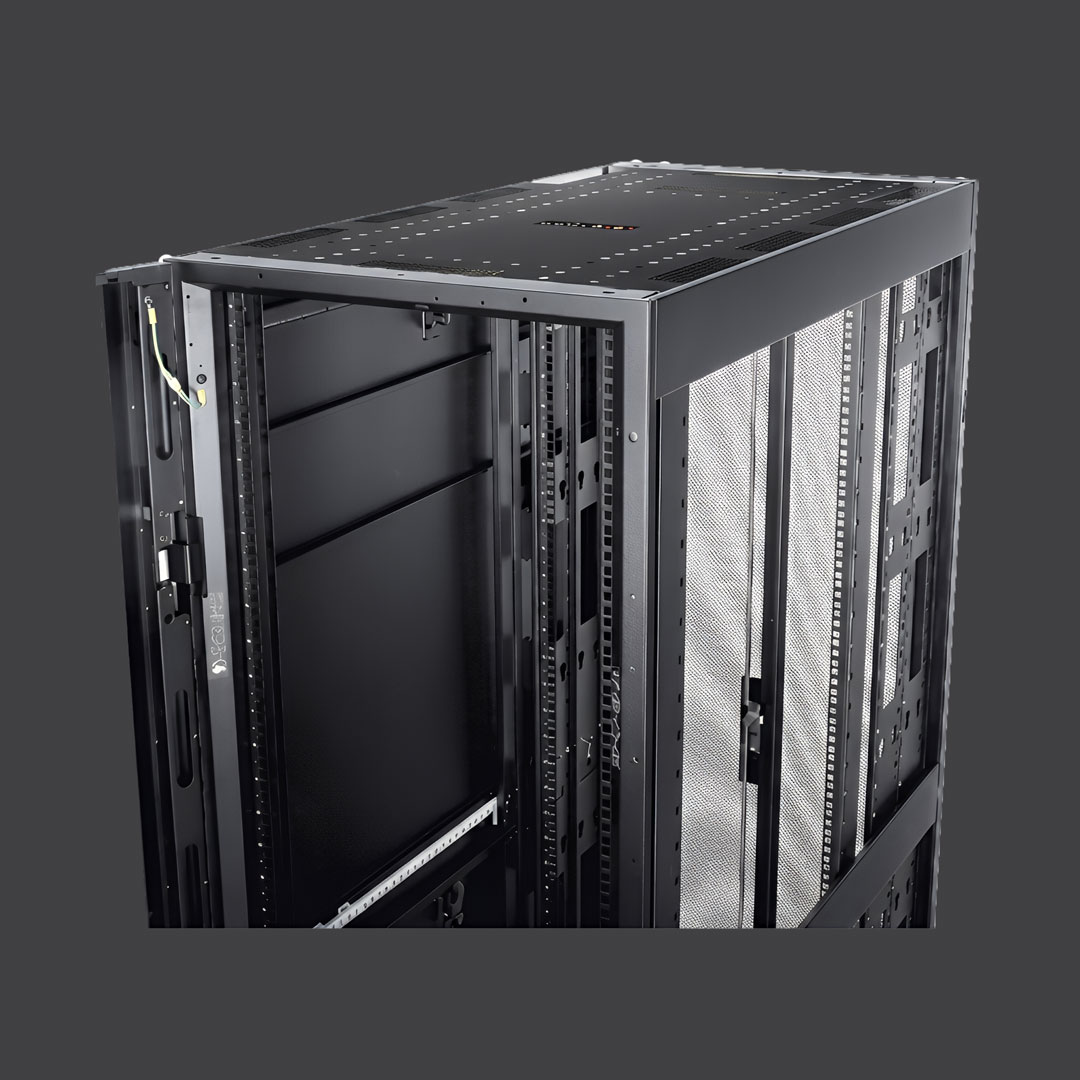

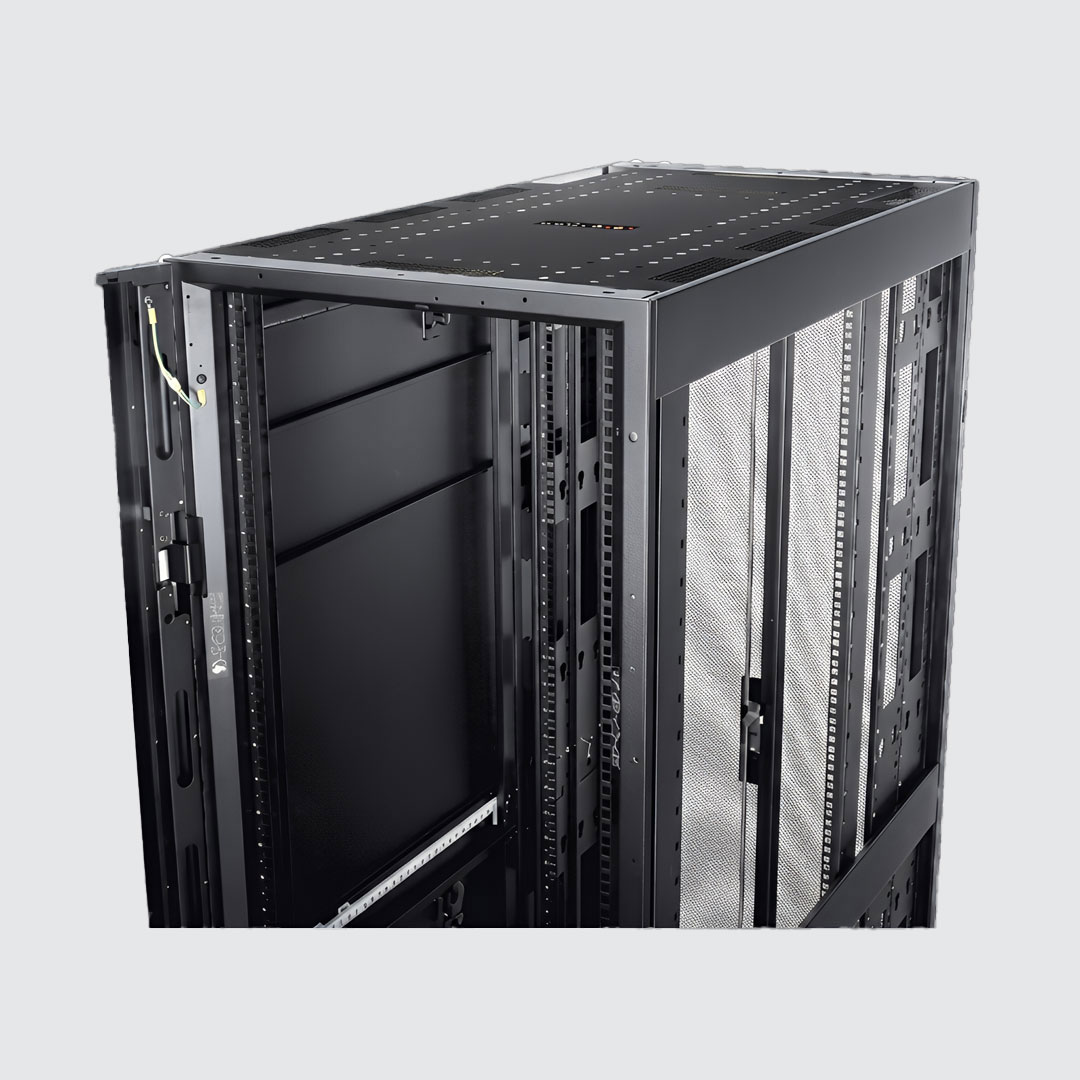

با انتقال کابل‌های برق و شبکه به کانال‌های جانبی و پشت ریل‌ها، مسیر اصلی عبور هوای سرد کاملاً باز باقی می‌ماند. سقف رک نیز به ورودی‌های عریض با محافظ‌های مخصوص مجهز شده است که عبور دسته‌های حجیم کابل شبکه و فیبر نوری از بالای رک را منظم ساخته و از ورود آلودگی و گرد و غبار جلوگیری می‌نماید.

امنیت فیزیکی و امکانات سهولت یافته اپراتوری

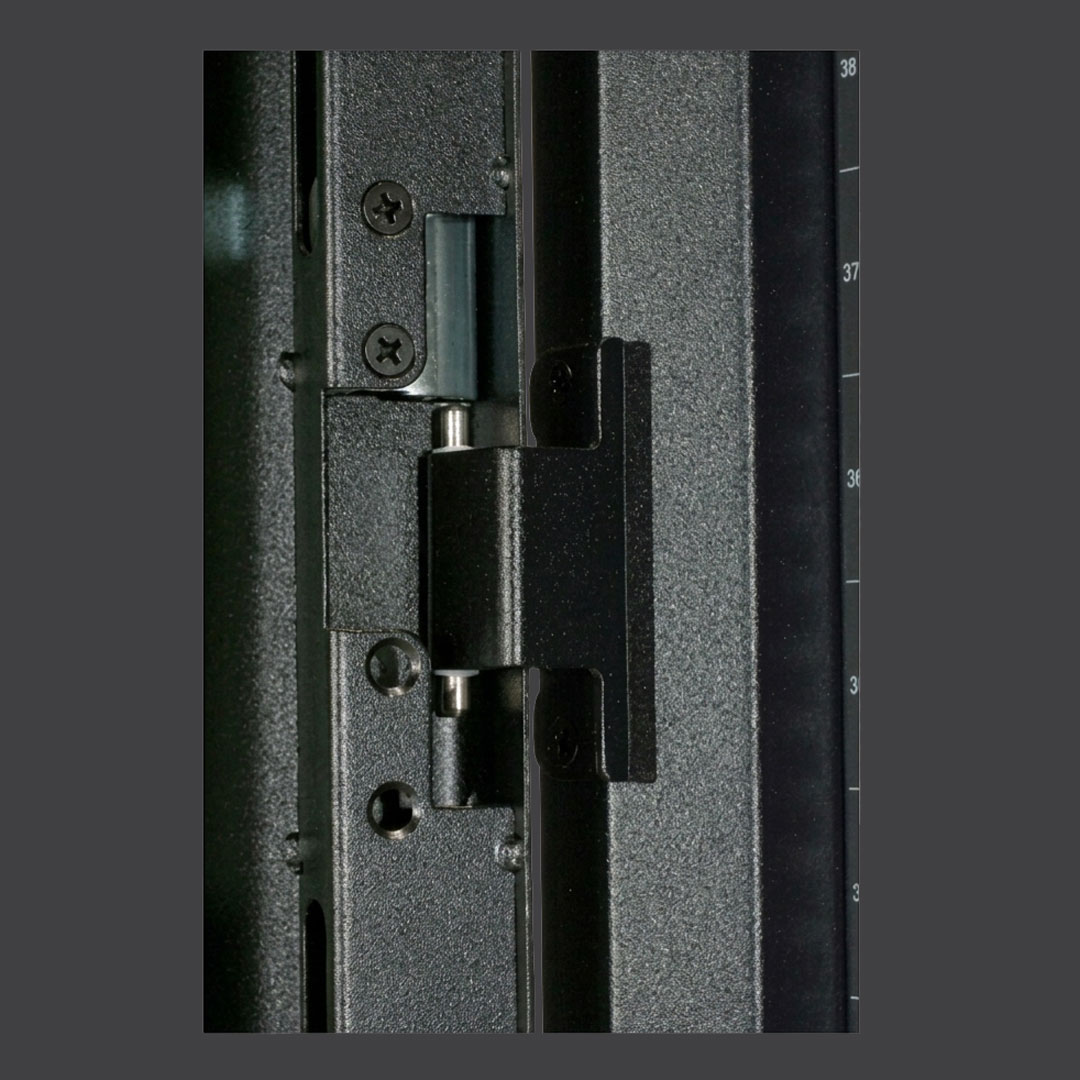

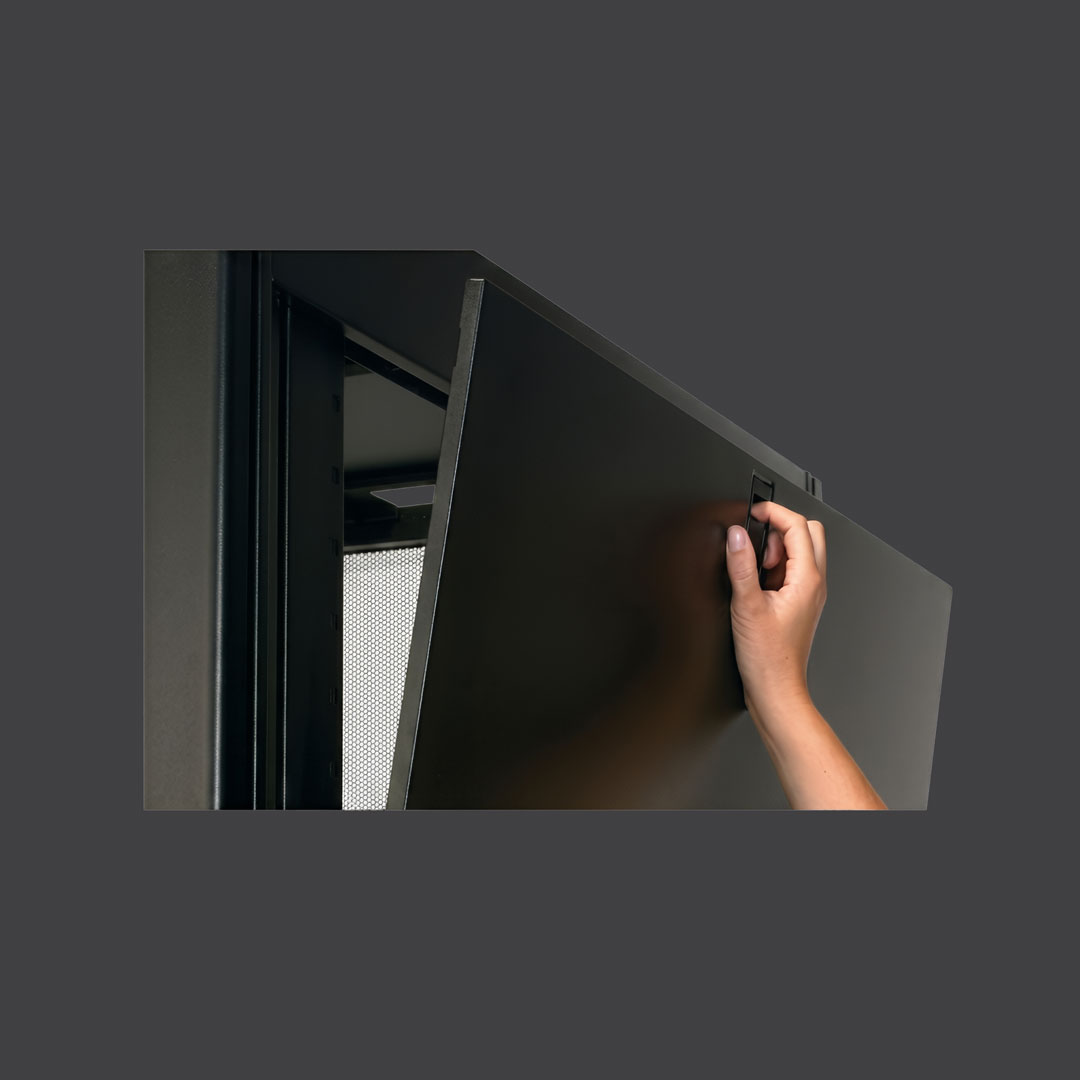

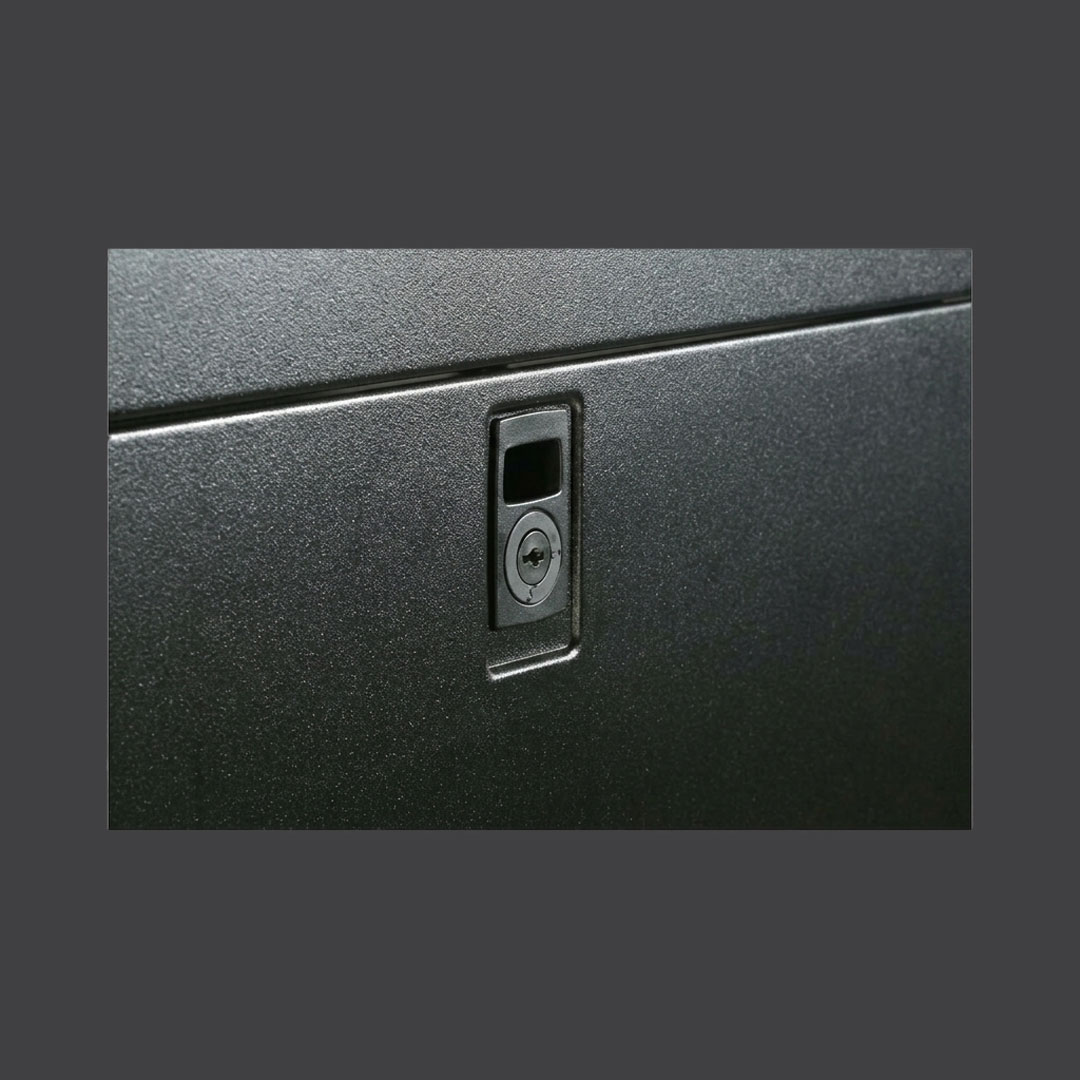

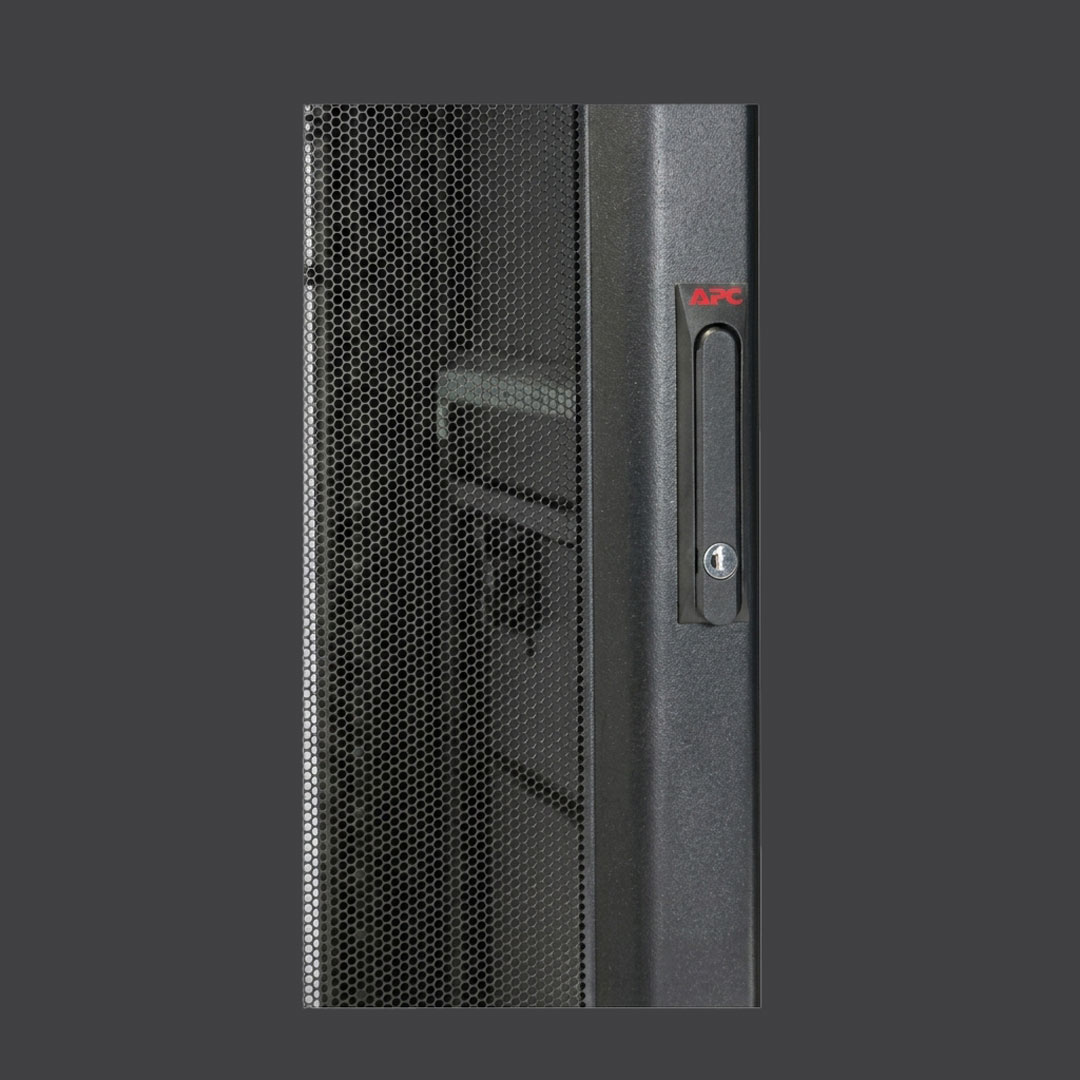

حفظ امنیت فیزیکی داده‌ها و تجهیزات ارزشمند درون رک از اهمیت بالایی برخوردار است. درب‌های جلو و عقب و همچنین پنل‌های جانبی رک AR3305 مجهز به قفل‌های یکپارچه با سیستم کلید یکسان (Keyed-alike) هستند که دسترسی افراد غیرمجاز به داخل محفظه را کاملاً محدود می‌سازد. پنل‌های جانبی رک به صورت دو تکه طراحی شده‌اند تا فرآیند جداکننده و نصب مجدد آن‌ها توسط یک فرد به راحتی انجام شود و دسترسی سریع به بخش‌های جانبی تجهیزات برای تعمیر و نگهداری فراهم گردد.

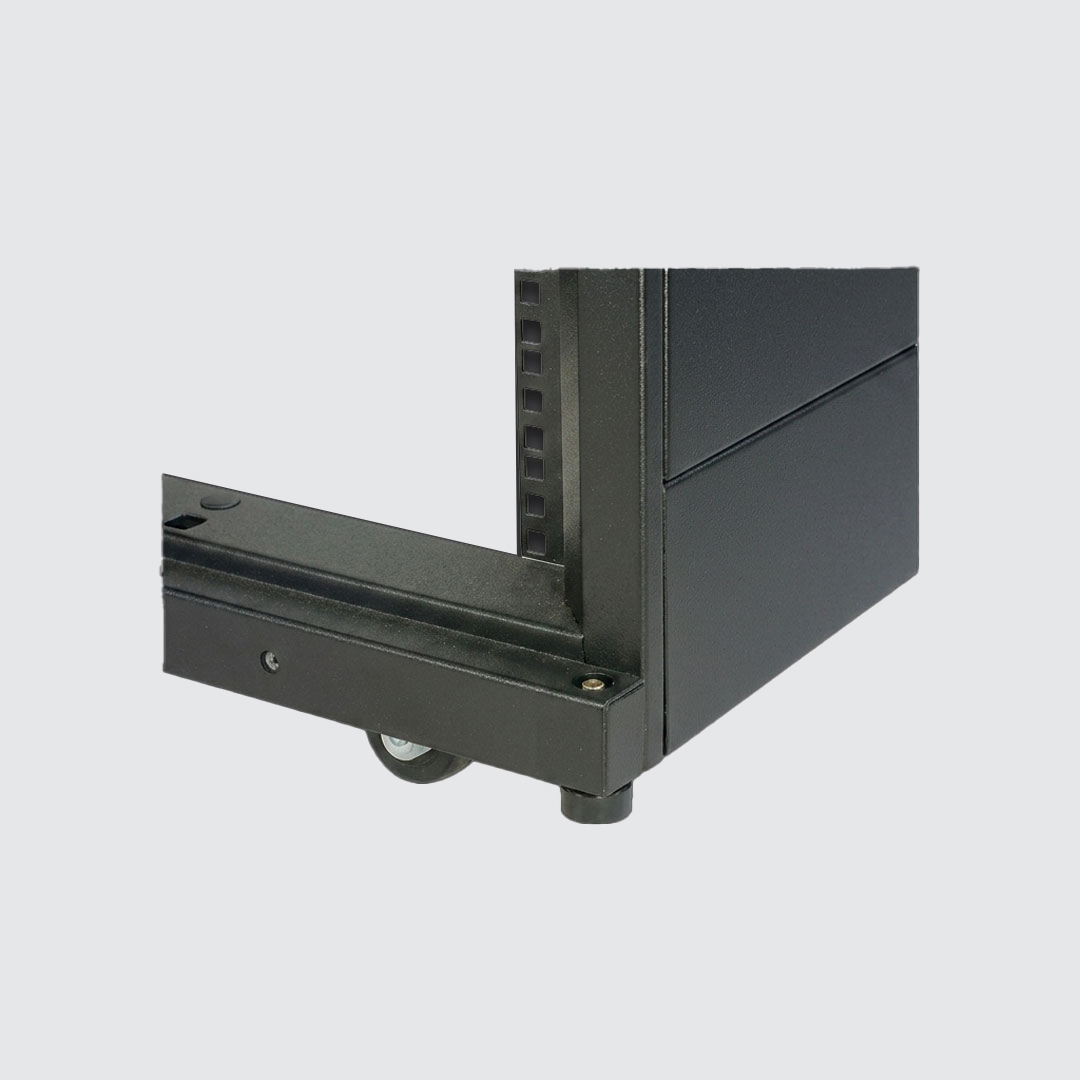

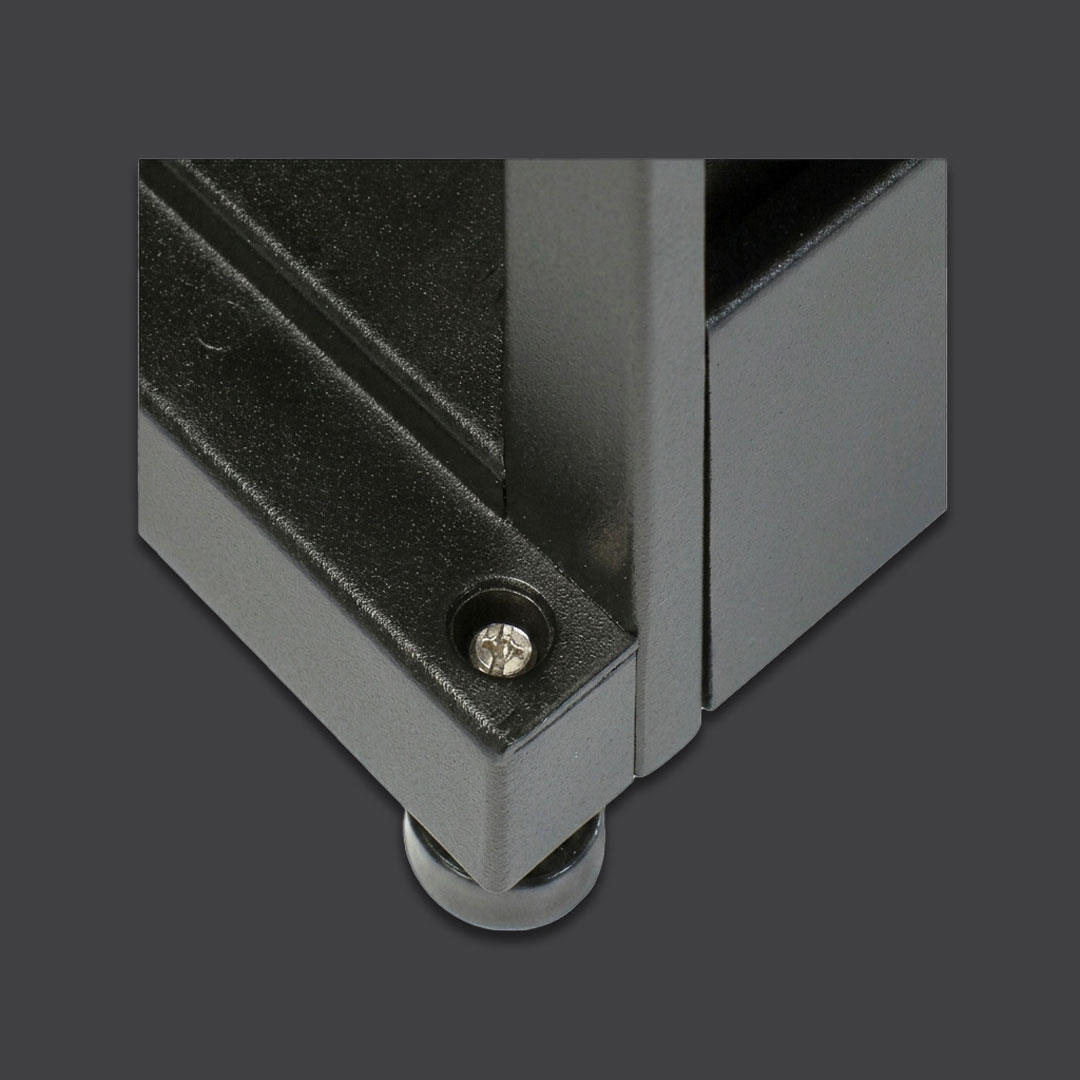

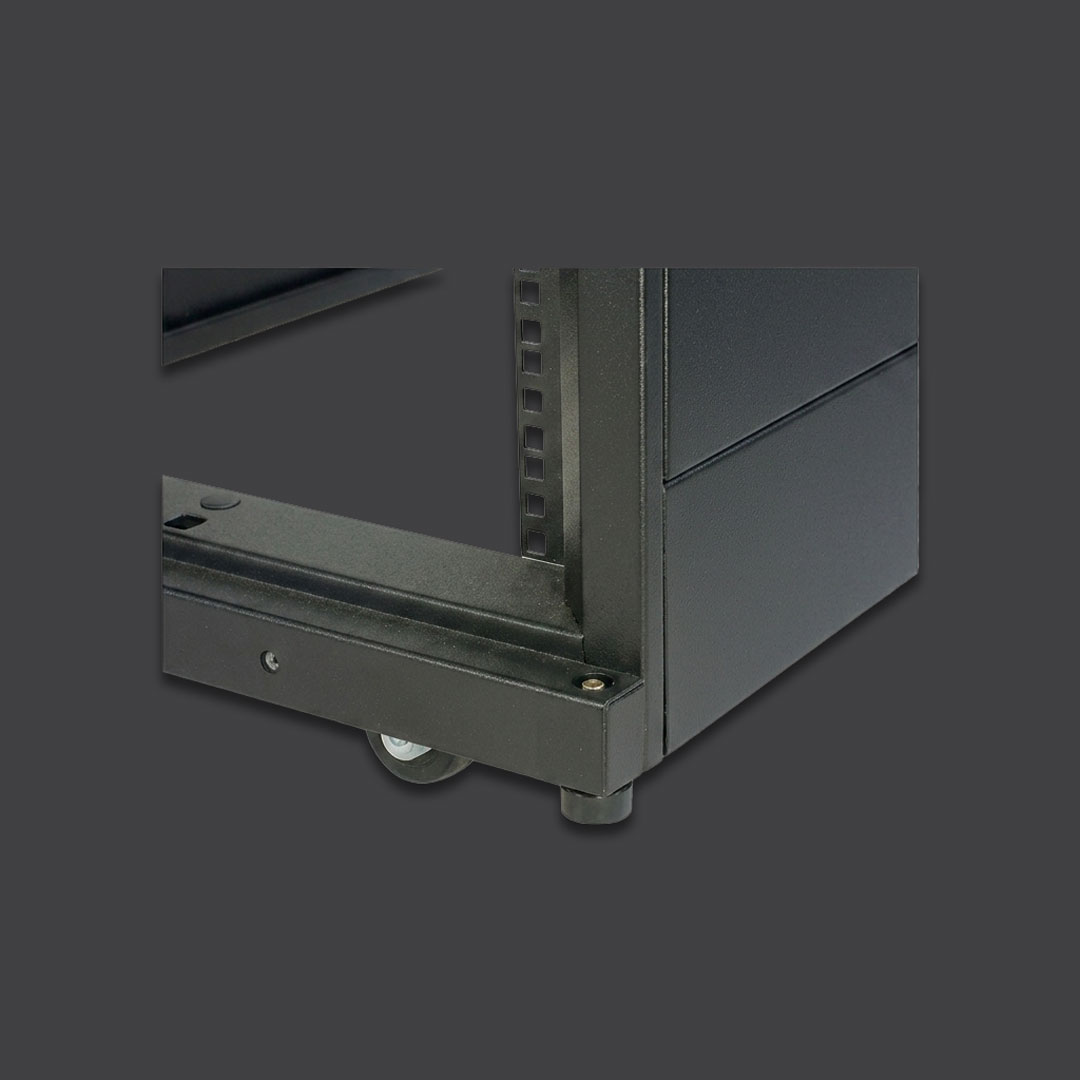

جهت جابه‌جایی آسان در سالن مراکزداده، این رک به صورت کارخانه‌ای به چرخ‌های گردان صنعتی پیش‌نصب‌شده (Pre-installed casters) و پایه‌های ترازکننده قابل تنظیم (Leveling feet) مجهز گردیده است. چرخ‌ها جابه‌جایی روان رک ۱۴۱ کیلوگرمی را میسر می‌سازند و پایه‌های تراز پس از استقرار در محل نهایی، وزن رک را کاملاً ثابت و بدون لرزش روی زمین محکم می‌کنند. همچنین اقلام همراه استاندارد نظیر سخت‌افزار اتصال چند رک به یکدیگر (Baying hardware) و پیچ و مهره‌های نصب کامل، فرآیند راه‌اندازی را بسیار سریع می‌سازند.

استانداردهای بین‌المللی و تعهدات زیست محیطی

رک ایستاده ای‌پی‌سی مدل AR3305 بر اساس سخت‌گیرانه‌ترین استانداردهای ایمنی و کیفیت صنعتی جهان از جمله UL ۲۴۱۶ و UL ۶۰۹۵۰-۱ و EIA-310E به تولید رسیده است. این گواهینامه‌ها ایمنی کامل الکتریکی و ساختاری محصول را در سخت‌ترین شرایط کاری تضمین می‌کنند.

علاوه بر کیفیت ساخت بالا، کمپانی شنایدر الکتریک این محصول را منطبق بر الزامات زیست‌محیطی EU RoHS و قوانین REACH عرضه کرده است. این رک فاقد مواد شیمیایی خطرناک بوده و تا ۹۵ درصد قابلیت بازیافت مجدد در پایان چرخه عمر خود را دارا می‌باشد که نشان‌دهنده رویکرد پایدار و دوستدار محیط‌زیست در تولید آن است.

جمع بندی

در مجموع، رک ایستاده APC NetShelter SX 45U (مدل AR3305) یک راهکار فوق‌العاده عمیق، پرظرفیت، ایمن و کاملاً حرفه‌ای برای مراکزداده مدرن و اتاق‌های سرور متراکم است. این محصول با ارائه ظرفیت ویژه ۴۵ یونیتی، عمق ۱۲۰۰ میلی‌متری، تحمل بار استاتیک ۱۷۰۱ کیلوگرم، ریل‌های فولادی قابل تنظیم، سیستم تهویه مشبک پیشرفته، امکانات کامل کابل‌کشی و پشتیبانی از ۵ سال گارانتی معتبر (۶۰ ماه)، پلتفرمی ایده‌آل و آینده‌نگرانه را برای میزبانی از سنگین‌ترین و عمیق‌ترین تجهیزات IT فراهم می‌سازد.
