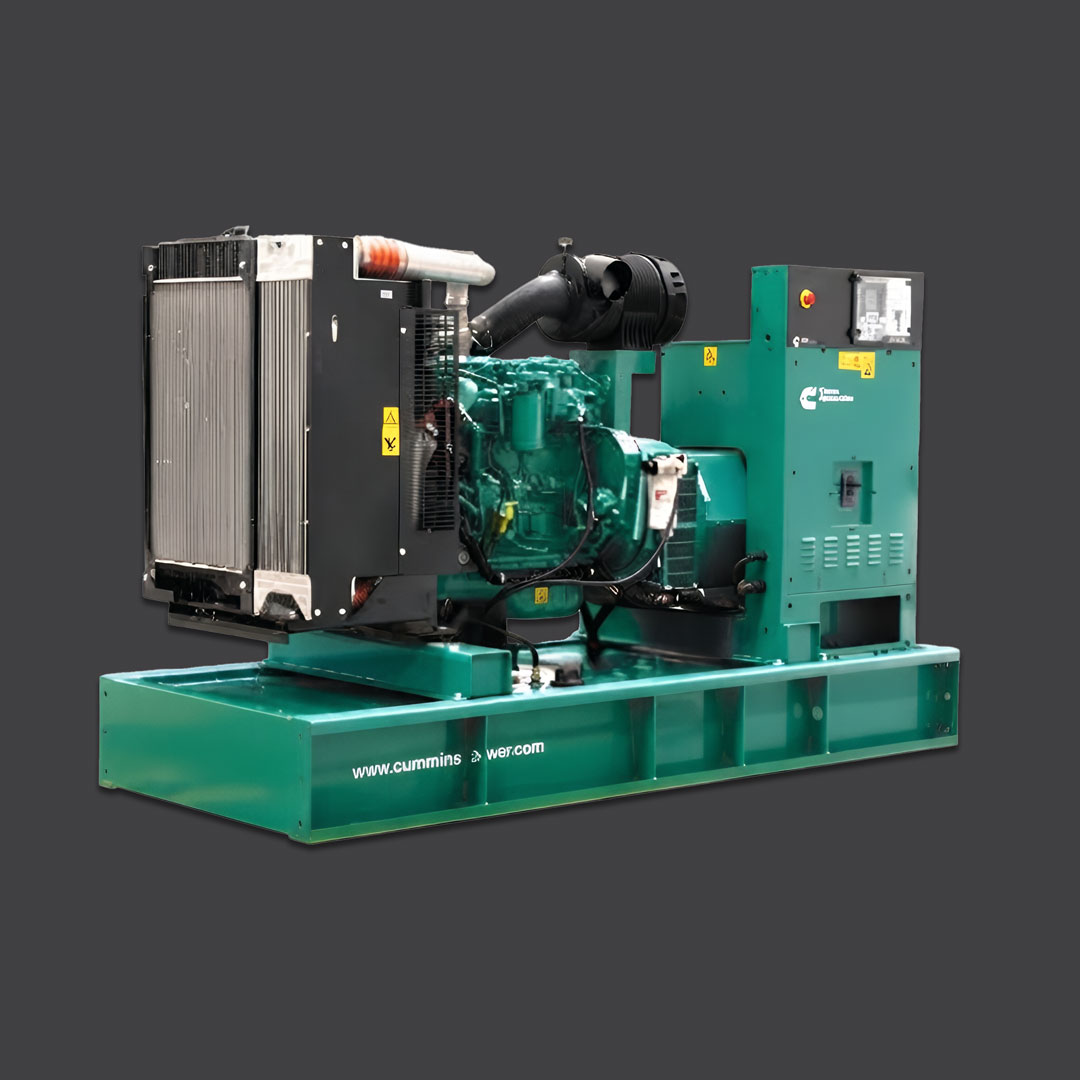

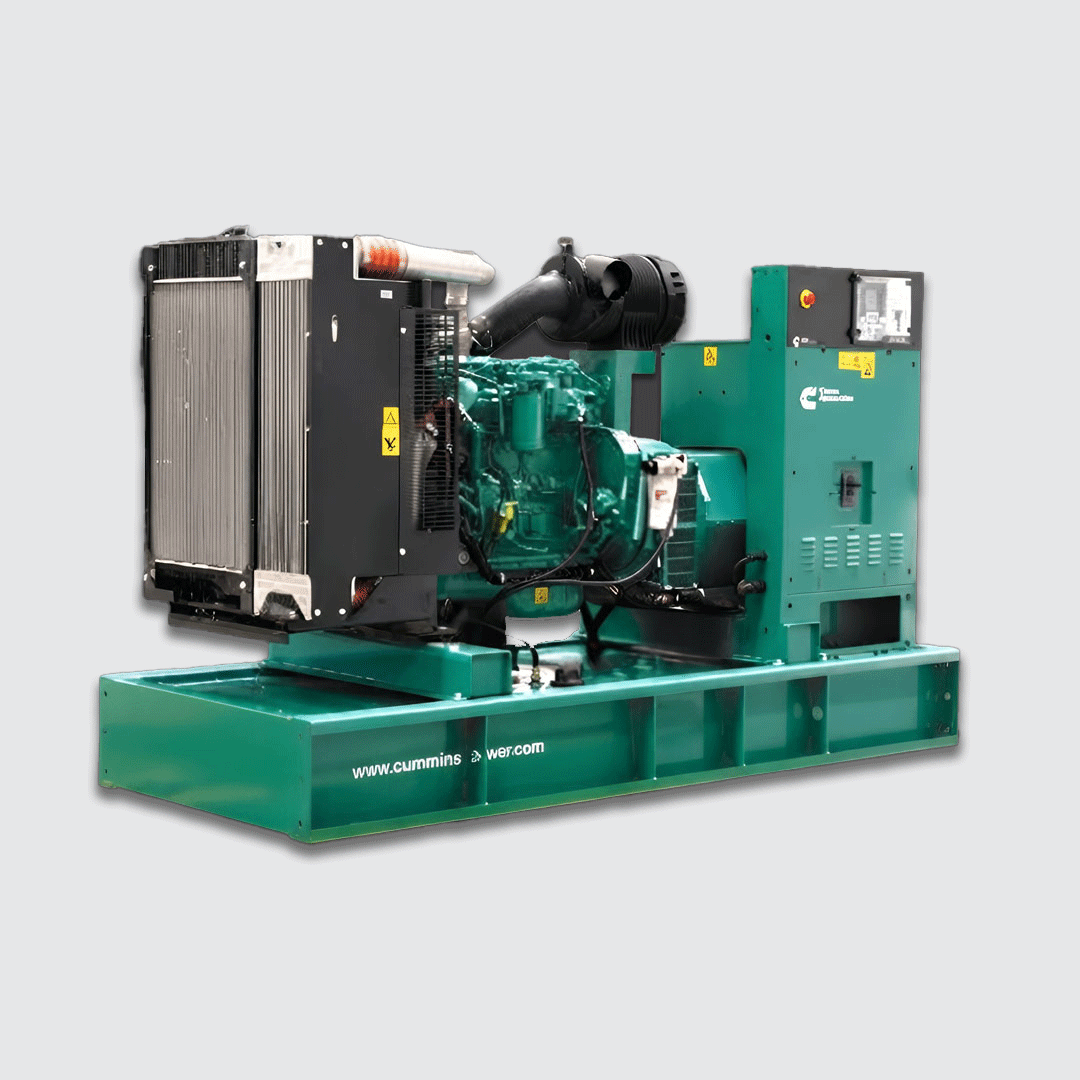

دیزل ژنراتور Cummins C330 D5 یکی از مدل‌های قدرتمند خانواده ژنراتورهای دیزلی کامینز است که برای تأمین برق اضطراری و همچنین استفاده در کاربردهای Prime Power طراحی شده است. این مدل در حالت Standby توان ۳۳۰ kVA معادل ۲۶۴ kW و در حالت Prime توان ۳۰۰ kVA معادل ۲۴۰ kW ارائه می‌دهد. ترکیب موتور قدرتمند Cummins، آلترناتور سه‌فاز و سیستم‌های کنترلی و خنک‌کاری استاندارد، این مجموعه را برای پروژه‌هایی که به منبع برق مطمئن و ظرفیت تولید بالا نیاز دارند، مناسب می‌کند.

قلب اصلی Cummins C330 D5 موتور QSL9G5 ساخت Cummins است. این موتور از نوع دیزل چهارزمانه، شش سیلندر خطی بوده و به سیستم Turbocharged و Charge Air Cooled مجهز شده است. قطر سیلندر موتور ۱۱۴ میلی‌متر، کورس پیستون ۱۴۵ میلی‌متر و نسبت تراکم آن ۱۶.۸:۱ است. موتور با دور نامی ۱۵۰۰ rpm کار می‌کند و توان خروجی ناخالص آن ۳۱۰ kWm اعلام شده است. چنین ساختاری امکان استفاده از این ژنراتور را در کاربردهایی که نیاز به عملکرد پایدار و تأمین توان در بارهای متغیر دارند، فراهم می‌کند.

توان نامی این دیزل ژنراتور در دو سطح اصلی تعریف شده است. توان Prime برابر با ۳۰۰ kVA یا ۲۴۰ kW است و برای تأمین برق بارهای متغیر در مدت‌زمان نامحدود تعریف می‌شود. توان Standby نیز برابر با ۳۳۰ kVA یا ۲۶۴ kW است و برای تأمین برق بارهای متغیر در مدت زمان قطع منبع برق اصلی مورد استفاده قرار می‌گیرد. دیتاشیت Cummins، تعاریف این دو نوع توان را بر اساس استاندارد ISO ۸۵۲۸ ارائه کرده و برای Prime Power نیز قابلیت ۱۰ درصد اضافه‌بار مطابق استانداردهای ذکرشده در مشخصات فنی در نظر گرفته شده است.

سیستم کنترل موتور Cummins C330 D5 از نوع Electronic Governor است و استارت موتور با ولتاژ ۲۴ ولت DC انجام می‌شود. حداکثر دور مجاز موتور در شرایط Overspeed برابر با ۱۸۰۰ ± ۵۰ rpm اعلام شده است. ظرفیت روغن‌کاری موتور ۲۶.۵ لیتر بوده و حداکثر جریان سوخت آن ۲۶ لیتر بر ساعت اعلام شده است. همچنین حداکثر دمای ورودی سوخت ۷۰ درجه سانتی‌گراد و محدودیت ورودی سوخت ۱۵۲ میلی‌متر جیوه در اطلاعات فنی محصول درج شده است.

یکی از شاخص‌های مهم در ارزیابی هزینه بهره‌برداری دیزل ژنراتور، میزان مصرف سوخت است. بر اساس دیتاشیت Cummins C330 D5، مصرف سوخت در حالت Prime برای بارهای یک‌چهارم، نصف، سه‌چهارم و بار کامل به‌ترتیب ۵.۳، ۹.۷، ۱۴.۵ و ۱۹.۸ گالن آمریکا در ساعت است. این مقادیر در واحد لیتر بر ساعت به‌ترتیب ۲۰، ۳۷، ۵۵ و ۷۵ لیتر بر ساعت اعلام شده‌اند. در حالت Standby نیز مصرف سوخت در همین نقاط بار برابر با ۴.۵، ۸.۲، ۱۲.۲ و ۱۶.۶ گالن بر ساعت، معادل ۱۷، ۳۱، ۴۶ و ۶۳ لیتر بر ساعت است. این اطلاعات می‌تواند برای برآورد مصرف سوخت و برنامه‌ریزی تأمین سوخت پروژه مورد استفاده قرار گیرد.

موتور QSL9G5 به سیستم هوارسانی Turbocharged و Charge Air Cooled مجهز است. این ساختار با استفاده از هوای فشرده و خنک‌شده برای فرآیند احتراق، بخشی از طراحی فنی موتور این ژنراتور را تشکیل می‌دهد. در مشخصات فنی، سرعت پیستون ۷.۲ متر بر ثانیه و BMEP در بار نامی ۲۶۸ kPa اعلام شده است. این مشخصات در کنار حجم کاری موتور و توان خروجی ناخالص ۳۱۰ kWm، ساختار فنی مجموعه موتور را مشخص می‌کنند.

در بخش تولید برق، Cummins C330 D5 به آلترناتور HC4D مجهز است. اتصال آلترناتور از نوع Wye و سه‌فاز بوده و محدوده ولتاژ اعلام‌شده در دیتاشیت ۳۸۰ تا ۴۱۵ ولت است. اطلاعات فنی همچنین ضریب مربوط به خروجی تک‌فاز را برای برخی پیکربندی‌های سه‌فاز ارائه کرده است. در صورت نیاز به خروجی تک‌فاز، ظرفیت قابل استفاده باید بر اساس مشخصات همان پیکربندی محاسبه شود.

فرکانس کاری این مدل ۵۰ هرتز است و ساختار سه‌فاز آن، استفاده از ژنراتور را در سیستم‌های توزیع برق صنعتی و تجاری امکان‌پذیر می‌کند. در انتخاب دیزل ژنراتور، علاوه بر توان kVA و kW، بررسی ولتاژ مورد نیاز، نوع بار، ضریب توان، شرایط راه‌اندازی تجهیزات و نحوه استفاده از توان Prime یا Standby اهمیت دارد. بنابراین ظرفیت ۳۳۰ kVA در حالت اضطراری نباید به‌عنوان توان قابل استفاده دائمی در هر شرایطی در نظر گرفته شود و انتخاب نهایی باید بر اساس نیاز واقعی پروژه انجام شود.

سیستم خنک‌کاری این مجموعه با رادیاتور نصب‌شده روی ژنراتور طراحی شده است. ظرفیت مایع خنک‌کننده همراه با رادیاتور ۵۰ لیتر اعلام شده و اطلاعات مربوط به جریان هوای سیستم خنک‌کاری نیز در دیتاشیت درج شده است. ظرفیت دفع حرارت کل مجموعه در اطلاعات فنی ارائه شده و محدودیت جریان هوای سیستم خنک‌کاری نیز مشخص شده است. این موارد هنگام طراحی محل نصب، تهویه و مسیر گردش هوا اهمیت دارند و باید در زمان اجرای پروژه مورد توجه قرار گیرند.

سیستم اگزوز نیز دارای مشخصات مشخصی برای طراحی و نصب است. جریان گاز خروجی اگزوز، دمای گازهای خروجی و حداکثر فشار برگشتی در دیتاشیت محصول اعلام شده‌اند. دمای گاز اگزوز ۵۰۰ درجه سانتی‌گراد و حداکثر فشار برگشتی ۵۶۰ میلی‌متر جیوه درج شده است. این مشخصات برای طراحی مسیر خروج دود، انتخاب تجهیزات مرتبط با اگزوز و تأمین تهویه مناسب محل نصب اهمیت دارند.

Cummins C330 D5 در پیکربندی‌های Open و Enclosed قابل ارائه است و برای هر دو نوع، ابعاد و اطلاعات مربوط به نصب در دیتاشیت ارائه شده است. ابعاد استاندارد مجموعه باز شامل طول ۳۱۳۵ میلی‌متر، عرض ۱۱۰۰ میلی‌متر و ارتفاع ۱۹۲۸ میلی‌متر است. برای مجموعه محصور نیز ابعاد استاندارد جداگانه‌ای در مشخصات فنی درج شده است. توجه به ابعاد واقعی دستگاه در زمان طراحی اتاق ژنراتور، مسیر انتقال، فضای سرویس و محل نصب ضروری است.

وزن دستگاه نیز بسته به شرایط و تجهیزات نصب‌شده قابل توجه است. در دیتاشیت، وزن خشک مجموعه ۴۰۹۵ کیلوگرم و وزن مرطوب آن ۴۷۳۴ کیلوگرم اعلام شده است. این ارقام مربوط به مجموعه‌ای با تجهیزات استاندارد هستند و در پیکربندی‌های دیگر ممکن است تفاوت داشته باشند. بنابراین برای طراحی فونداسیون، حمل دستگاه، انتخاب جرثقیل یا تجهیزات جابه‌جایی و آماده‌سازی محل نصب باید وزن دقیق پیکربندی مورد نظر بررسی شود.

از نظر کاربرد، Cummins C330 D5 می‌تواند برای پروژه‌هایی مورد توجه قرار گیرد که نیاز به منبع برق اضطراری با ظرفیت ۳۳۰ kVA یا منبع Prime با ظرفیت ۳۰۰ kVA دارند. استفاده از موتور QSL9G5 و آلترناتور HC4D، همراه با سیستم خنک‌کاری رادیاتوری و کنترل الکترونیکی، این مدل را برای طیف متنوعی از کاربردهای تولید برق قابل بررسی می‌کند. با این حال، انتخاب مدل مناسب باید بر اساس محاسبه بار مصرفی، شرایط محیطی، مدت زمان کارکرد و نوع تجهیزات متصل به ژنراتور انجام شود.

برای استفاده از این دیزل ژنراتور در یک پروژه، بررسی دقیق مشخصات بار اهمیت زیادی دارد. تجهیزات موتوری، پمپ‌ها، کمپرسورها و سایر مصرف‌کننده‌هایی که جریان راه‌اندازی بالایی دارند، ممکن است به ظرفیت بیشتری در زمان استارت نیاز داشته باشند. به همین دلیل، صرفاً مقایسه مجموع توان مصرفی با ظرفیت اسمی ژنراتور برای انتخاب نهایی کافی نیست. مشخصات Prime و Standby، نوع بار و شرایط بهره‌برداری باید هم‌زمان مورد بررسی قرار گیرند.

در مجموع، دیزل ژنراتور Cummins C330 D5 با توان Standby برابر ۳۳۰ kVA معادل ۲۶۴ kW و توان Prime برابر ۳۰۰ kVA معادل ۲۴۰ kW، موتور Cummins QSL9G5 شش سیلندر، سیستم Turbocharged و Charge Air Cooled، آلترناتور HC4D، ولتاژ ۳۸۰ تا ۴۱۵ ولت و فرکانس ۵۰ هرتز، یک مجموعه تولید برق با ظرفیت بالا برای کاربردهای اضطراری و Prime Power محسوب می‌شود. مصرف سوخت مشخص در نقاط مختلف بار، سیستم خنک‌کاری رادیاتوری، کنترل الکترونیکی، پیکربندی‌های Open و Enclosed و اطلاعات کامل مربوط به ابعاد و وزن، امکان ارزیابی فنی این مدل را پیش از خرید و نصب فراهم می‌کنند.
