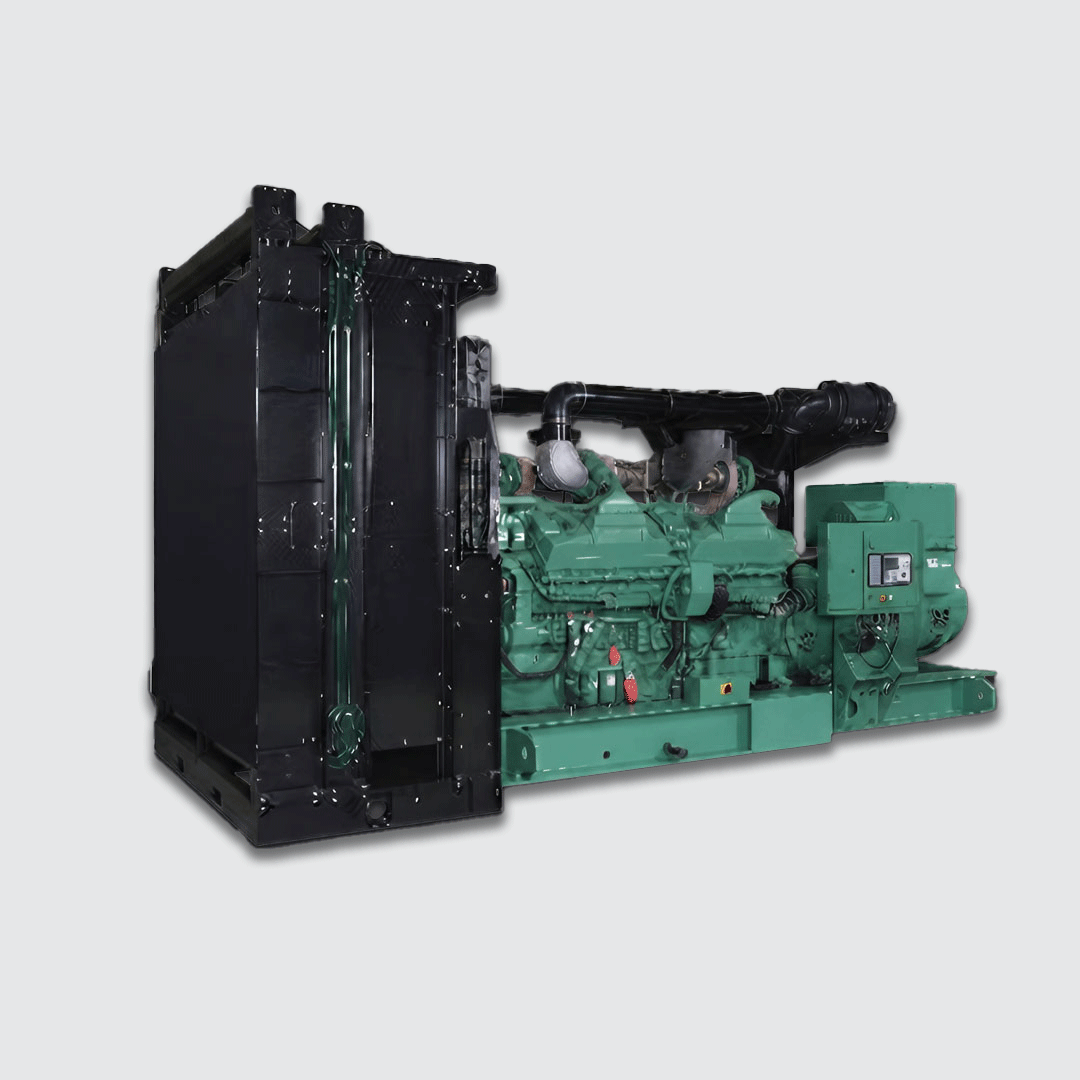

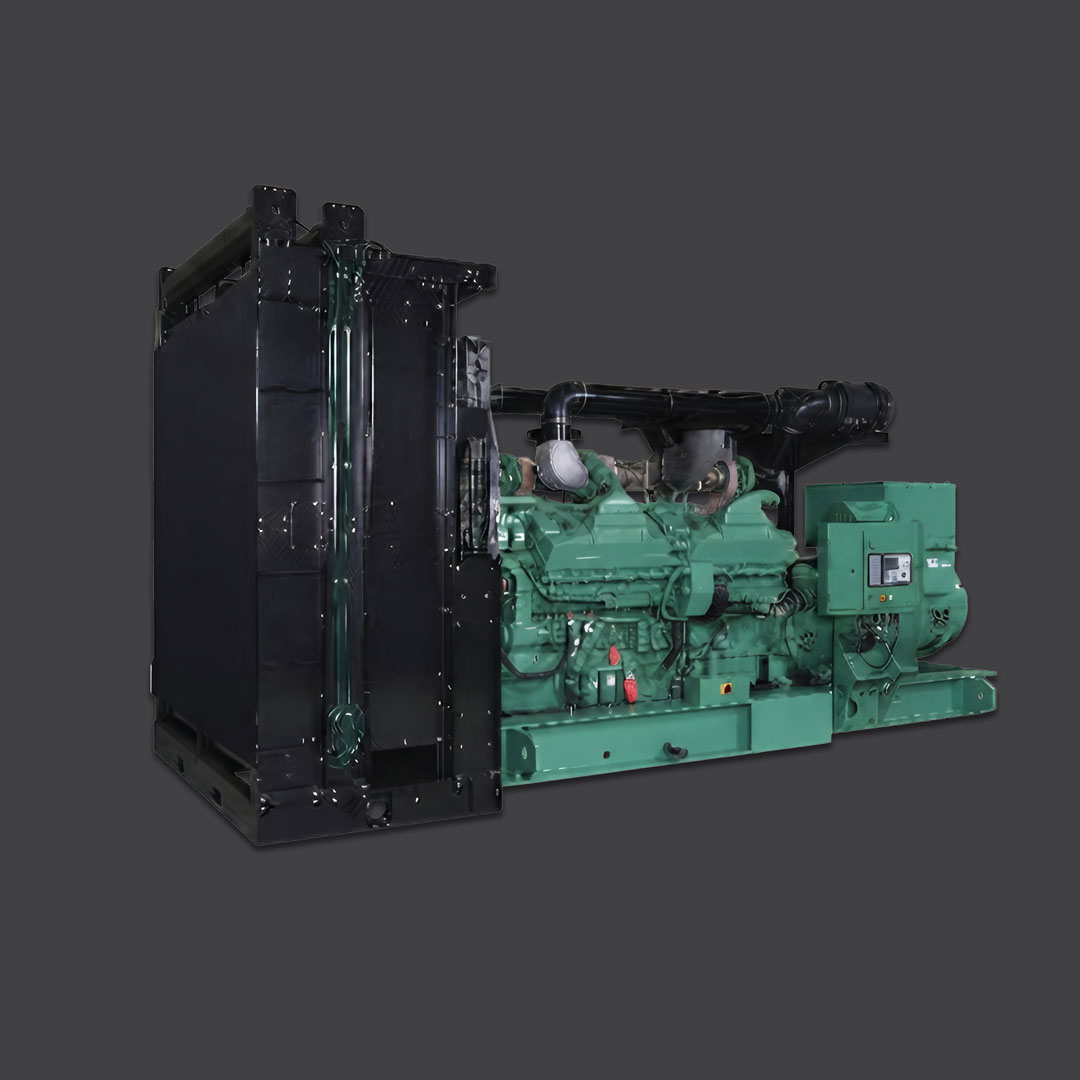

دیزل ژنراتور کامینز C220 D5e

دیزل ژنراتور کامینز C220 D5e یکی از مدل‌های قدرتمند در رده ژنراتورهای دیزلی است که برای تأمین برق اضطراری و استفاده در پروژه‌های مختلف طراحی شده است. این مدل با فرکانس ۵۰ هرتز و سوخت دیزل کار می‌کند و توان Standby آن ۲۲۰ کاوا معادل ۱۷۶ کیلووات و توان Prime آن ۲۰۰ کاوا معادل ۱۶۰ کیلووات است. این ظرفیت، C220 D5e را برای مجموعه‌هایی که به یک منبع برق پشتیبان با توان بالا نیاز دارند، به گزینه‌ای قابل بررسی تبدیل می‌کند.

موتور دیزل Cummins QSB7G5

موتور مورد استفاده در دیزل ژنراتور C220 D5e مدل QSB7G5 است. این موتور دارای ساختار چهارزمانه، شش سیلندر خطی و سیستم توربوشارژ به همراه خنک‌کاری هوای شارژ است. توان خروجی ناخالص موتور در حالت Standby برابر با ۲۱۳ کیلووات و در حالت Prime برابر با ۱۸۲ کیلووات اعلام شده است. موتور با سرعت نامی ۱۵۰۰ دور در دقیقه کار می‌کند و نسبت تراکم آن ۱۷.۳ به ۱ است.

قطر سیلندر موتور ۱۰۷ میلی‌متر و کورس پیستون ۱۲۴ میلی‌متر است. سرعت پیستون ۶.۲ متر بر ثانیه اعلام شده و ظرفیت روغن موتور ۱۴ لیتر است. سیستم کنترل دور موتور از نوع Electronic Governor بوده و استارت موتور با ولتاژ ۱۲ ولت DC انجام می‌شود. همچنین حداکثر جریان سوخت در مشخصات فنی ۱۰۶ لیتر در ساعت اعلام شده است.

توان و عملکرد دیزل ژنراتور C220 D5e

توان اضطراری ۲۲۰ کاوا و توان Prime برابر با ۲۰۰ کاوا از مهم‌ترین مشخصات این مدل هستند. در حالت Standby، توان دستگاه ۱۷۶ کیلووات و در حالت Prime، توان آن ۱۶۰ کیلووات است. این اختلاف توان به نوع کاربری و شرایط بهره‌برداری دستگاه مربوط می‌شود و انتخاب حالت مناسب باید بر اساس نیاز واقعی پروژه و نوع بار انجام شود.

دیزل ژنراتور کامینز C220 D5e برای کار در فرکانس ۵۰ هرتز طراحی شده است. هنگام انتخاب دستگاه برای یک پروژه مشخص، علاوه بر توان نامی، عواملی مانند نوع بار، مشخصات شبکه برق و شرایط محل نصب نیز باید مورد بررسی قرار گیرند.

مصرف سوخت

مصرف سوخت یکی از عوامل مهم در انتخاب و بهره‌برداری از دیزل ژنراتور است. در مدل C220 D5e، میزان مصرف سوخت برای چهار سطح بار شامل یک‌چهارم، نصف، سه‌چهارم و بار کامل ارائه شده است. در حالت Standby، مصرف سوخت به‌ترتیب ۱۶.۴۰، ۲۹.۲۹، ۳۹.۳۸ و ۴۸.۸۳ لیتر در ساعت است. در حالت Prime نیز این مقادیر به‌ترتیب ۱۵.۱۵، ۲۷.۵۱، ۳۶.۷۸ و ۴۵.۶۰ لیتر در ساعت اعلام شده‌اند.

این اطلاعات برای برآورد میزان سوخت موردنیاز، برنامه‌ریزی زمان کارکرد و انتخاب ظرفیت مناسب مخزن سوخت کاربرد دارد. مصرف واقعی دستگاه با توجه به میزان بار و شرایط بهره‌برداری می‌تواند متفاوت باشد.

سیستم هوا و اگزوز

موتور Cummins QSB7G5 به سیستم توربوشارژ و خنک‌کاری هوای شارژ مجهز است. میزان هوای احتراق در حالت Standby برابر با ۱۲.۷۲ مترمکعب در دقیقه و در حالت Prime برابر با ۱۲.۳۰ مترمکعب در دقیقه اعلام شده است. حداکثر محدودیت فیلتر هوا نیز در مشخصات فنی دستگاه درج شده است.

جریان گازهای خروجی در بار نامی برای حالت Standby برابر با ۳۵.۸۲ مترمکعب در دقیقه و برای حالت Prime برابر با ۳۴.۱۴ مترمکعب در دقیقه است. دمای گازهای خروجی در حالت‌های مختلف نیز در دیتاشیت مشخص شده و حداکثر فشار برگشتی اگزوز ۱۰.۲ کیلوپاسکال اعلام شده است.

سیستم خنک‌کاری

دیزل ژنراتور کامینز C220 D5e به سیستم خنک‌کاری رادیاتوری استاندارد مجهز است. دمای محیط طراحی این سیستم ۵۰ درجه سانتی‌گراد اعلام شده و ظرفیت مایع خنک‌کننده همراه با رادیاتور ۳۰.۲ لیتر است. جریان هوای سیستم خنک‌کاری نیز ۵.۹۱ مترمکعب بر ثانیه در شرایط مشخص‌شده در دیتاشیت اعلام شده است.

سیستم خنک‌کاری رادیاتوری برای کنترل دمای موتور در زمان فعالیت دستگاه مورد استفاده قرار می‌گیرد. هنگام نصب ژنراتور نیز باید فضای کافی برای گردش هوا و عملکرد صحیح سیستم خنک‌کاری در نظر گرفته شود.

آلترناتور و مشخصات الکتریکی

در دیتاشیت C220 D5e دو مدل آلترناتور برای این مجموعه معرفی شده است. آلترناتورهای UCI274H و UCI274J دارای اتصال Wye و خروجی سه‌فاز هستند. ولتاژ اعلام‌شده برای UCI274H برابر با ۳۸۰ تا ۴۱۵ ولت و برای UCI274J برابر با ۳۸۰ تا ۴۴۰ ولت است. همچنین اطلاعات مربوط به Duty و افزایش دمای آلترناتورها در مشخصات فنی ارائه شده است.

انتخاب آلترناتور مناسب باید بر اساس ولتاژ موردنیاز پروژه و مشخصات شبکه برق انجام شود. بررسی دقیق این موارد پیش از سفارش و نصب دستگاه، از اهمیت بالایی برخوردار است.

ابعاد و وزن

دیزل ژنراتور C220 D5e در پیکربندی‌های Open و Enclosed ارائه شده است. وزن خشک و تر دستگاه در دیتاشیت برای این دو نسخه مشخص شده و وزن نهایی می‌تواند با توجه به تجهیزات و پیکربندی دستگاه متفاوت باشد. اطلاعات مربوط به وزن برای برنامه‌ریزی حمل، جابه‌جایی و نصب ژنراتور اهمیت دارد.

ابعاد استاندارد نسخه Open برابر با ۲۶۵۶ میلی‌متر طول، ۱۱۰۰ میلی‌متر عرض و ۱۶۵۸ میلی‌متر ارتفاع اعلام شده است. نسخه Enclosed نیز دارای طول ۳۹۰۰ میلی‌متر، عرض ۱۱۰۰ میلی‌متر و ارتفاع ۲۲۴۶ میلی‌متر است. این ابعاد باید هنگام طراحی فضای نصب و مسیر انتقال دستگاه مورد توجه قرار گیرند.

کاربرد دیزل ژنراتور ۲۲۰ کاوا

دیزل ژنراتور کامینز C220 D5e با توان Standby برابر ۲۲۰ کاوا و توان Prime برابر ۲۰۰ کاوا می‌تواند برای مجموعه‌هایی که به برق پشتیبان یا منبع تولید برق مستقل نیاز دارند مورد استفاده قرار گیرد. ظرفیت این دستگاه آن را برای پروژه‌هایی با بار الکتریکی متناسب با این محدوده توان قابل استفاده می‌کند.

برای انتخاب صحیح ژنراتور، تنها توان نامی دستگاه کافی نیست و باید عواملی مانند نوع بار، میزان مصرف، شرایط محیطی، ساعات کارکرد و مشخصات شبکه برق نیز بررسی شوند. انتخاب میان نسخه Open و Enclosed نیز باید با توجه به شرایط محل نصب و نیاز پروژه انجام شود.

استانداردهای توان

در دیتاشیت C220 D5e، تعاریف مربوط به حالت‌های مختلف توان نیز ارائه شده است. Emergency Standby Power یا ESP برای تأمین برق در زمان قطع منبع برق مطمئن و مطابق استاندارد ISO ۸۵۲۸ تعریف شده است. Prime Power یا PRP نیز برای تأمین برق در برابر بار متغیر و برای مدت نامحدود تعریف شده و مطابق ISO ۸۵۲۸ است. همچنین برای Prime Power قابلیت اضافه‌بار ۱۰ درصدی مطابق استانداردهای ذکرشده در دیتاشیت اعلام شده است.

شناخت تفاوت میان توان Standby و Prime هنگام انتخاب دیزل ژنراتور اهمیت زیادی دارد. توان اضطراری برای شرایط قطعی برق در نظر گرفته می‌شود، در حالی که توان Prime برای کاربردهایی تعریف شده است که ژنراتور برای مدت طولانی با بار متغیر مورد استفاده قرار می‌گیرد.

جمع‌بندی

دیزل ژنراتور Cummins C220 D5e با توان اضطراری ۲۲۰ کاوا و توان پرایم ۲۰۰ کاوا، موتور QSB7G5، ساختار چهارزمانه شش سیلندر، سیستم توربوشارژ و خنک‌کاری هوای شارژ، گاورنر الکترونیکی، آلترناتور سه‌فاز و سیستم خنک‌کاری رادیاتوری، گزینه‌ای مناسب برای پروژه‌هایی است که به منبع برق مستقل یا پشتیبان با ظرفیت ۲۲۰ کاوا نیاز دارند.

مشخصات دقیق مربوط به مصرف سوخت، موتور، سیستم هوا و اگزوز، خنک‌کاری، آلترناتور، ابعاد و وزن، امکان بررسی فنی این مدل را پیش از خرید و نصب فراهم می‌کند. برای انتخاب نهایی دیزل ژنراتور C220 D5e، لازم است توان موردنیاز، نوع بار، شرایط محیطی، نحوه بهره‌برداری و مشخصات محل نصب با اطلاعات فنی دستگاه مطابقت داده شود.
