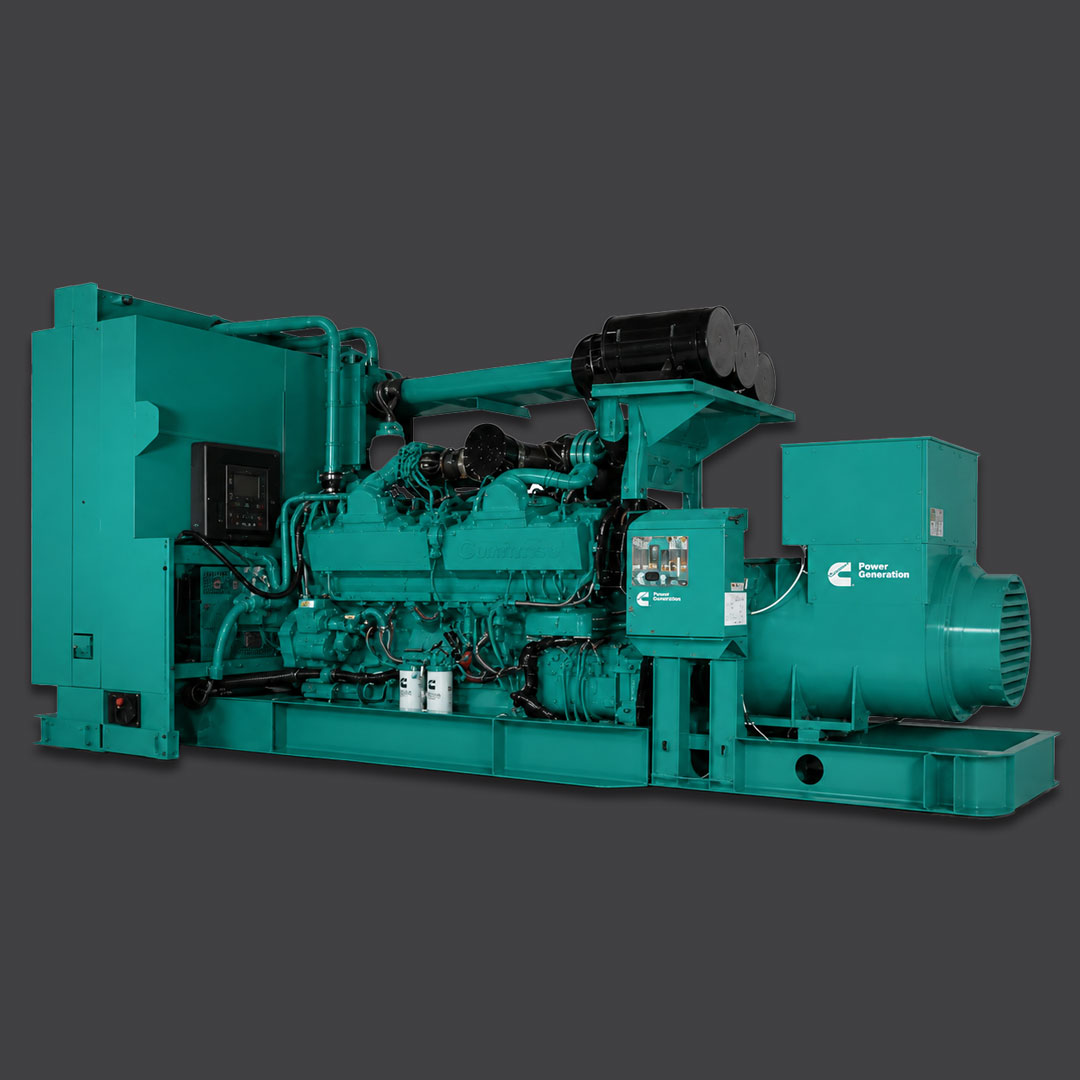

دیزل ژنراتور کامینز C2750D5BE

دیزل ژنراتور Cummins C2750D5BE یکی از ژنراتورهای توان بالای کامینز است که برای تأمین برق اضطراری در پروژه‌ها و مجموعه‌هایی با نیاز توان بالا طراحی شده است. این مدل با فرکانس کاری ۵۰ هرتز و سوخت دیزل، دارای توان اضطراری ۲۷۵۰ kVA معادل ۲۲۰۰ kW است و می‌تواند برای تأمین برق در زمان قطع منبع برق اصلی مورد استفاده قرار گیرد. مطابق دیتاشیت، این مدل دارای رده آلایندگی EPA NSPS Stationary Emergency Tier ۲ است.

موتور دیزل کامینز QSK60-G23

قلب اصلی C2750D5BE، موتور Cummins QSK60-G23 است. این موتور از نوع V16 با بلوک چدنی بوده و به سیستم توربوشارژ و خنک‌کاری هوای ورودی در دمای پایین (Low Temperature After-Cooled) مجهز شده است. توان خروجی ناخالص موتور در دیتاشیت ۲۳۷۰ کیلووات مکانیکی، معادل ۳۱۷۷ اسب بخار اعلام شده است.

موتور با سرعت نامی ۱۵۰۰ دور بر دقیقه کار می‌کند و نسبت تراکم آن ۱۴:۵:۱ ذکر شده است. حجم روغن‌کاری موتور نیز ۳۹۷ لیتر اعلام شده که متناسب با ابعاد و توان بالای این موتور است. سیستم گاورنر موتور از نوع الکترونیکی بوده و ولتاژ استارت آن ۲۴ ولت DC است.

توان و ظرفیت تولید برق

توان نامی اضطراری این ژنراتور ۲۷۵۰ kVA / ۲۲۰۰ kW است. چنین ظرفیتی، C2750D5BE را در گروه ژنراتورهای بسیار پرقدرت قرار می‌دهد و آن را برای کاربردهایی که به برق اضطراری با ظرفیت بالا نیاز دارند، مناسب می‌کند.

دیتاشیت مصرف سوخت را در چهار سطح بار ارائه کرده است. در بار ۲۵ درصد، مصرف سوخت ۱۶۳.۴ لیتر در ساعت، در بار ۵۰ درصد ۳۱۴.۷ لیتر در ساعت، در بار ۷۵ درصد ۴۳۵.۷ لیتر در ساعت و در بار کامل ۵۵۱.۴ لیتر در ساعت است. این مقادیر به‌ترتیب معادل ۴۳.۲، ۸۳.۱، ۱۱۵.۱ و ۱۴۵.۷ گالن آمریکا در ساعت هستند.

سیستم سوخت و جریان مصرفی

حداکثر جریان سوخت موتور در دیتاشیت ۹۹۶ لیتر در ساعت اعلام شده است. همچنین حداکثر محدودیت ورودی سوخت ۱۶.۹ کیلوپاسکال و حداکثر دمای ورودی سوخت ۷۱ درجه سانتی‌گراد ذکر شده است. این اطلاعات در طراحی و انتخاب سیستم تأمین سوخت، لوله‌کشی و تجهیزات جانبی اهمیت دارند.

برای پروژه‌هایی که از این ژنراتور استفاده می‌کنند، ظرفیت مخزن سوخت و سیستم انتقال سوخت باید متناسب با مدت زمان موردنیاز برای کارکرد اضطراری و شرایط بهره‌برداری انتخاب شود.

سیستم هوای ورودی و اگزوز

موتور QSK60-G23 برای احتراق به حجم قابل توجهی از هوای ورودی نیاز دارد. میزان هوای احتراق در دیتاشیت ۱۶۳ مترمکعب در دقیقه یا ۵۷۸۳ فوت مکعب در دقیقه اعلام شده است. حداکثر محدودیت فیلتر هوای تمیز و کثیف نیز به‌ترتیب ۱.۴۹ و ۶.۲۲ کیلوپاسکال ذکر شده است.

در سمت اگزوز، جریان گازهای خروجی در بار نامی ۴۰۵ مترمکعب در دقیقه است و دمای اگزوز به ۴۸۰ درجه سانتی‌گراد می‌رسد. حداکثر فشار برگشتی مجاز نیز ۶.۸ کیلوپاسکال اعلام شده است. این مشخصات باید هنگام طراحی مسیر اگزوز، سایز لوله‌ها و تجهیزات مربوط به خروج گازهای احتراق مورد توجه قرار گیرند.

سیستم خنک‌کاری و عملکرد در دمای بالا

C2750D5BE در پیکربندی استاندارد خود از سیستم خنک‌کاری رادیاتوری نصب‌شده روی ژنراتور استفاده می‌کند. دمای محیط طراحی سیستم خنک‌کاری ۵۰ درجه سانتی‌گراد اعلام شده است که برای شرایط محیطی گرم اهمیت ویژه‌ای دارد.

ظرفیت مایع خنک‌کننده به همراه رادیاتور ۶۰۲.۸ لیتر یا ۱۵۹.۲ گالن آمریکا است. جریان هوای سیستم خنک‌کاری نیز ۴۸.۶ مترمکعب در ثانیه اعلام شده است. دیتاشیت همچنین مقدار کل دفع حرارت سیستم را ۱۰۱.۳ مگاژول در دقیقه ذکر می‌کند.

این مشخصات نشان می‌دهند که سیستم خنک‌کاری برای مدیریت حرارت تولیدشده توسط موتور و ژنراتور پرقدرت طراحی شده است؛ بااین‌حال، شرایط واقعی نصب، تهویه محل و پیکربندی نهایی باید مطابق طراحی پروژه بررسی شود.

آلترناتور و ولتاژ خروجی

برای C2750D5BE گزینه‌های مختلف آلترناتور و ولتاژ در دیتاشیت ارائه شده است. برای ولتاژهای پایین، آلترناتور LVSI804T2, W2, X2 با محدوده ولتاژ ۳۸۰ تا ۴۴۰ ولت معرفی شده است. برای کاربردهای ولتاژ متوسط نیز گزینه MVSI804T2, W2 با ولتاژ ۳۳۰۰ ولت وجود دارد.

همچنین برای کاربردهای ولتاژ بالا، گزینه‌های HVSI804T2 در محدوده‌های ۶۳۰۰ تا ۶۶۰۰ ولت و ۱۰۵۰۰ تا ۱۱۰۰۰ ولت ارائه شده‌اند. بنابراین انتخاب پیکربندی آلترناتور باید بر اساس ولتاژ موردنیاز پروژه و طراحی سیستم برق انجام شود.

ابعاد و وزن دیزل ژنراتور

C2750D5BE یک دستگاه صنعتی بزرگ و سنگین است و فضای کافی برای نصب، سرویس و دسترسی به اجزای آن باید در نظر گرفته شود. وزن خشک مجموعه استاندارد ۲۳,۷۱۶ کیلوگرم و وزن مرطوب آن ۲۴,۷۳۰ کیلوگرم اعلام شده است.

ابعاد مجموعه استاندارد Open Set برابر با ۷۱۱۲ میلی‌متر طول، ۲۳۸۸ میلی‌متر عرض و ۳۴۰۴ میلی‌متر ارتفاع است. دیتاشیت تأکید می‌کند که وزن و ابعاد اعلام‌شده مربوط به مجموعه دارای تجهیزات استاندارد است و پیکربندی‌های دیگر ممکن است وزن و ابعاد متفاوتی داشته باشند.

استانداردها و ریتینگ های توان

دیتاشیت کامینز تعاریف مختلفی برای ریتینگ‌های توان ارائه می‌دهد. Emergency Standby Power یا ESP برای تأمین برق بار متغیر در مدت زمان قطع برق منبع مطمئن شبکه تعریف شده و مطابق ISO ۸۵۲۸ است. همچنین رده‌های LTP، PRP و COP نیز در دیتاشیت توضیح داده شده‌اند که هرکدام شرایط متفاوتی برای مدت زمان کارکرد و نوع بار دارند.

بنابراین هنگام انتخاب ژنراتور، صرفاً نباید به عدد kVA توجه کرد؛ بلکه نوع کاربرد، مدت زمان کارکرد، الگوی بار و ریتینگ موردنیاز پروژه نیز باید بررسی شود.

جمع بندی

دیزل ژنراتور Cummins C2750D5BE با توان اضطراری ۲۷۵۰ kVA، موتور V16 مدل QSK60-G23، توان مکانیکی ۲۳۷۰ کیلووات و سرعت نامی ۱۵۰۰ rpm، یک گزینه توان بالا برای کاربردهای برق اضطراری است. وجود گزینه‌های مختلف آلترناتور با ولتاژهای ۳۸۰ تا ۴۴۰ ولت، ۳۳۰۰ ولت، ۶۳۰۰ تا ۶۶۰۰ ولت و ۱۰۵۰۰ تا ۱۱۰۰۰ ولت نیز امکان انتخاب پیکربندی متناسب با نیاز پروژه را فراهم می‌کند.
در کنار توان بالای تولید برق، اطلاعات دقیق مربوط به مصرف سوخت، سیستم خنک‌کاری، جریان هوای ورودی، مشخصات اگزوز، ابعاد و وزن، امکان بررسی فنی این ژنراتور را پیش از خرید و نصب فراهم می‌کند. انتخاب نهایی مدل و پیکربندی نیز باید بر اساس نیاز واقعی پروژه، شرایط نصب، ولتاژ شبکه و نوع ریتینگ موردنیاز انجام شود.
