دیزل ژنراتور کامینز

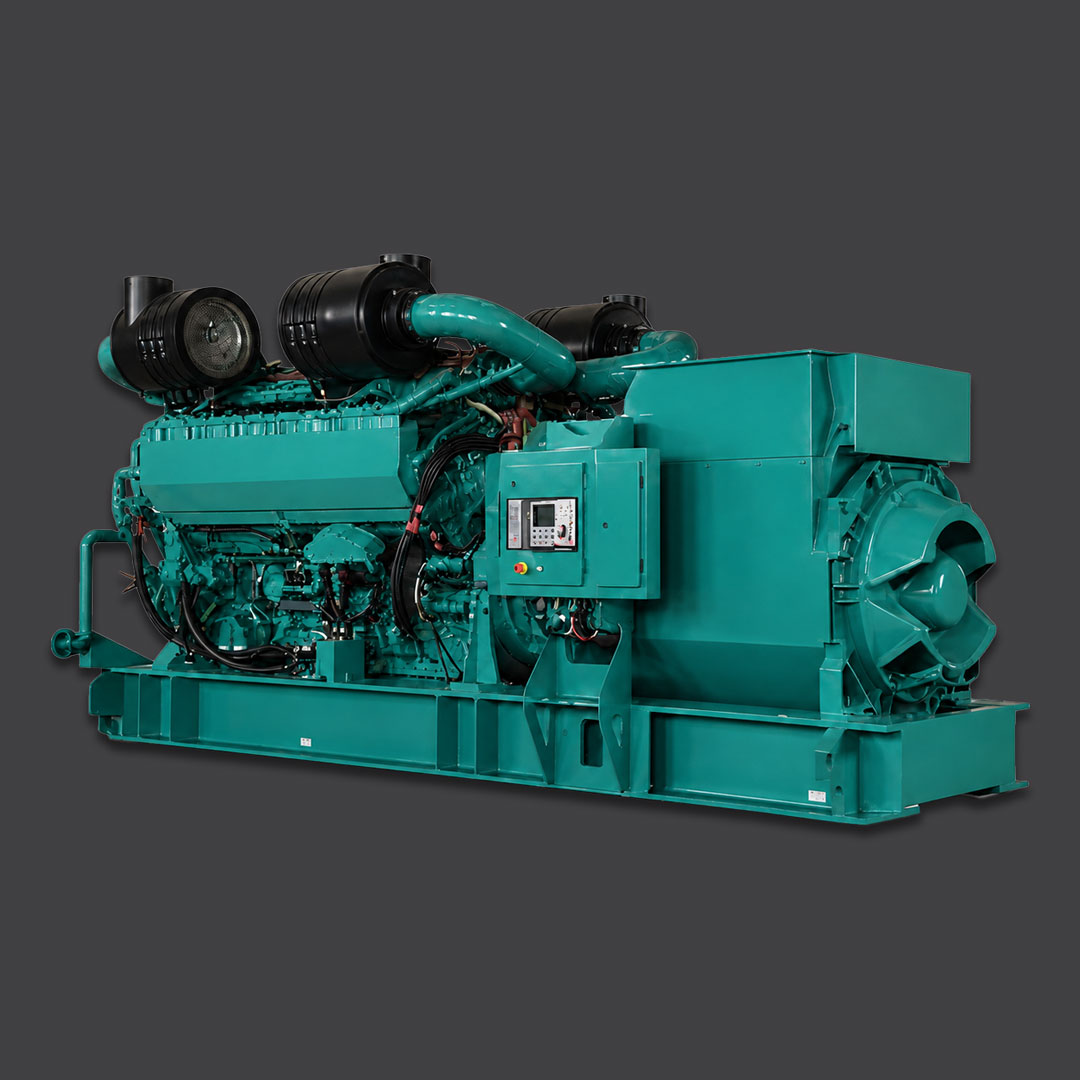

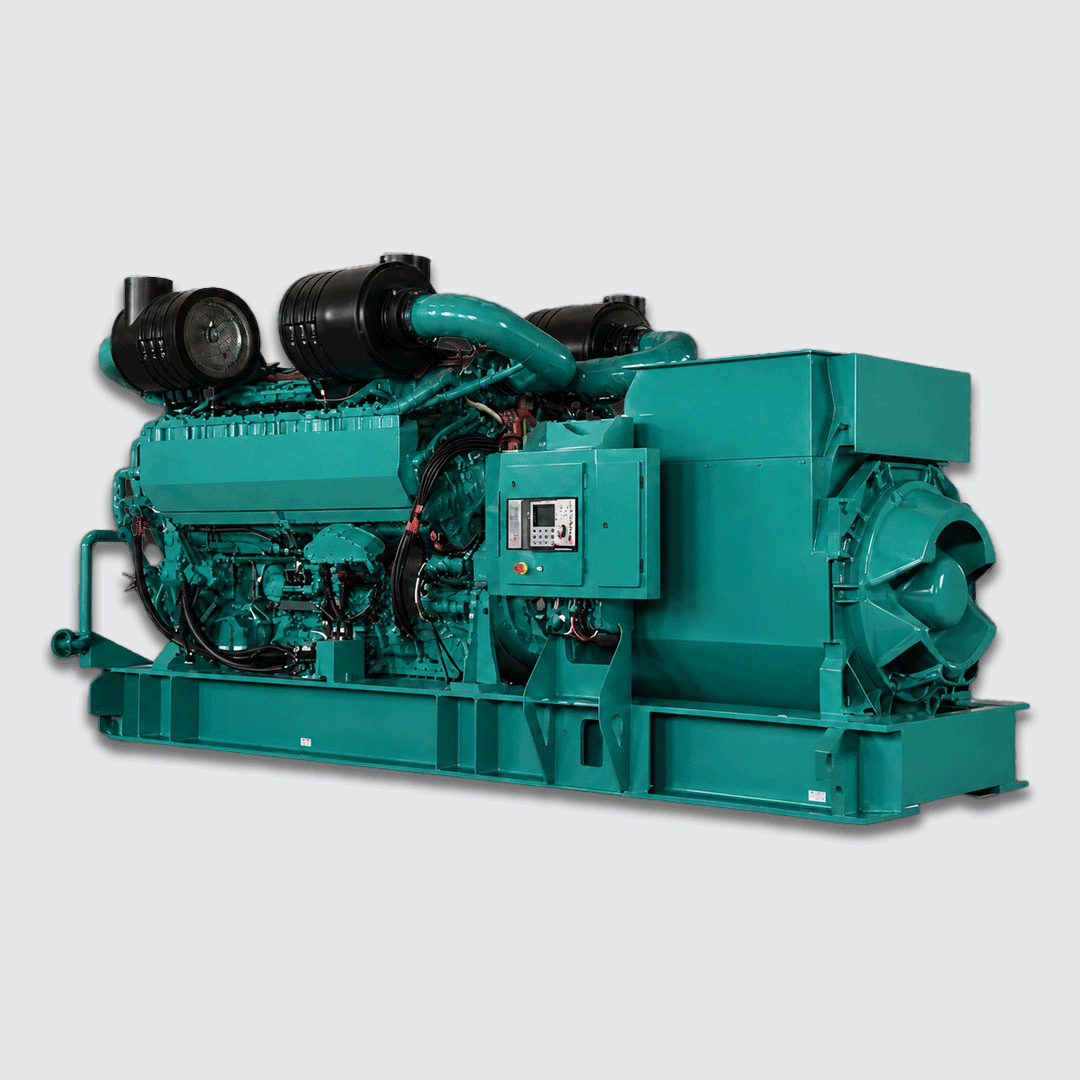

دیزل ژنراتور Cummins C3000 D5 یکی از ژنراتورهای توان بالای کامینز است که برای کاربردهای صنعتی و پروژه‌هایی با نیاز به تأمین برق قابل‌اعتماد طراحی شده است. این مدل با فرکانس ۵۰ هرتز و سوخت دیزل، در سه رده توان Standby، Prime و Continuous ارائه می‌شود. بر اساس دیتاشیت رسمی، توان این دستگاه در حالت اضطراری ۳۰۰۰ kVA معادل ۲۴۰۰ kW، در حالت Prime برابر با ۲۷۵۰ kVA معادل ۲۲۰۰ kW و در حالت Continuous برابر با ۲۱۰۰ kVA معادل ۱۶۸۰ kW است.

مشخصات موتور دیزل ژنراتور C3000 D5

قلب این ژنراتور، موتور دیزلی Cummins QSK78-G24 است. این موتور از نوع V18 با زاویه ۶۰ درجه و ساختار چدن است و از سیستم Turbocharged و Low Temperature After-Cooled بهره می‌برد. استفاده از این ساختار به موتور اجازه می‌دهد هوای ورودی را با عملکرد مناسب برای احتراق آماده کرده و توان موردنیاز ژنراتور را در رده‌های مختلف کاری تأمین کند.

قطر سیلندر این موتور ۱۷۰ میلی‌متر و کورس پیستون آن ۱۹۰ میلی‌متر است. موتور در دور نامی ۱۵۰۰ rpm کار می‌کند و سرعت پیستون آن ۱۱.۴ متر بر ثانیه اعلام شده است. نسبت تراکم موتور نیز ۱۵.۵:۱ است. ظرفیت روغن‌کاری موتور ۴۶۶ لیتر بوده و حداکثر دور مجاز موتور ۱۷۲۵ ± ۵۰ rpm اعلام شده است.

توان و ظرفیت تولید برق

یکی از مهم‌ترین ویژگی‌های C3000 D5، ظرفیت بالای تولید برق آن است. در حالت Standby این ژنراتور توان ۳۰۰۰ kVA / ۲۴۰۰ kW را ارائه می‌دهد. توان Prime دستگاه ۲۷۵۰ kVA / ۲۲۰۰ kW و توان Continuous آن ۲۱۰۰ kVA / ۱۶۸۰ kW است. این رده‌های توان، امکان انتخاب دستگاه را متناسب با نوع مصرف و شرایط پروژه فراهم می‌کنند.

در حالت Standby، مصرف سوخت در بار کامل ۶۱۹ لیتر بر ساعت اعلام شده است. در حالت Prime، مصرف سوخت در بار کامل ۵۵۱ لیتر بر ساعت و در حالت Continuous ۴۴۴ لیتر بر ساعت است. دیتاشیت همچنین مصرف سوخت را برای بارهای ۲۵، ۵۰ و ۷۵ درصد نیز ارائه کرده است.

ژنراتور و آلترناتور

C3000 D5 با گزینه‌های مختلف آلترناتور و ولتاژ ارائه شده است. در دیتاشیت، برای اتصال Wye سه‌فاز، آلترناتور LVSI804T با محدوده ولتاژ ۳۸۰ تا ۴۴۰ ولت و دمای افزایش‌یافته ۱۰۵، ۱۲۵ و ۱۵۰ درجه سانتی‌گراد ذکر شده است.

همچنین آلترناتورهای S9M1D-D,E,F,G,H برای ولتاژ ۳۳۰۰ ولت و S9H1D-E,F,G,H برای محدوده ولتاژ ۶۳۰۰ تا ۱۱۰۰۰ ولت معرفی شده‌اند. تمامی این گزینه‌ها در رده‌های کاری Standby، Prime و Continuous قابل استفاده هستند.

سیستم سوخت و مصرف

سیستم سوخت در این ژنراتور برای تأمین نیاز موتور قدرتمند QSK78-G24 طراحی شده است. حداکثر جریان سوخت موتور ۲۲۳۳ لیتر بر ساعت اعلام شده و حداکثر محدودیت ورودی سوخت با فیلتر تمیز ۱۲۷ میلی‌متر جیوه است. همچنین حداکثر دمای ورودی سوخت ۷۱ درجه سانتی‌گراد عنوان شده است.

مصرف واقعی سوخت به میزان بار و نوع ریتینگ دستگاه وابسته است. به همین دلیل، در طراحی سیستم سوخت‌رسانی پروژه باید شرایط کاری، بار مصرفی و رده توان موردنظر در نظر گرفته شود.

سیستم هوارسانی و اگزوز

موتور C3000 D5 از سیستم هوارسانی توربوشارژ و افترکولر با دمای پایین بهره می‌برد. میزان هوای احتراق در حالت Standby برابر ۲۰۱ مترمکعب در دقیقه، در Prime برابر ۱۸۸ مترمکعب در دقیقه و در Continuous برابر ۱۶۴ مترمکعب در دقیقه است. حداکثر محدودیت مجاز فیلتر هوا نیز ۶.۲ kPa اعلام شده است.

در بخش اگزوز، جریان گاز خروجی در بار نامی برای حالت‌های Standby، Prime و Continuous به‌ترتیب ۴۸۰، ۴۴۶ و ۳۸۵ مترمکعب در دقیقه اعلام شده است. دمای گاز اگزوز نیز به‌ترتیب ۴۵۸، ۴۴۶ و ۴۲۹ درجه سانتی‌گراد است و حداکثر فشار برگشتی اگزوز ۶.۸ kPa تعیین شده است.

سیستم خنک‌کاری

دیتاشیت این مدل، سیستم خنک‌کاری رادیاتوری نصب‌شده روی مجموعه را به‌عنوان Standard set-mounted radiator cooling معرفی می‌کند. جزئیات برخی پارامترهای سیستم خنک‌کاری در دیتاشیت با عبارت RTF مشخص شده‌اند؛ بنابراین برای ارائه اعداد دقیق این بخش، باید به نقشه یا مستندات تکمیلی مدل مراجعه شود.

ابعاد و وزن دیزل ژنراتور

C3000 D5 یک مجموعه ژنراتوری بزرگ و سنگین محسوب می‌شود. وزن خشک مجموعه در نسخه Open برابر ۲۰,۷۱۰ کیلوگرم و وزن تر آن ۲۱,۳۰۰ کیلوگرم اعلام شده است. این وزن‌ها مربوط به مجموعه دارای تجهیزات استاندارد هستند و برای پیکربندی‌های دیگر ممکن است متفاوت باشند.

ابعاد استاندارد Open Set نیز برابر با ۵۸۱۶ میلی‌متر طول، ۱۹۶۳ میلی‌متر عرض و ۲۱۶۶ میلی‌متر ارتفاع است. با توجه به ابعاد و وزن دستگاه، در زمان طراحی محل نصب باید فضای کافی برای استقرار، سرویس و دسترسی به تجهیزات در نظر گرفته شود.

ریتینگ های Standby، Prime و Continuous

یکی از نکات مهم هنگام انتخاب C3000 D5، تفاوت میان ریتینگ‌های مختلف آن است. Emergency Standby Power یا ESP برای تأمین برق در مدت قطعی منبع برق مطمئن در نظر گرفته شده است. Prime Power یا PRP برای بارهای متغیر و استفاده در ساعات نامحدود تعریف شده و مطابق دیتاشیت با استاندارد ISO ۸۵۲۸ مرتبط است.

در رده Prime، دیتاشیت قابلیت ۱۰ درصد اضافه‌بار را مطابق شرایط استانداردهای ذکرشده بیان می‌کند. در مقابل، رده Continuous برای تأمین پیوسته بار ثابت تا ظرفیت نامی کامل طراحی شده و قابلیت اضافه‌بار مستمر برای این رده در نظر گرفته نشده است.

کاربردهای دیزل ژنراتور Cummins C3000 D5

با توجه به ظرفیت بالای توان، موتور ۱۸ سیلندر و گزینه‌های مختلف آلترناتور، این مدل برای پروژه‌هایی که به توان الکتریکی بالا نیاز دارند مناسب است. انتخاب نهایی دستگاه باید بر اساس نوع بار، مدت زمان کارکرد، میزان بار، شرایط محیطی و رده توان موردنیاز انجام شود.

این ژنراتور می‌تواند در پروژه‌های صنعتی و زیرساختی که تأمین برق پایدار اهمیت بالایی دارد مورد استفاده قرار گیرد. همچنین وجود گزینه‌های ولتاژ پایین و متوسط/بالا در دیتاشیت، امکان تطبیق دستگاه با برخی نیازهای مختلف سیستم برق را فراهم می‌کند.

جمع بندی

Cummins C3000 D5 یک دیزل ژنراتور ۵۰ هرتز با موتور QSK78-G24 و توان اضطراری ۳۰۰۰ kVA است که برای کاربردهای توان بالا طراحی شده است. توان Prime آن ۲۷۵۰ kVA و توان Continuous آن ۲۱۰۰ kVA است. موتور V18 توربوشارژ و افترکولردار، آلترناتورهای متنوع، سیستم رادیاتوری و ساختار صنعتی، این مدل را به گزینه‌ای مناسب برای پروژه‌هایی با نیاز به تولید برق در مقیاس بالا تبدیل می‌کند.

برای انتخاب و اجرای صحیح این ژنراتور، علاوه بر توان نامی، باید نوع بار، رده کاری، مصرف سوخت، شرایط نصب، تهویه، سیستم اگزوز، ابعاد محل نصب و مشخصات شبکه برق نیز بررسی شود. دیتاشیت تأکید می‌کند که مشخصات فنی ممکن است بدون اطلاع قبلی تغییر کنند؛ بنابراین برای طراحی نهایی پروژه باید آخرین مستندات فنی و اطلاعات پیکربندی موردنظر بررسی شود.
