دیزل ژنراتور کامینز

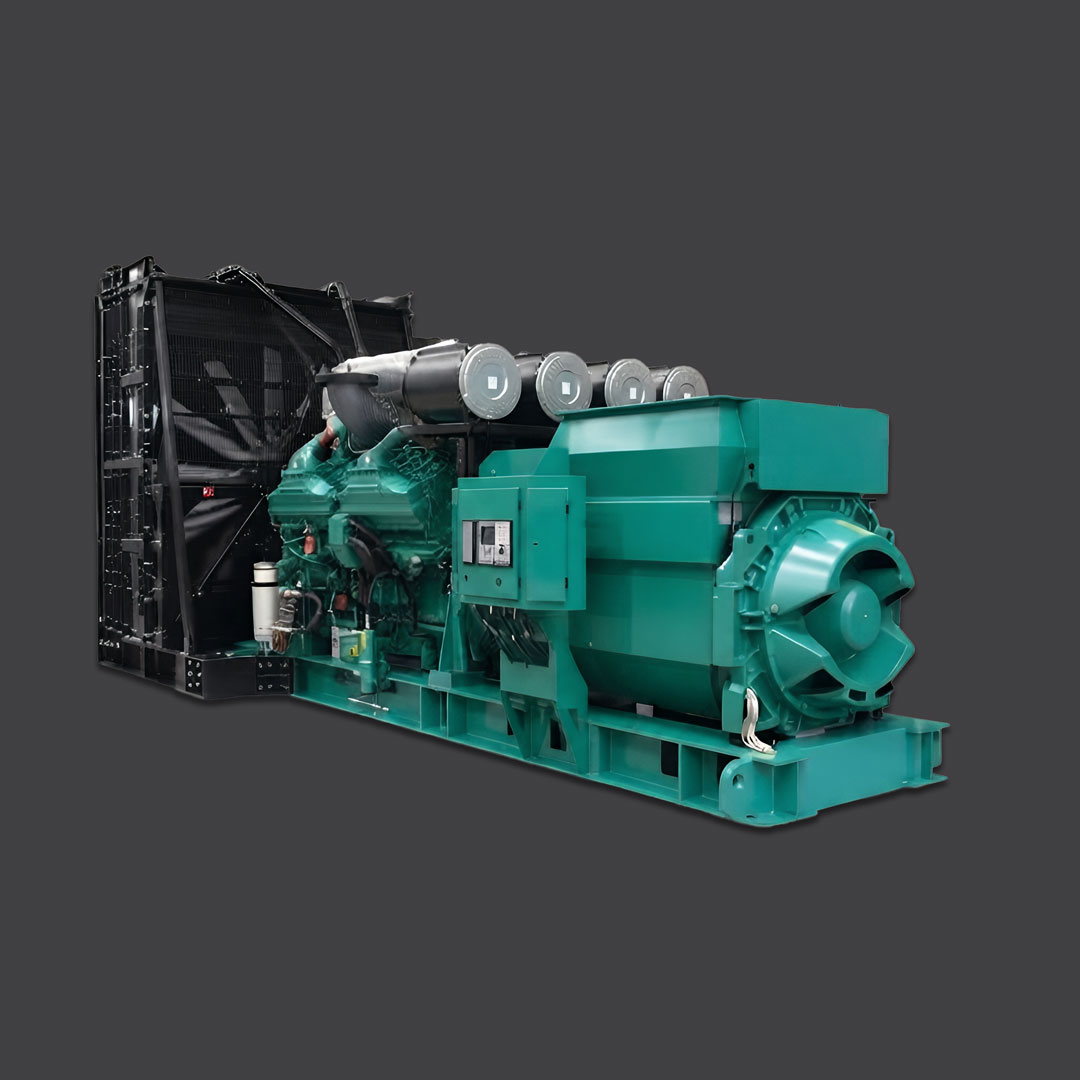

دیزل ژنراتور Cummins C3750 D5 یک مجموعه مولد برق با توان بالا است که برای تأمین انرژی در کاربردهای سنگین و زیرساخت‌هایی که به منبع برق قدرتمند نیاز دارند، طراحی شده است. این مدل با فرکانس ۵۰ هرتز و سوخت دیزل عرضه می‌شود و امکان استفاده در سه رده توان Standby، Prime و Continuous را فراهم می‌کند. بر اساس دیتاشیت، توان نامی این دستگاه در حالت Standby برابر با ۳۷۵۰ kVA (معادل ۳۰۰۰ kW)، در حالت Prime برابر با ۳۳۵۰ kVA (معادل ۲۶۸۰ kW) و در حالت Continuous برابر با ۳۰۰۰ kVA (معادل ۲۴۰۰ kW) است.

مشخصات موتور دیزل C3750 D5

موتور QSK95-G4

قلب اصلی این ژنراتور، موتور QSK95-G4 است. این موتور از نوع V شکل ۱۶ سیلندر بوده و از سیستم پرخوران Turbocharged و After-Cooled بهره می‌برد. توان خروجی ناخالص موتور در حالت‌های مختلف به‌ترتیب ۳۲۶۵ kWm در Standby، ۲۹۰۳ kWm در Prime و ۲۶۱۳ kWm در Continuous اعلام شده است.

قطر سیلندر موتور ۱۹۰ میلی‌متر و کورس پیستون ۲۱۰.۱ میلی‌متر است. همچنین نسبت تراکم موتور ۱۵.۵:۱ و سرعت نامی آن ۱۵۰۰ دور بر دقیقه است. ظرفیت روغن‌کاری موتور نیز ۶۴۷ لیتر اعلام شده که نشان‌دهنده ابعاد و کلاس کاری بالای این مجموعه است.

توان و رده‌های کاری ژنراتور

توان Standby

توان اضطراری یا Standby این مدل ۳۷۵۰ kVA است. این رده برای تأمین برق بار متغیر در زمان قطع برق منبع اصلی در نظر گرفته شده است. دیتاشیت، این رده را مطابق استاندارد ISO ۸۵۲۸ معرفی می‌کند.

توان Prime

توان Prime برابر ۳۳۵۰ kVA است. این حالت برای تأمین برق بار متغیر در مدت زمان نامحدود تعریف شده و طبق دیتاشیت، Prime Power مطابق ISO ۸۵۲۸ است. این ویژگی باعث می‌شود دستگاه برای کاربردهایی که نیاز به منبع برق اصلی و متغیر دارند، قابل بررسی باشد.

توان Continuous

در حالت Continuous، دستگاه ۳۰۰۰ kVA توان ارائه می‌کند. این رده برای تأمین مداوم برق بار ثابت تا ظرفیت نامی کامل و برای مدت نامحدود تعریف شده است. در این حالت قابلیت اضافه‌بار پایدار وجود ندارد.

مصرف سوخت

یکی از پارامترهای مهم در انتخاب دیزل ژنراتورهای توان بالا، میزان مصرف سوخت است. مصرف سوخت C3750 D5 بسته به میزان بار و نوع رده توان متفاوت است.

در حالت Standby، مصرف سوخت دستگاه از ۵۴ گالن بر ساعت در بار ۲۵ درصد شروع شده و در بار کامل به ۱۹۲ گالن بر ساعت می‌رسد. این مقادیر در واحد لیتر بر ساعت معادل ۲۰۴ تا ۷۲۷ لیتر بر ساعت هستند.

در حالت Prime، مصرف سوخت از ۴۹ گالن بر ساعت در بار ۲۵ درصد تا ۱۷۰ گالن بر ساعت در بار کامل اعلام شده است. در حالت Continuous نیز این میزان از ۴۵ تا ۱۵۵ گالن بر ساعت متغیر است.

سیستم خنک‌کاری

خنک‌کاری در دمای محیط بالا

C3750 D5 با گزینه‌های مختلف سیستم خنک‌کاری ارائه می‌شود. در پیکربندی High Ambient، دمای طراحی محیط تا ۴۳ درجه سانتی‌گراد اعلام شده و در پیکربندی High Ambient Compact این مقدار به ۴۴ درجه سانتی‌گراد می‌رسد. همچنین نسخه Enhanced High Ambient برای دمای طراحی ۵۲ درجه سانتی‌گراد معرفی شده است.

این تنوع در پیکربندی سیستم خنک‌کاری امکان انتخاب مناسب‌تر ژنراتور را بر اساس شرایط محیطی محل نصب فراهم می‌کند؛ البته انتخاب نهایی باید مطابق شرایط واقعی پروژه و مشخصات پیکربندی دستگاه انجام شود.

سیستم اگزوز

در بار نامی، جریان گازهای خروجی دستگاه بسته به رده توان بین ۵۰۱ تا ۵۸۹ مترمکعب در دقیقه اعلام شده است. دمای گاز اگزوز نیز بسته به حالت کاری حدود ۳۹۲ تا ۴۱۹ درجه سانتی‌گراد است. حداکثر فشار برگشتی اگزوز نیز ۷ kPa اعلام شده است.

آلترناتور و ولتاژهای قابل ارائه

تنوع ولتاژ

یکی از ویژگی‌های مهم C3750 D5، تنوع پیکربندی آلترناتور است. دیتاشیت گزینه‌هایی مانند ۳۸۰، ۴۰۰، ۴۱۵، ۴۴۰، ۶۹۰، ۳۳۰۰، ۶۰۰۰، ۶۳۰۰، ۶۶۰۰، ۱۰,۰۰۰، ۱۰,۵۰۰ و ۱۱,۰۰۰ ولت را در پیکربندی‌های مختلف Wye و سه‌فاز نشان می‌دهد.

بنابراین هنگام سفارش یا انتخاب دستگاه باید ولتاژ خروجی، نوع کاربری، رده کاری و مشخصات شبکه برق پروژه به‌طور دقیق تعیین شود؛ زیرا همه پیکربندی‌های آلترناتور الزاماً برای یک شرایط کاری یکسان نیستند.

عملکرد در ارتفاع و دمای بالا

Derating

شرایط محیطی مانند ارتفاع از سطح دریا و دمای محیط می‌تواند روی توان قابل استفاده ژنراتور تأثیر بگذارد. برای C3750 D5، دیتاشیت ضرایب کاهش توان متفاوتی را برای سیستم‌های خنک‌کاری و رده‌های Standby، Prime و Continuous ارائه کرده است.

برای نمونه، در سیستم High Ambient در حالت Standby، توان کامل تا ارتفاع ۱۰۹۰ متر در دمای محیط تا ۴۰ درجه سانتی‌گراد در دسترس است و بالاتر از این شرایط، کاهش توان مطابق ضرایب مشخص‌شده در دیتاشیت اعمال می‌شود. در سیستم Enhanced High Ambient نیز شرایط متفاوتی برای دما و ارتفاع در نظر گرفته شده است.

به همین دلیل برای پروژه‌هایی که در مناطق مرتفع یا گرمسیر اجرا می‌شوند، انتخاب پیکربندی صحیح سیستم خنک‌کاری و محاسبه Derating اهمیت زیادی دارد.

وزن و ابعاد کاری مجموعه

وزن خشک مجموعه ژنراتور در پیکربندی استاندارد حدود ۲۸,۸۰۱ کیلوگرم و وزن تر آن حدود ۳۰,۶۶۸ کیلوگرم اعلام شده است. این ارقام نشان می‌دهند که C3750 D5 در رده ژنراتورهای بسیار بزرگ و سنگین قرار می‌گیرد و برای نصب آن باید الزامات مربوط به فونداسیون، حمل، جابه‌جایی و فضای نصب از قبل بررسی شود.

جمع بندی

دیزل ژنراتور Cummins C3750 D5 با موتور QSK95-G4، توان ۳۷۵۰ kVA در حالت Standby، ۳۳۵۰ kVA در حالت Prime و ۳۰۰۰ kVA در حالت Continuous، برای کاربردهای نیازمند توان الکتریکی بالا طراحی شده است. موتور ۱۶ سیلندر V شکل، تنوع پیکربندی آلترناتور، گزینه‌های مختلف سیستم خنک‌کاری و امکان کار در رده‌های مختلف توان، از مهم‌ترین مشخصات این مدل هستند.

با توجه به وزن و ظرفیت بالای این دستگاه، انتخاب آن باید بر اساس بار الکتریکی پروژه، نوع کاربری، شرایط دمایی و ارتفاع محل نصب، ولتاژ مورد نیاز و الزامات سیستم خنک‌کاری انجام شود. همچنین برای انتخاب دقیق پیکربندی آلترناتور و بررسی شرایط نصب، مراجعه به مشخصات فنی مربوط به همان پیکربندی ضروری است. دیتاشیت نیز برای پیکربندی‌های غیر استاندارد توصیه به بررسی اطلاعات مربوطه یا تماس با نماینده Cummins می‌کند.
