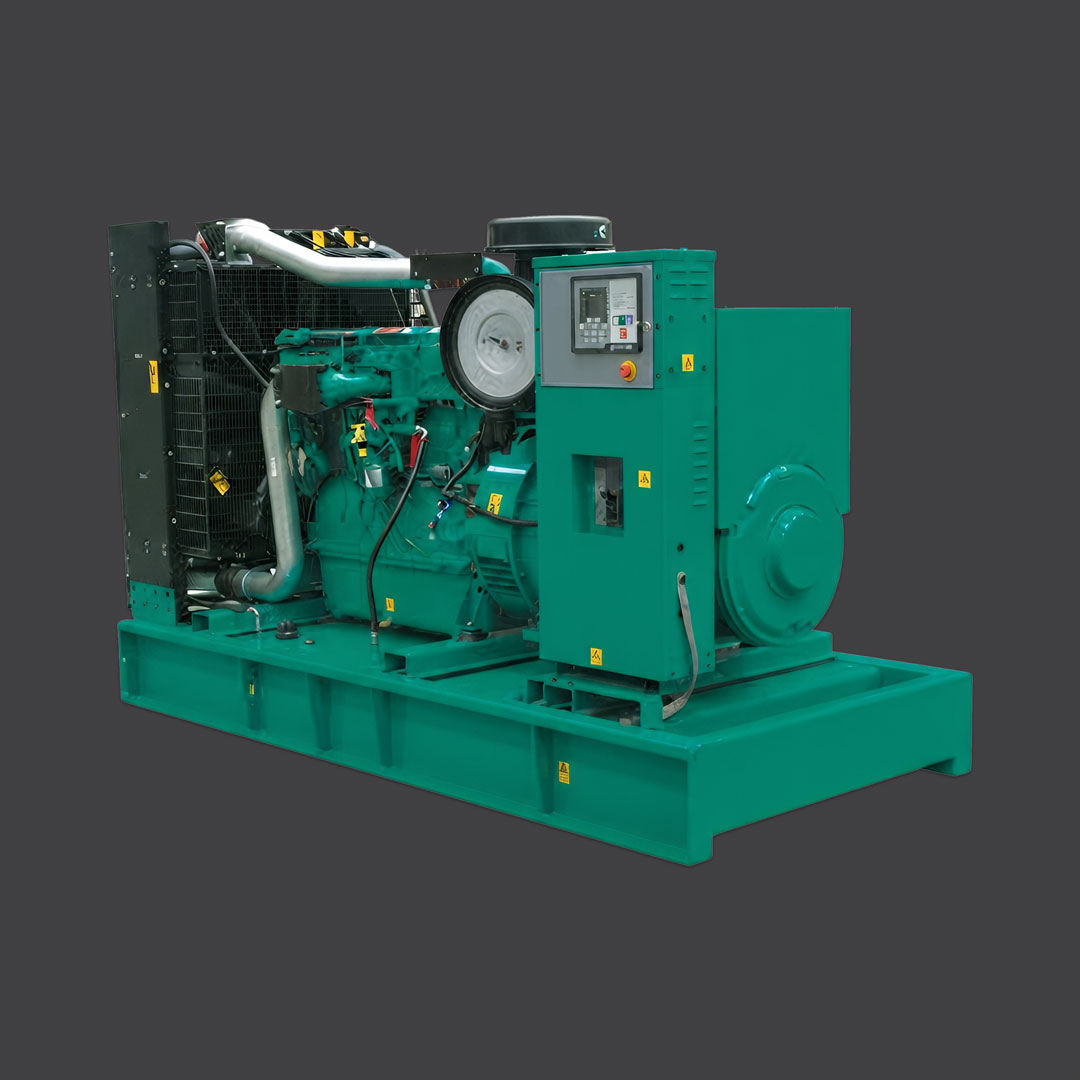

معرفی تخصصی دیزل ژنراتور کامینز مدل C640D5 (Cummins C640D5)

تأمین پایدار انرژی الکتریکی در واحدهای صنعتی، بیمارستان‌ها، مجتمع‌های تجاری بزرگ و پروژه‌های عمرانی دورافتاده، نیازمند تجهیزاتی است که بتوانند در شرایط بحرانی و قطع ناگهانی شبکه برق سراسری، بدون کوچک‌ترین وقفه وارد مدار شوند. دیزل ژنراتور کامینز مدل C640D5 با ظرفیت خروجی نامی ۶۴۰ کیلوولت‌آمپر (kVA) در حالت اضطراری (Standby) و ۵۸۲ کیلوولت‌آمپر در حالت پایه (Prime)، به‌عنوان یکی از استانداردهای برتر مهندسی برق در جهان شناخته می‌شود. این مجموعه دیزل ژنراتور به‌دلیل بهره‌مندی از مهندسی دقیق شرکت کامینز (Cummins)، بالاترین سطح اطمینان عملکرد را حتی در شرایط آب و هوایی دشوار و بارگذاری‌های مداوم تضمین می‌کند.

مشخصات فنی موتور (Engine Specifications) قلب تپنده این دیزل ژنراتور، موتور مدل KTAA19-G6 ساخت کامینز است. این موتور ۶ سیلندر خطی با بلوک چدن سنگین، مجهز به سیستم تنفس توربوشارژ و شارژ پس‌سردکننده هوای ورودی (Air to Air Aftercooled) است که به بهبود احتراق، کاهش آلایندگی و افزایش راندمان حجمی کمک شایانی می‌کند.

• توان ناخالص خروجی موتور در حالت اضطراری برابر با ۵۷۰ کیلووات (kWm) و در حالت پرایم برابر با ۵۲۰ کیلووات است.

• ابعاد سیلندر شامل قطر سیلندر (Bore) و کورس پیستون (Stroke) هر دو معادل ۱۵۹ میلی‌متر است که هندسه متقارن و تعادل مکانیکی فوق‌العاده‌ای را در دور نامی ۱۵۰۰ دور بر دقیقه (rpm) ایجاد می‌کند.

• سرعت پیستون برابر با ۷.۹ متر بر ثانیه و نسبت تراکم دستگاه معادل ۱۳.۹ به ۱ است.

• سیستم گاورنر از نوع الکترونیکی جهت کنترل دقیق فرکانس و سرعت در نوسانات بار تعبیه شده است.

• ظرفیت روغن‌کاری موتور ۵۰ لیتر و ولتاژ استارتر (راه‌اندازی) آن ۲۴ ولت است.

سیستم سوخت‌رسانی و راندمان مصرف سوخت سیستم سوخت دیزل ژنراتور کامینز C640D5 با حداکثر جریان سوخت عبوری ۲۵۰.۲ لیتر در ساعت و حداکثر مقاومت مجاز مجرای ورودی سوخت ۲۰۳.۲ میلی‌متر جیوه طراحی شده است. حداکثر دمای مجاز ورودی سوخت نیز ۶۰ درجه سانتی‌گراد در نظر گرفته شده است. میزان مصرف سوخت این دستگاه بسته به میزان بار اعمال‌شده (بار ۲۵ درصد، ۵۰ درصد، ۷۵ درصد و تمام‌بار) در جدول مشخصات فنی بهینه‌سازی شده است. به عنوان مثال، در حالت اضطراری (Standby)، میزان مصرف سوخت در بار کامل (Full Load) معادل ۱۴۳ لیتر در ساعت (یا ۲۱۴ گرم بر کیلووات ساعت) و در حالت پرایم (Prime) معادل ۱۳۱ لیتر در ساعت است. این ارقام نشان‌دهنده راندمان بالای سوخت و کاهش چشمگیر هزینه‌های عملیاتی در بلندمدت است.

سیستم هوای احتراق و اگزوز

• هوای احتراق: برای احتراق کامل در حالت اضطراری به ۴۲.۱۸ مترمکعب بر دقیقه و در حالت پرایم به ۳۷.۳۸ مترمکعب بر دقیقه هوا نیاز دارد. حداکثر مقاومت مجاز فیلتر هوا ۶.۲۳ کیلوپاسکال است.

• سیستم اگزوز: جریان گازهای خروجی اگزوز در بار نامی معادل ۱۱۹.۱ مترمکعب بر دقیقه در حالت اضطراری و ۱۱۱.۶ مترمکعب بر دقیقه در حالت پرایم است. دمای گازهای خروجی اگزوز به ترتیب ۴۵۷ و ۴۳۳ درجه سانتی‌گراد گزارش شده است و حداکثر پشت‌فشار مجاز اگزوز ۱۰ کیلوپاسکال تعیین شده است.

سیستم خنک‌کننده (Cooling System) این مدل مجهز به رادیاتور استاندارد نصب‌شده روی شاسی است که برای کارکرد در دمای محیطی تا ۴۵ درجه سانتی‌گراد طراحی شده است.

• بار فن معادل ۱۸ کیلووات است.

• ظرفیت مایع خنک‌کننده به همراه رادیاتور ۱۱۰.۵ لیتر است.

• جریان هوای سیستم خنک‌کننده ۱۰.۸ مترمکعب بر ثانیه در فشار استاتیک ۱۲.۷ میلی‌متر آب گزارش شده است.

• کل حرارت دفع شده به محیط معادل ۶.۷ مگاژول بر دقیقه در حالت اضطراری و ۶.۰ مگاژول بر دقیقه در حالت پرایم است.

مشخصات فیزیکی، ابعاد و وزن

دیزل ژنراتور کامینز C640D5 با استانداردهای مهندسی دقیق طراحی شده تا کمترین فضا را اشغال کند و در عین حال دسترسی به اجزای داخلی برای تعمیرات و نگهداری آسان باشد:

• ابعاد دستگاه در مدل Open (بدون کاناپی): طول ۳۶۸۰ میلی‌متر، عرض ۱۴۵۰ میلی‌متر و ارتفاع ۲۰۵۰ میلی‌متر.

• وزن خشک واحد (Dry Weight): معادل ۴۶۴۵ کیلوگرم.

• وزن تر واحد (Wet Weight – به همراه مایعات): معادل ۴۷۸۴ کیلوگرم.

مشخصات آلترناتور (Alternator Data) این دستگاه از آلترناتور مدل HCI534E/544E با اتصال ستاره‌ای سه فاز (Wye, ۳ Phase)، ولتاژ ۴۰۰ ولت، فرکانس ۵۰ هرتز و کلاس حرارتی ۱۵۰ درجه سانتی‌گراد بهره می‌برد که پایداری ولتاژ عالی و مقاومت در برابر بارهای غیرخطی را به ارمغان می‌آورد.

تعاریف استاندارد رتبه‌بندی توان (Ratings Definitions)

1. توان اضطراری (ESP – Emergency Standby Power): مطابق با استانداردهای ISO ۸۵۲۸، ISO ۳۰۴۶، AS ۲۷۸۹، DIN ۶۲۷۱ و BS ۵۵۱۴، قابل استفاده برای تأمین برق بارهای الکتریکی متغیر در طول زمان قطع منابع شبکه قابل‌اعتماد.

2. توان پایه (PRP – Prime Power): مطابق با استاندارد ISO ۸۵۲۸، قابل استفاده برای تأمین برق بارهای الکتریکی متغیر برای ساعات نامحدود، با قابلیت ۱۰ درصد اضافه بار طبق استانداردهای مرجع.

3. توان محدود زمانی (LTP – Limited-Time Running Power): مناسب برای تأمین برق بارهای الکتریکی ثابت برای ساعات محدود.

4. توان پایه مداوم (COP – Base Load Continuous Power): مناسب برای تأمین برق پیوسته به بار الکتریکی ثابت برای ساعات نامحدود.

جمع‌بندی و نتیجه‌گیری دیزل ژنراتور کامینز مدل C640D5 با تکیه بر اصالت برند کامینز، دوام مکانیکی قطعات، مصرف سوخت بهینه، سیستم کنترل الکترونیکی پیشرفته و تطابق با سخت‌گیرانه‌ترین استانداردهای بین‌المللی، راهکاری مطمئن و سرمایه‌گذاری امن برای سازمان‌ها و صنایع حساسی است که به هیچ عنوان قطعی برق را برنمی‌تابند. برای کسب اطلاعات بیشتر، دریافت نقشه‌های ابعادی دقیق یا مشاوره خرید، می‌توانید با توزیع‌کنندگان مجاز کامینز تماس حاصل نمایید.
