دیزل ژنراتور کامینز

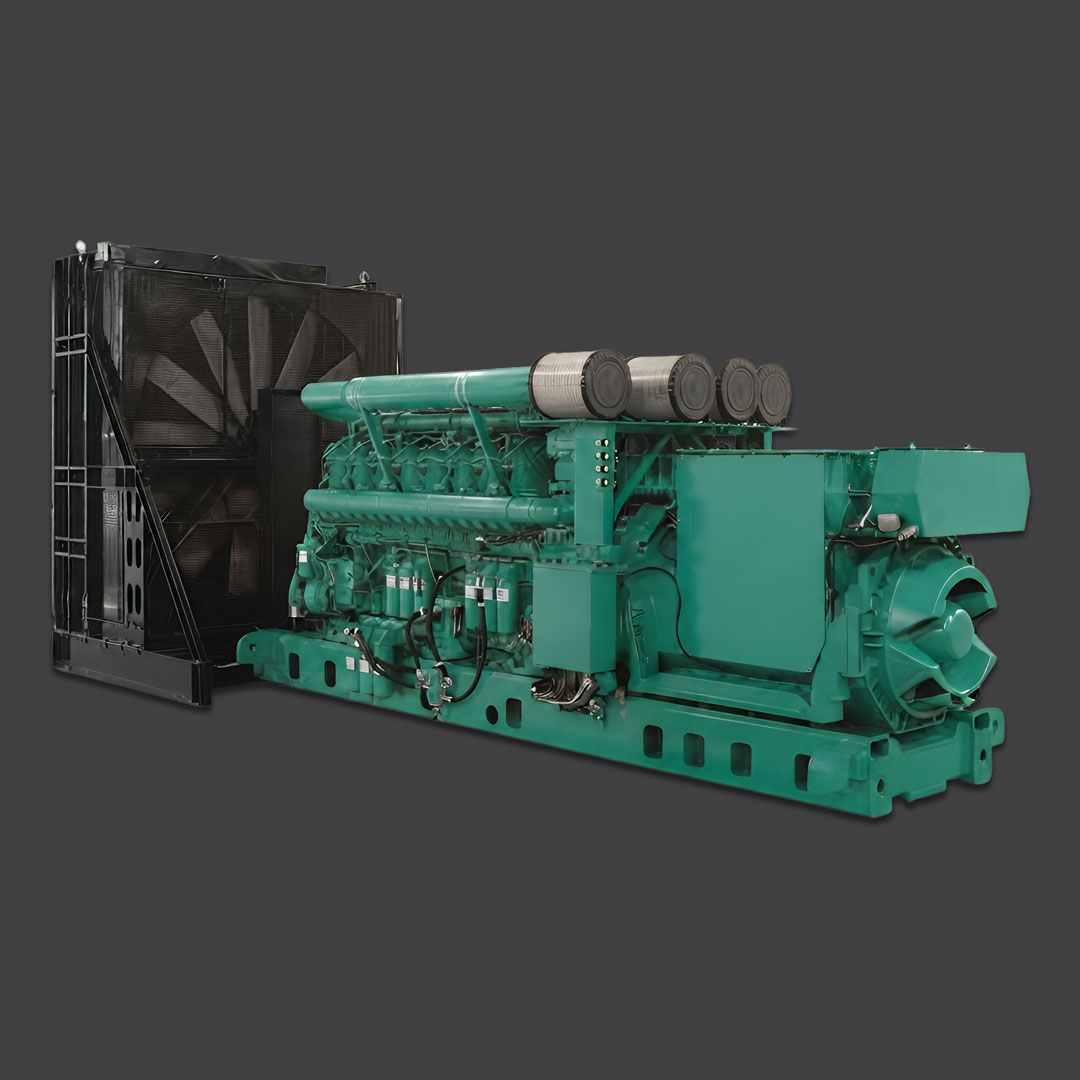

دیزل ژنراتور Cummins C3500 D5 یکی از ژنراتورهای توان‌بالای کامینز است که برای تأمین برق در کاربردهای صنعتی و پروژه‌هایی با نیاز توان بالا طراحی شده است. این مدل با فرکانس ۵۰ هرتز و سوخت دیزل کار می‌کند و بر اساس دیتاشیت، توان آن در حالت Standby برابر با ۳۵۰۰ kVA، در حالت Prime برابر با ۳۱۲۵ kVA و در حالت Continuous برابر با ۲۷۵۰ kVA است.

موتور دیزل QSK95-G4

قلب اصلی C3500 D5 موتور QSK95-G4 است. این موتور دارای ساختار V شکل با ۱۶ سیلندر و بدنه چدنی است و از سیستم توربوشارژ و Aftercooled بهره می‌برد. توان ناخالص موتور بسته به نوع کارکرد، در حالت Standby برابر با ۳۰۰۴ kWm، در Prime برابر با ۲۶۶۵ kWm و در Continuous برابر با ۲۳۵۴ kWm اعلام شده است.

قطر سیلندر موتور ۱۹۰ میلی‌متر و کورس پیستون ۲۱۰.۱ میلی‌متر است. نسبت تراکم نیز ۱۵.۵ به ۱ بوده و سرعت نامی موتور ۱۵۰۰ دور بر دقیقه است. ظرفیت روغن‌کاری موتور ۶۴۷ لیتر اعلام شده که نشان‌دهنده ابعاد و ظرفیت بالای این مجموعه برای کار در رده توان بالا است.

توان و ظرفیت تولید برق

C3500 D5 در حالت Standby توان نامی ۳۵۰۰ kVA معادل ۲۸۰۰ kW را ارائه می‌دهد. توان Prime این مدل ۳۱۲۵ kVA معادل ۲۵۰۰ kW و توان Continuous آن ۲۷۵۰ kVA معادل ۲۲۰۰ kW است. همچنین در دیتاشیت، ظرفیت‌های بدون در نظر گرفتن تلفات فن نیز ارائه شده‌اند که به‌ترتیب ۳۵۹۴، ۳۲۲۰ و ۲۸۴۵ kVA برای حالت‌های Standby، Prime و Continuous هستند.

این تنوع در ریتینگ باعث می‌شود انتخاب حالت کاری مناسب بر اساس نوع بار، مدت زمان کارکرد و شرایط پروژه امکان‌پذیر باشد. تعریف ریتینگ‌های مختلف نیز در دیتاشیت بر اساس استاندارد ISO ۸۵۲۸ ارائه شده است.

مصرف سوخت

مصرف سوخت C3500 D5 متناسب با میزان بار و نوع ریتینگ تغییر می‌کند. در حالت Standby، مصرف سوخت از ۵۴ گالن در ساعت در بار ۲۵ درصد تا ۱۷۵ گالن در ساعت در بار کامل اعلام شده است. در حالت Prime این مقادیر از ۴۹ تا ۱۵۶ گالن در ساعت و در حالت Continuous از ۴۵ تا ۱۳۹ گالن در ساعت متغیر است.

در واحد لیتر بر ساعت نیز مصرف در بار کامل برای حالت‌های Standby، Prime و Continuous به‌ترتیب ۶۶۲، ۵۹۰ و ۵۲۶ لیتر بر ساعت است. بنابراین هنگام طراحی سیستم سوخت‌رسانی، مخزن سوخت و زیرساخت پروژه باید بار واقعی و حالت کاری ژنراتور در نظر گرفته شود.

سیستم خنک کاری

این ژنراتور به سیستم خنک‌کاری با رادیاتور مجهز است. برای رادیاتور استاندارد، دمای طراحی محیط ۴۵ درجه سانتی‌گراد اعلام شده و ظرفیت مایع خنک‌کننده به همراه رادیاتور ۱۱۲۰ لیتر است. جریان هوای سیستم خنک‌کاری نیز ۳۱۳۵ مترمکعب در دقیقه اعلام شده است.

برای C3500 D5 امکان استفاده از سیستم Optional Set-Mounted Radiator Cooling نیز در نظر گرفته شده که دمای طراحی محیط آن تا ۵۵ درجه سانتی‌گراد اعلام شده است. همچنین دیتاشیت گزینه Remote Radiator Cooling را نیز پوشش می‌دهد و برای این پیکربندی ظرفیت مایع خنک‌کننده موتور ۳۷۹ لیتر اعلام شده است.

عملکرد در شرایط محیطی مختلف

شرایط ارتفاع و دمای محیط می‌تواند بر توان خروجی ژنراتور تأثیر بگذارد. بر اساس دیتاشیت، در حالت Standby توان کامل تا ارتفاع ۱۳۷۰ متر در دمای محیط تا ۴۰ درجه سانتی‌گراد در دسترس است و برای شرایط بالاتر، ضریب کاهش توان در نظر گرفته می‌شود. در حالت Prime نیز توان کامل تا ارتفاع ۲۰۰۴ متر در دمای ۴۰ درجه سانتی‌گراد اعلام شده است.

به همین دلیل، برای انتخاب و سایزینگ دقیق C3500 D5 در پروژه‌هایی که در ارتفاع بالا یا مناطق گرمسیر اجرا می‌شوند، باید شرایط واقعی محل نصب در محاسبات لحاظ شود.

گزینه های مختلف آلترناتور

C3500 D5 با طیف متنوعی از گزینه‌های آلترناتور عرضه می‌شود. دیتاشیت گزینه‌هایی با ولتاژهای مختلف از جمله ۳۸۰، ۴۰۰، ۴۱۵، ۴۴۰، ۶۹۰، ۳۳۰۰، ۶۰۰۰، ۶۳۰۰، ۶۶۰۰، ۱۰ کیلوولت، ۱۰.۵ کیلوولت و ۱۱ کیلوولت را فهرست کرده است. اتصال در این گزینه‌ها Wye و سه‌فاز است.
این گستردگی انتخاب، امکان استفاده از ژنراتور در پروژه‌هایی با سطوح مختلف ولتاژ و نیازهای متفاوت شبکه را فراهم می‌کند. با این حال، انتخاب آلترناتور مناسب باید بر اساس ولتاژ مورد نیاز، نوع بار، شرایط نصب و مشخصات الکتریکی پروژه انجام شود.

ابعاد و وزن ژنراتور

وزن خشک مجموعه در دیتاشیت ۲۹۵۰۰ کیلوگرم و وزن مرطوب آن ۳۱۲۰۰ کیلوگرم اعلام شده است. این ارقام مربوط به مجموعه‌ای با تجهیزات استاندارد و آلترناتور فریم P80X هستند و برای پیکربندی‌های دیگر ممکن است متفاوت باشند.

بنابراین در زمان برنامه‌ریزی برای حمل، فونداسیون، محل نصب و تجهیزات جابه‌جایی، وزن واقعی پیکربندی انتخاب‌شده باید مورد بررسی قرار گیرد.

سیستم هوای ورودی و اگزوز

موتور QSK95-G4 برای احتراق به حجم قابل توجهی از هوای ورودی نیاز دارد. جریان هوای احتراق بسته به نوع ریتینگ بین ۲۰۵ تا ۲۳۵ مترمکعب در دقیقه اعلام شده است. همچنین جریان هوای خنک‌کاری آلترناتور ۲۴۰ مترمکعب در دقیقه است.

جریان گازهای خروجی اگزوز نیز بسته به شرایط کاری بین ۴۴۹ تا ۵۲۲ مترمکعب در دقیقه اعلام شده و دمای اگزوز در بار نامی بین ۳۷۴ تا ۳۹۷ درجه سانتی‌گراد قرار دارد. حداکثر فشار برگشتی مجاز اگزوز نیز ۷ kPa اعلام شده است.

کاربردهای دیزل ژنراتور C3500 D5

با توجه به ظرفیت بسیار بالای این مدل، C3500 D5 برای پروژه‌هایی مناسب است که به منبع برق با توان بالا نیاز دارند. ظرفیت ۳۵۰۰ kVA در حالت Standby و موتور ۱۶ سیلندر QSK95-G4، این مدل را در رده ژنراتورهای توان‌بالا قرار می‌دهد.

انتخاب نهایی این ژنراتور باید بر اساس توان مورد نیاز، نوع بار، مدت زمان کارکرد، شرایط محیطی، ارتفاع محل نصب، ولتاژ خروجی و نوع ریتینگ مورد نیاز انجام شود. همچنین در پروژه‌هایی که از رادیاتور Remote استفاده می‌کنند، باید محدودیت‌ها و مشخصات مربوط به مدارهای خنک‌کاری به‌صورت جداگانه بررسی شود.

جمع بندی

دیزل ژنراتور Cummins C3500 D5 یک مجموعه تولید برق با ظرفیت بالا و موتور QSK95-G4 است که در فرکانس ۵۰ هرتز کار می‌کند. توان ۳۵۰۰ kVA در حالت Standby، ۳۱۲۵ kVA در Prime و ۲۷۵۰ kVA در Continuous، در کنار موتور ۱۶ سیلندر توربوشارژ و افترکولردار، این مدل را برای کاربردهای توان‌بالا مناسب می‌کند. همچنین وجود گزینه‌های متنوع آلترناتور و سیستم‌های مختلف خنک‌کاری، امکان پیکربندی آن را متناسب با نیاز پروژه فراهم می‌کند.

برای انتخاب دقیق مدل و پیکربندی، مشخصات واقعی پروژه شامل توان بار، ولتاژ، شرایط محیطی، ارتفاع، نوع کارکرد و سیستم خنک‌کاری باید با اطلاعات دیتاشیت تطبیق داده شود.
