با افزایش تراکم رک‌ها، تجهیزات پردازشی و حجم کابل‌کشی، کف کاذب به یکی از اجزای مهم زیرساخت فیزیکی دیتاسنتر تبدیل شده است. این سیستم فقط یک سطح مرتفع برای عبور کابل نیست؛ بلکه می‌تواند هم‌زمان بر استقرار تجهیزات، دسترسی به تأسیسات، مدیریت کابل، توزیع هوا و امکان توسعه آینده دیتاسنتر اثرگذار باشد.
انتخاب پنل، پایه و سازه نگهدارنده باید بر اساس بار تجهیزات، معماری کابل‌کشی، ارتفاع موردنیاز زیر کف، الزامات ایمنی و در صورت استفاده از فضای زیر کف برای سرمایش، بر مبنای نیازهای سیستم توزیع هوا انجام شود.
در این مقاله، ساختار کف کاذب دیتاسنتر، اجزای اصلی، معیارهای تحمل بار، مدیریت کابل، ارتباط با سیستم سرمایش، الزامات اجرایی و نکات مهم طراحی آن را بررسی می‌کنیم.
کف کاذب دیتاسنتر چیست؟

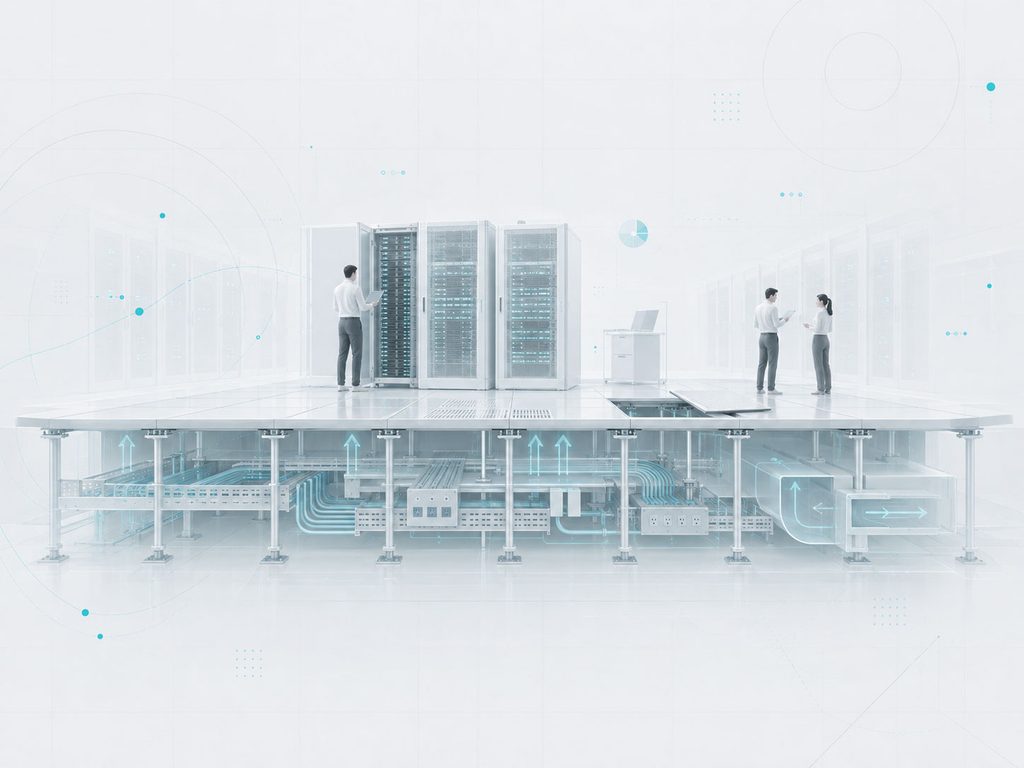

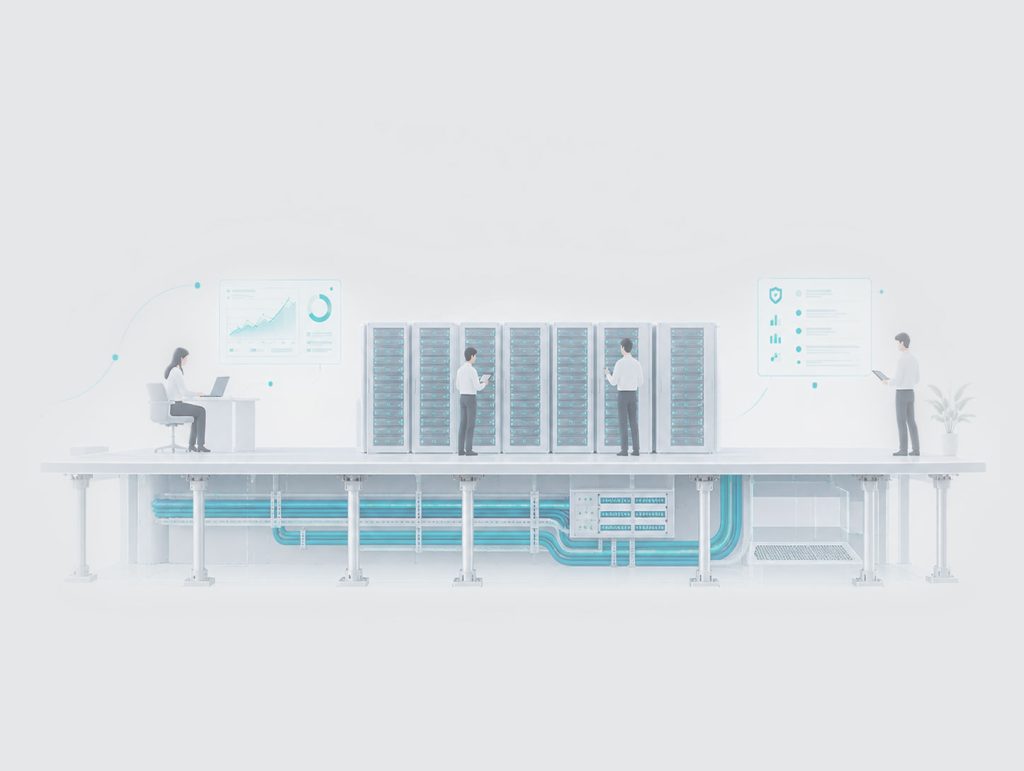

کف کاذب دیتاسنتر یا Raised Access Floor سیستمی متشکل از پنل‌های قابل جابه‌جایی است که روی پایه‌ها و در برخی سیستم‌ها روی شبکه‌ای از استرینگرها نصب می‌شوند. این ساختار، فضای مشخصی میان کف اصلی ساختمان و سطح نهایی ایجاد می‌کند که می‌تواند برای عبور تأسیسات و زیرساخت‌های مختلف مورد استفاده قرار گیرد.
مهم‌ترین کاربردهای این فضای زیر کف شامل موارد زیر است:
- عبور و سازمان‌دهی کابل‌های برق و دیتا
- ایجاد مسیر برای کابل‌های شبکه و فیبر نوری
- دسترسی به تأسیسات زیر کف برای تعمیر و نگهداری
- ایجاد فضای لازم برای توسعه کابل‌کشی
- استفاده به‌عنوان مسیر توزیع هوای سرد در برخی معماری‌های سرمایشی
قابلیت برداشت پنل‌ها یکی از ویژگی‌های کلیدی این سیستم است. در زمان تعمیرات یا تغییر مسیر زیرساخت، پنل‌های موردنیاز برداشته می‌شوند و پس از انجام عملیات دوباره در محل خود قرار می‌گیرند.
به همین دلیل، کف کاذب باید بخشی از طراحی زیرساخت دیتاسنتر در نظر گرفته شود، نه صرفاً یک سیستم کف‌سازی داخلی.
اجزای اصلی کف کاذب دیتاسنتر
یک سیستم کف کاذب دیتاسنتر معمولاً از سه بخش اصلی شامل پنل‌ها، پایه‌های نگهدارنده و سازه اتصال‌دهنده تشکیل می‌شود. مشخصات هر بخش باید متناسب با شرایط واقعی پروژه تعیین شود.
پنل‌های کف کاذب
پنل‌ها سطح نهایی کف را تشکیل می‌دهند و مستقیماً در معرض بار تجهیزات، رفت‌وآمد و عملیات نگهداری قرار دارند.
در انتخاب پنل باید پارامترهایی مانند جنس، ضخامت، ساختار داخلی، ابعاد، نوع پوشش سطحی، ظرفیت باربری و الزامات مربوط به رفتار در برابر آتش و الکتریسیته ساکن بررسی شود.
در برخی دیتاسنترها نیز از پنل‌های مخصوص عبور هوا یا دریچه‌های کف استفاده می‌شود. محل نصب این پنل‌ها باید بر اساس طراحی سرمایش و موقعیت ورودی هوای رک‌ها تعیین شود.
پایه‌های قابل تنظیم
پایه‌ها وظیفه انتقال بار سیستم کف کاذب به کف اصلی ساختمان را بر عهده دارند. ارتفاع پایه‌ها نیز میزان فضای قابل استفاده زیر کف را مشخص می‌کند.
ظرفیت باربری، پایداری، قابلیت تنظیم ارتفاع و کیفیت اتصال پایه‌ها از پارامترهای مهم این بخش هستند. در پروژه‌هایی با تجهیزات سنگین، صرفاً بررسی ظرفیت پنل کافی نیست و عملکرد کل مجموعه پنل، پایه و سازه زیرین باید مورد ارزیابی قرار گیرد.
استرینگرها و سازه نگهدارنده
در بسیاری از سیستم‌های کف کاذب، استرینگرها بین پایه‌ها قرار می‌گیرند و یک شبکه سازه‌ای ایجاد می‌کنند. این شبکه باعث افزایش پایداری پنل‌ها و توزیع مناسب‌تر نیرو در ساختار کف می‌شود.
انتخاب نوع سازه به عواملی مانند ابعاد پنل، ارتفاع کف، نوع بار، وزن تجهیزات و شرایط بهره‌برداری بستگی دارد.
چرا کف کاذب در دیتاسنتر اهمیت دارد؟
دیتاسنتر محیطی با حجم بالایی از تجهیزات و زیرساخت‌های فیزیکی است. کابل‌های برق، شبکه، فیبر نوری و سایر تأسیسات باید به‌گونه‌ای مسیرگذاری شوند که علاوه بر نظم، دسترسی و امکان توسعه نیز حفظ شود.
کف کاذب این امکان را فراهم می‌کند که بخش قابل‌توجهی از زیرساخت در فضایی پنهان اما قابل دسترس قرار گیرد.
مهم‌ترین مزایای استفاده از کف کاذب عبارت‌اند از:
- ایجاد مسیر منظم برای کابل‌کشی
- دسترسی آسان‌تر به زیرساخت‌های زیر کف
- تسهیل عملیات تعمیر و نگهداری
- فراهم‌کردن امکان تغییر مسیر کابل‌ها
- ایجاد ظرفیت برای توسعه زیرساخت در آینده
- کمک به استقرار منظم تجهیزات
- امکان استفاده از فضای زیر کف برای توزیع هوا در معماری‌های سرمایشی مناسب
البته دستیابی به این مزایا به طراحی صحیح فضای زیر کف وابسته است. وجود کابل‌های نامنظم، اشغال بیش از حد مسیرها یا اجرای نامناسب سازه می‌تواند عملکرد مورد انتظار سیستم را کاهش دهد.
تحمل بار کف کاذب دیتاسنتر
ظرفیت باربری یکی از مهم‌ترین معیارهای انتخاب کف کاذب برای دیتاسنتر است. رک‌های سرور، تجهیزات ذخیره‌سازی، باتری‌ها، تجهیزات شبکه و سایر اجزای زیرساختی می‌توانند بار قابل‌توجهی ایجاد کنند.
این بار همیشه به‌صورت یکنواخت روی کف توزیع نمی‌شود. برای مثال، پایه‌های رک ممکن است نیرو را در چند نقطه مشخص به کف منتقل کنند. بنابراین در طراحی باید میان بار متمرکز و بار توزیع‌شده تفاوت قائل شد.
بار توزیع‌شده نیرویی است که در یک سطح مشخص پخش می‌شود، در حالی که بار متمرکز در یک نقطه یا ناحیه کوچک اعمال می‌شود.
در طراحی کف کاذب باید حداقل موارد زیر بررسی شوند:
- ظرفیت باربری پنل
- ظرفیت پایه‌ها
- ظرفیت اتصالات و استرینگرها
- محل استقرار رک‌ها
- وزن تجهیزات نصب‌شده
- شرایط بارگذاری واقعی پروژه
- الزامات مربوط به بارهای متمرکز و توزیع‌شده
در دیتاسنترهای پرتراکم، محل رک‌های سنگین و تجهیزات خاص باید از مراحل اولیه طراحی مشخص شود تا ساختار کف متناسب با شرایط واقعی بارگذاری انتخاب شود.
مدیریت کابل در فضای زیر کف
یکی از کاربردهای مهم کف کاذب، فراهم‌کردن فضای مناسب برای Cable Management است.
در دیتاسنترها حجم زیادی از کابل‌های شبکه، فیبر نوری، کابل‌های برق و مسیرهای ارتباطی وجود دارد. اگر این کابل‌ها بدون برنامه‌ریزی در فضای زیر کف قرار بگیرند، دسترسی به زیرساخت دشوار شده و عملیات توسعه یا عیب‌یابی زمان‌بر خواهد شد.
برای مدیریت صحیح کابل‌ها، مسیرها باید از ابتدا بر اساس نوع کابل، کاربرد و مسیر دسترسی طراحی شوند. استفاده از سینی کابل، نگهدارنده‌ها، Cable Manager و مسیرهای مشخص می‌تواند به افزایش نظم و قابلیت نگهداری کمک کند.
همچنین نباید تمام ظرفیت فضای زیر کف از ابتدا اشغال شود. در طراحی حرفه‌ای، ظرفیت مناسبی برای کابل‌کشی‌های آینده در نظر گرفته می‌شود تا توسعه شبکه یا برق‌رسانی نیازمند بازطراحی گسترده نباشد.
تفکیک مسیر کابل برق و دیتا
مسیرگذاری کابل‌های برق و داده یکی از بخش‌های مهم طراحی زیرساخت دیتاسنتر است. مسیرها باید بر اساس الزامات پروژه، نوع کابل و الزامات مربوط به سازگاری الکترومغناطیسی طراحی شوند.
در مواردی که پروژه نیازمند تفکیک مسیرهای برق و دیتا است، این جداسازی باید از مرحله طراحی مشخص شود و فضای کافی برای تعمیرات و توسعه آینده نیز در نظر گرفته شود.
در کابل‌کشی فیبر نوری نیز پارامترهایی مانند حداقل شعاع خم مجاز، نحوه مهار کابل، حفاظت مکانیکی و روش اجرای مسیر اهمیت دارد. اعمال فشار یا خم بیش از حد می‌تواند به عملکرد کابل آسیب وارد کند.
ارتباط کف کاذب با سرمایش دیتاسنتر
کف کاذب در برخی معماری‌های سرمایشی می‌تواند بخشی از مسیر توزیع هوای سرد باشد. در این روش، فضای زیر کف به‌عنوان Plenum مورد استفاده قرار می‌گیرد و هوای سرد از طریق پنل‌های مشبک یا دریچه‌های مخصوص به سمت ورودی تجهیزات هدایت می‌شود.
در چنین معماری‌ای، طراحی کف کاذب باید هم‌زمان با طراحی سیستم سرمایش انجام شود. ارتفاع زیر کف، موقعیت دریچه‌ها، مسیر جریان هوا و میزان بازبودن سطح کف از عوامل مؤثر بر عملکرد سیستم هستند.
وجود کابل‌های متراکم، موانع سازه‌ای یا نشتی هوا می‌تواند مسیر جریان را تحت تأثیر قرار دهد. بنابراین نمی‌توان فضای زیر کف را بدون درنظرگرفتن الزامات سرمایش، صرفاً به‌عنوان یک فضای خالی برای کابل‌کشی در نظر گرفت.
در دیتاسنترهایی که هوای سرد از زیر کف توزیع می‌شود، محل نصب دریچه‌ها باید با توجه به آرایش رک‌ها و نیاز سرمایشی تجهیزات تعیین شود.
ارتفاع مناسب کف کاذب دیتاسنتر
ارتفاع کف کاذب باید بر اساس نیاز واقعی پروژه تعیین شود و یک مقدار ثابت برای تمام دیتاسنترها وجود ندارد.
عوامل مؤثر بر تعیین ارتفاع عبارت‌اند از:
- حجم کابل‌های برق و دیتا
- نوع و تعداد مسیرهای زیر کف
- نیازهای سیستم سرمایش
- تجهیزات و تأسیسات زیر کف
- فضای موردنیاز برای دسترسی و تعمیرات
- ظرفیت توسعه آینده
ارتفاع بیش از حد کم می‌تواند اجرای کابل‌کشی و عملیات نگهداری را دشوار کند. از طرف دیگر، افزایش غیرضروری ارتفاع می‌تواند به افزایش هزینه‌های سازه، اجرا و هماهنگی با معماری ساختمان منجر شود.
بنابراین ارتفاع باید بر اساس نیازهای فنی پروژه و با درنظرگرفتن توسعه آینده انتخاب شود.
دسترسی و نگهداری زیرساخت زیر کف
یکی از مهم‌ترین مزایای کف کاذب، امکان دسترسی به زیرساخت‌های پنهان در زیر کف است. در صورت نیاز به تغییر مسیر کابل، اضافه‌کردن کابل جدید یا بررسی یک مشکل فنی، پنل‌های مربوطه را می‌توان برداشت و به محل موردنظر دسترسی پیدا کرد.
اما قابلیت دسترسی به‌تنهایی کافی نیست. فضای زیر کف باید از ابتدا با رویکرد نگهداری‌پذیر طراحی شود.
کابل‌های بدون دسته‌بندی، مسیرهای مسدود، تراکم بیش از حد کابل و استفاده نامناسب از فضای زیر کف می‌تواند عملیات تعمیر و توسعه را دشوار کند.
به همین دلیل، طراحی کف کاذب و مدیریت کابل باید به‌عنوان دو بخش مرتبط از یک سیستم زیرساختی در نظر گرفته شوند.
الزامات ایمنی و عملکردی
کف کاذب دیتاسنتر علاوه بر تحمل بار باید از نظر ایمنی، دوام و شرایط محیطی نیز متناسب با پروژه انتخاب شود.
پارامترهای مهم می‌توانند شامل موارد زیر باشند:
- مقاومت مکانیکی
- رفتار و مقاومت در برابر آتش مطابق الزامات پروژه
- کنترل الکتریسیته ساکن
- مقاومت پوشش سطحی
- پایداری سازه
- مقاومت در شرایط محیطی موردنظر
- کیفیت نصب و اتصالات
مشخصات دقیق موردنیاز باید بر اساس استانداردها، مشخصات فنی پروژه و الزامات کارفرما تعیین شوند.
همچنین نصب صحیح اهمیت زیادی دارد. حتی یک سیستم کف کاذب با مشخصات فنی مناسب، در صورت تراز نبودن پایه‌ها، اتصال نامناسب یا اجرای غیراصولی، نمی‌تواند عملکرد مورد انتظار را ارائه دهد.
طراحی کف کاذب برای توسعه آینده دیتاسنتر
ظرفیت دیتاسنتر در طول زمان ثابت نمی‌ماند. ممکن است تعداد رک‌ها افزایش پیدا کند، تجهیزات جدید وارد شوند یا حجم کابل‌کشی و نیاز سرمایشی افزایش یابد.
به همین دلیل طراحی کف کاذب باید علاوه بر نیاز فعلی، ظرفیت توسعه آینده را نیز در نظر بگیرد.
وجود فضای کافی برای کابل‌های جدید، ظرفیت سازه‌ای مناسب، امکان برداشت پنل‌ها و دسترسی مناسب به بخش‌های مختلف زیر کف می‌تواند اجرای تغییرات آینده را ساده‌تر کند.
این موضوع در دیتاسنترهایی که احتمال افزایش تراکم رک یا ارتقای تجهیزات در آن‌ها وجود دارد، اهمیت بیشتری پیدا می‌کند.
چک‌لیست انتخاب و طراحی کف کاذب دیتاسنتر
پیش از انتخاب سیستم کف کاذب، بهتر است حداقل موارد زیر بررسی شوند:
- نوع و وزن تجهیزات
- بار متمرکز و بار توزیع‌شده
- ظرفیت پنل‌ها و سازه نگهدارنده
- تعداد و محل رک‌ها
- ارتفاع موردنیاز زیر کف
- مسیرهای کابل برق و دیتا
- مسیر کابل‌های فیبر نوری
- نیاز به سینی و تجهیزات مدیریت کابل
- الزامات سیستم سرمایش
- محل پنل‌ها و دریچه‌های هوای سرد
- الزامات ایمنی و رفتار در برابر آتش
- کنترل الکتریسیته ساکن
- دسترسی برای تعمیر و نگهداری
- ظرفیت توسعه آینده
- الزامات اجرایی و مشخصات فنی پروژه
جمع‌بندی
کف کاذب دیتاسنتر یک جزء کلیدی در طراحی زیرساخت فیزیکی است که می‌تواند هم‌زمان بر مدیریت کابل، استقرار تجهیزات، دسترسی به تأسیسات، نگهداری و در برخی معماری‌ها بر توزیع هوای سرد تأثیر بگذارد.
انتخاب صحیح این سیستم نیازمند بررسی مجموعه‌ای از عوامل شامل ظرفیت باربری پنل و سازه، نوع پایه‌ها، ارتفاع کف، مسیرهای کابل، معماری سرمایش، الزامات ایمنی، شرایط بهره‌برداری و نیازهای توسعه آینده است.
در نتیجه، انتخاب کف کاذب نباید صرفاً بر اساس قیمت یا ظاهر پنل انجام شود. مشخصات تجهیزات، وزن رک‌ها، نحوه انتقال بار، حجم کابل‌کشی و معماری سرمایش باید از مراحل ابتدایی طراحی در نظر گرفته شوند.
یک سیستم کف کاذب که بر اساس نیاز واقعی دیتاسنتر طراحی و به‌درستی اجرا شده باشد، می‌تواند دسترسی به زیرساخت را ساده‌تر کرده، مدیریت کابل‌ها را بهبود دهد و فضای لازم برای توسعه و تغییرات آینده را فراهم کند.
