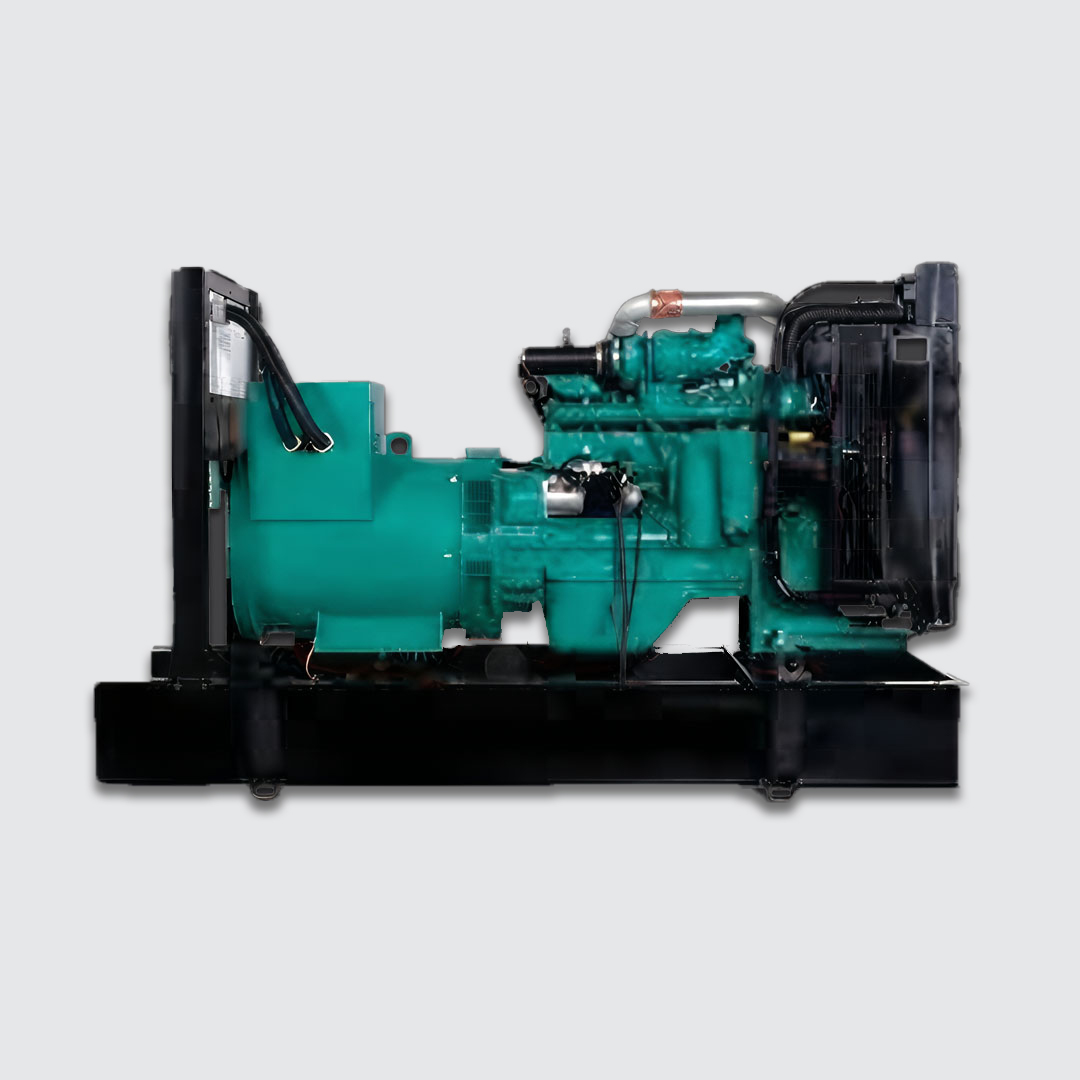

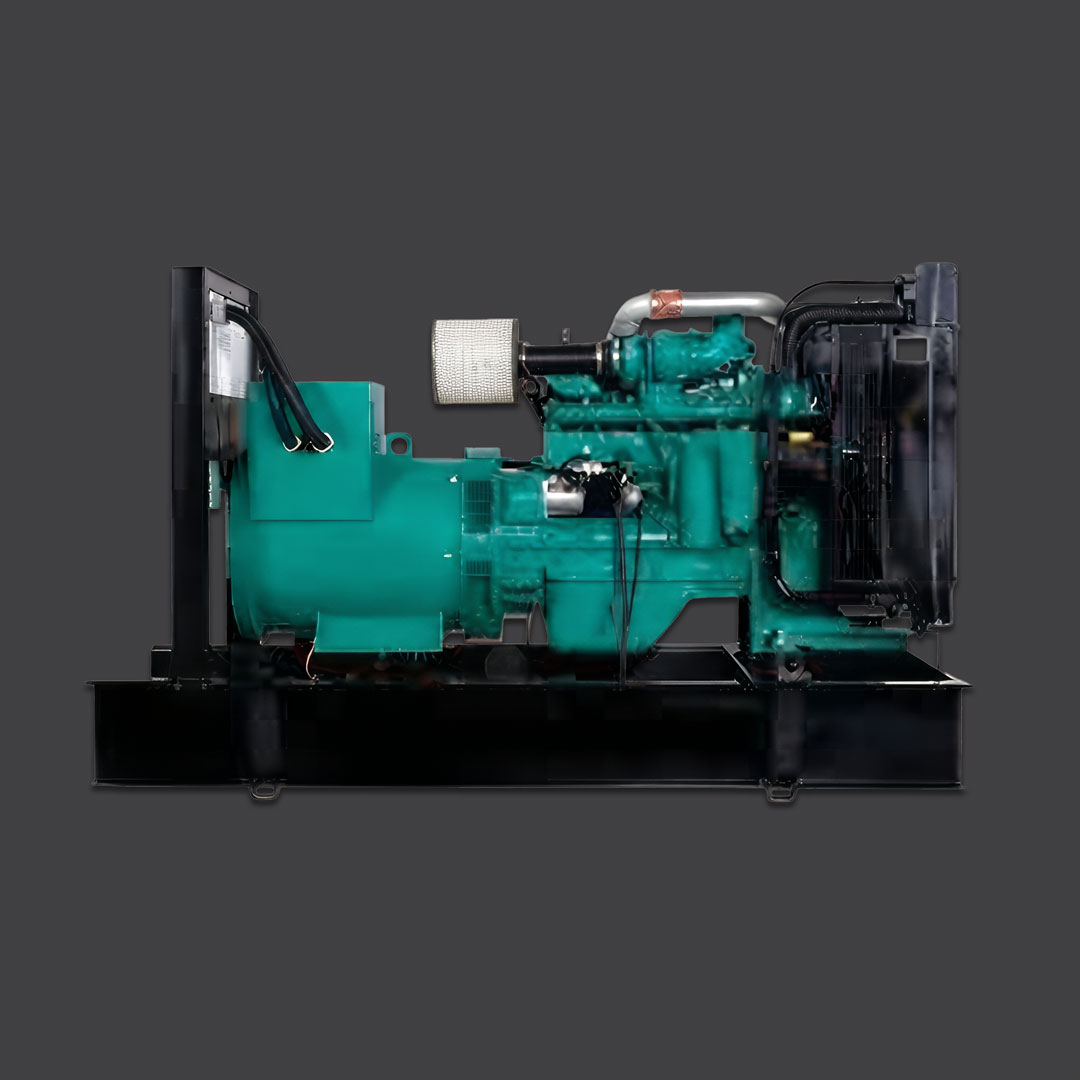

معرفی تخصصی دیزل ژنراتور کامینز مدل C825 D5 (Cummins C825 D5)

تأمین پایدار و بدون وقفه انرژی الکتریکی در صنایع بزرگ، مراکز داده حیاتی، بیمارستان‌ها و پروژه‌های زیربنایی عظیم، نیازمند تجهیزاتی با ظرفیت خروجی بالا، پایداری مکانیکی فوق‌العاده و استانداردهای مهندسی پیشرفته است. دیزل ژنراتور کامینز مدل C825 D5 با ظرفیت خروجی نامی ۸۲۵ کیلوولت‌آمپر (kVA) در حالت اضطراری (Standby) و ۷۵۰ کیلوولت‌آمپر در حالت پایه (Prime)، یکی از پیشرفته‌ترین و قابل‌اعتمادترین سیستم‌های تولید برق در کلاس ۵۰ هرتز محسوب می‌شود. این دستگاه با بهره‌گیری از مهندسی دقیق شرکت کامینز (Cummins)، بالاترین سطح اطمینان عملکرد را در شرایط سخت کاری و بارهای الکتریکی نوسانی تضمین می‌کند.

مشخصات فنی موتور (Engine Specifications) قلب تپنده این دیزل ژنراتور، موتور پیشرفته مدل QSK23G3 ساخت کامینز است. این موتور مجهز به بلوک چدن سنگین با آرایش ۶ سیلندر خطی (Cast Iron, In-line ۶ Cylinder) است که با سیستم تنفس توربوشارژ و پس‌سردکننده هوای ورودی (Turbo Charged and After-Cooled) تجهیز شده است.

• توان ناخالص خروجی موتور در حالت اضطراری معادل ۷۶۸ کیلووات (kWm) و در حالت پرایم برابر با ۷۰۱ کیلووات است.

• ابعاد سیلندر شامل قطر سیلندر (Bore) و کورس پیستون (Stroke) هر دو معادل ۱۷۰ میلی‌متر است.

• سرعت نامی چرخش موتور ۱۵۰۰ دور بر دقیقه (rpm) است و سرعت خطی پیستون در آن به ۸.۵۱ متر بر ثانیه می‌رسد.

• نسبت تراکم موتور معادل ۱۶ به ۱ بوده و فشار متوسط مؤثر ترمز (BMEP) در بار نامی برای حالت اضطراری ۲۴۲۷ کیلوپاسکال و برای حالت پرایم ۲۲۶۸ کیلوپاسکال گزارش شده است.

• سیستم کنترل سرعت (گاوورنر) از نوع الکترونیکی پیشرفته بوده و ظرفیت روغن‌کاری موتور معادل ۱۰۲ لیتر است.

• ولتاژ استارتر و سیستم راه‌اندازی الکتریکی دستگاه ۲۴ ولت دی‌سی است.

سیستم سوخت‌رسانی و راندمان مصرف سوخت سیستم سوخت‌رسانی دیزل ژنراتور کامینز C825 D5 با حداکثر جریان سوخت عبوری ۶۸۵ لیتر در ساعت، حداکثر مقاومت مجاز مجرای ورودی سوخت ۲۰۳ میلی‌متر جیوه و حداکثر دمای مجاز سوخت ورودی ۷۱ درجه سانتی‌گراد طراحی شده است. میزان مصرف سوخت این دستگاه بسته به میزان بار اعمال‌شده (یک‌چهارم، نصف، سه‌چهارم و بار کامل) بهینه‌سازی شده است:

• در حالت اضطراری (Standby)، میزان مصرف سوخت در بار کامل معادل ۱۶۶ لیتر در ساعت (یا ۳۶.۵ گالن آمریکایی در ساعت)، در بار ۷۵ درصد معادل ۱۲۶ لیتر در ساعت، در بار ۵۰ درصد معادل ۸۷ لیتر در ساعت و در بار ۲۵ درصد معادل ۴۷ لیتر در ساعت است.

• در حالت پرایم (Prime)، میزان مصرف سوخت در بار کامل معادل ۱۵۱ لیتر در ساعت (یا ۳۳.۳ گالن آمریکایی در ساعت)، در بار ۷۵ درصد معادل ۱۱۶ لیتر در ساعت، در بار ۵۰ درصد معادل ۸۰ لیتر در ساعت و در بار ۲۵ درصد معادل ۴۳ لیتر در ساعت گزارش شده است.

سیستم هوای احتراق و اگزوز

• هوای احتراق: حجم هوای مورد نیاز برای احتراق کامل در موتور در حالت اضطراری ۴۹.۳ مترمکعب بر دقیقه و در حالت پرایم ۴۶.۸ مترمکعب بر دقیقه است. حداکثر مقاومت مجاز فیلتر هوا نیز ۶.۲ کیلوپاسکال تعیین شده است.

• سیستم اگزوز: جریان گازهای خروجی از اگزوز در بار نامی معادل ۱۴۰.۱ مترمکعب بر دقیقه در حالت اضطراری و ۱۳۱ مترمکعب بر دقیقه در حالت پرایم است. دمای گازهای اگزوز در این حالت‌ها به ترتیب ۵۵۰ و ۵۴۱ درجه سانتی‌گراد بوده و حداکثر پشت‌فشار مجاز اگزوز ۱۰.۱ کیلوپاسکال است.

سیستم خنک‌کننده (Cooling System) این دیزل ژنراتور به رادیاتور استاندارد نصب‌شده روی شاسی مجهز است که برای کارکرد در دمای محیطی بالا تا ۵۰ درجه سانتی‌گراد طراحی شده است.

• بار فن خنک‌کننده معادل ۱۶ کیلووات است.

• کل ظرفیت مایع خنک‌کننده سیستم به همراه رادیاتور ۸۹ لیتر است.

• جریان هوای عبوری از سیستم خنک‌کننده معادل ۱۴.۷ مترمکعب بر دقیقه در فشار استاتیک ۱۲.۷ میلی‌متر آب است.

• میزان کل حرارت دفع‌شده در حالت اضطراری ۲۰۹۶۵ بیوتی بر دقیقه (BTU/min) و در حالت پرایم ۱۹۱۹۶ بیوتی بر دقیقه گزارش شده است.

مشخصات فیزیکی، ابعاد و وزن

ابعاد مهندسی و وزن این مدل برای نصب در محیط‌های صنعتی سنگین به شرح زیر است:

• ابعاد استاندارد دستگاه در مدل Open (بدون کاناپی): طول ۴۲۶۶ میلی‌متر، عرض ۱۸۷۹ میلی‌متر و ارتفاع ۲۰۵۲ میلی‌متر.

• وزن خشک واحد (Dry Weight): معادل ۶۳۸۷ کیلوگرم.

• وزن تر واحد (Wet Weight – شامل مایعات استاندارد): معادل ۶۵۲۸ کیلوگرم.

مشخصات آلترناتور (Alternator Data) این دستگاه از آلترناتور مدل HC6G با اتصال ستاره‌ای سه فاز (Wye, ۳ Phase)، محدوده ولتاژ ۳۸۰ الی ۴۴۰ ولت، فرکانس ۵۰ هرتز و کلاس حرارتی ۱۶۳ درجه سانتی‌گراد بهره می‌برد که پایداری ولتاژ عالی و مقاومت در برابر بارهای غیرخطی را فراهم می‌کند.

تعاریف استاندارد رتبه‌بندی توان (Ratings Definitions)

1. توان اضطراری (ESP – Emergency Standby Power): مطابق با استاندارد ISO ۸۵۲۸ و استانداردهای مرتبط ISO ۳۰۴۶، AS ۲۷۸۹، DIN ۶۲۷۱ و BS ۵۵۱۴، قابل استفاده برای تأمین برق بارهای الکتریکی متغیر در طول زمان قطع شبکه برق قابل‌اعتماد.

2. توان پایه (PRP – Prime Power): مطابق با استاندارد ISO ۸۵۲۸، قابل استفاده برای تأمین برق بارهای متغیر برای ساعات نامحدود، با قابلیت ۱۰ درصد اضافه بار طبق استانداردهای مرجع.

3. توان محدود زمانی (LTP – Limited-Time Running Power): مناسب برای تأمین برق بارهای الکتریکی ثابت در ساعات محدود مطابق با استاندارد ISO ۸۵۲۸.

4. توان پایه مداوم (COP – Base Load Continuous Power): مناسب برای تأمین پیوسته توان به بارهای الکتریکی ثابت برای ساعات نامحدود.

جمع‌بندی و نتیجه‌گیری دیزل ژنراتور کامینز مدل C825 D5 با تکیه بر موتور قدرتمند QSK23G3، راندمان حرارتی و سوختی بهینه، سیستم خنک‌کننده مقاوم در برابر دماهای بالا و انطباق کامل با سخت‌گیرانه‌ترین استانداردهای بین‌المللی، گزینه‌ای بی‌نقص و مطمئن برای صنایع بزرگ و زیرساخت‌های حیاتی است که به بالاترین سطح پایداری و قدرت در تولید انرژی نیاز دارند.
