دیزل ژنراتور کامینز

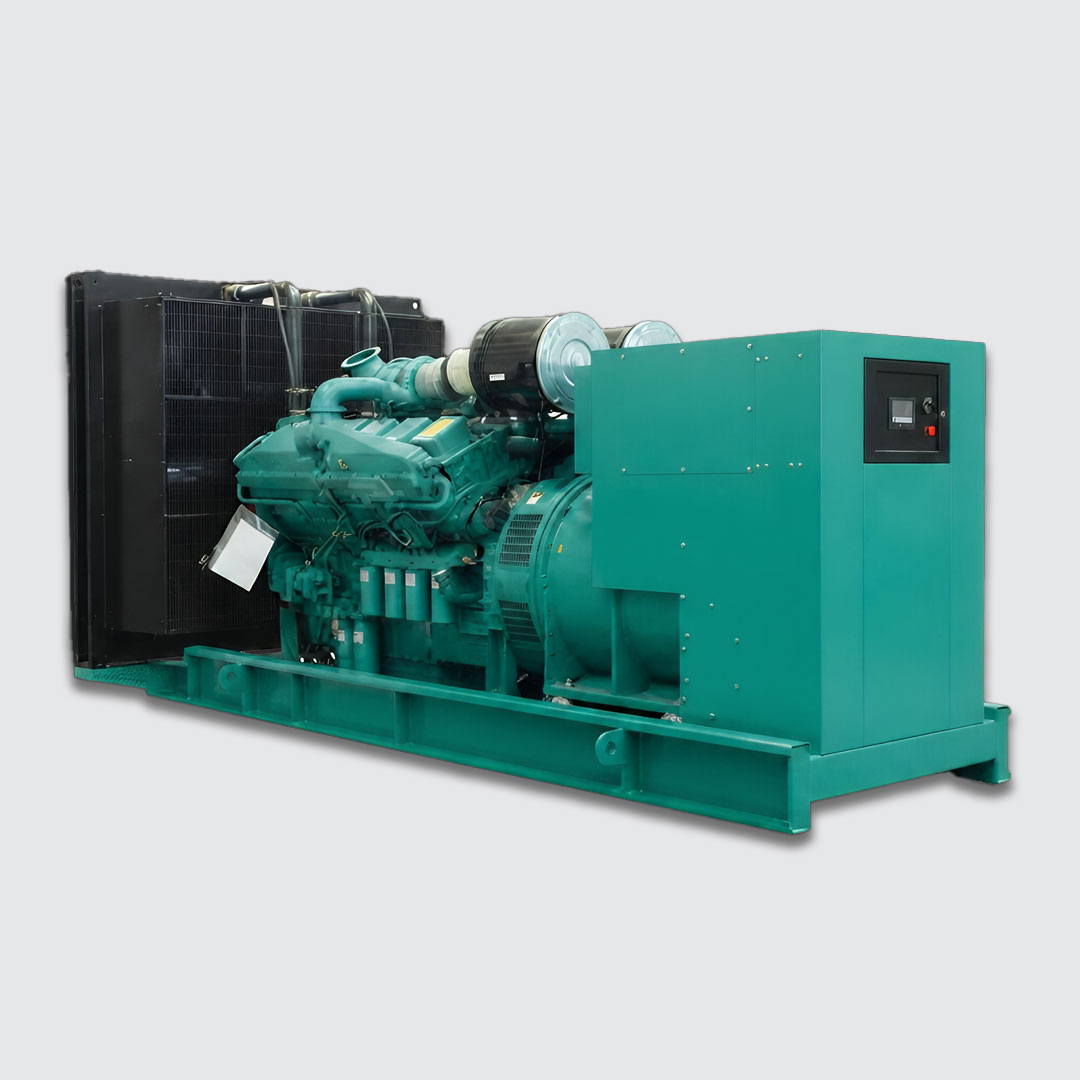

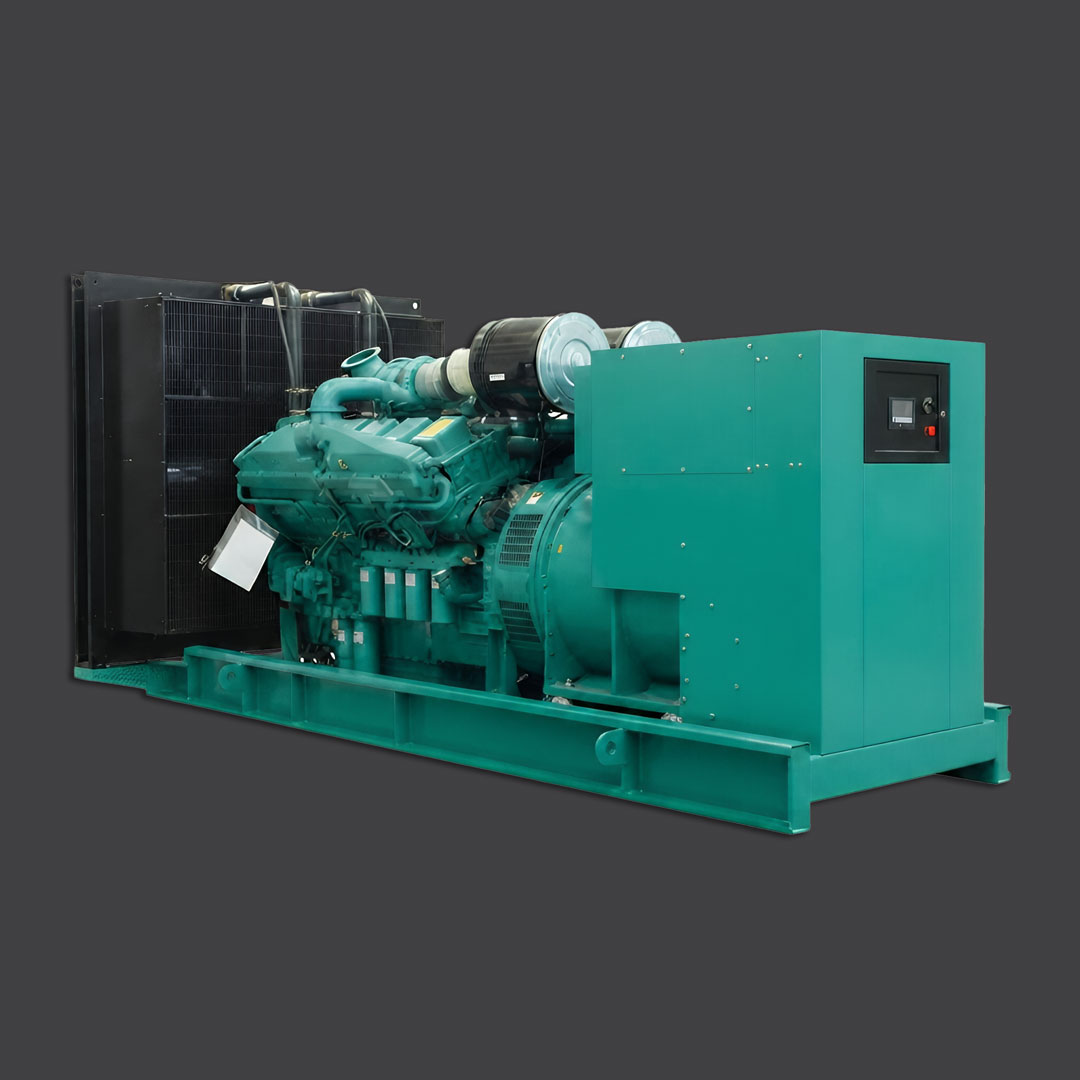

ژنراتور دیزلی Cummins C1100 D5 یک مجموعه تولید برق با توان بالا است که با توان Standby برابر ۱۱۱۰ kVA و توان Prime معادل ۱۰۰۰ kVA، برای تأمین برق پایدار در پروژه‌های صنعتی و کاربردهای نیازمند توان بالا طراحی شده است. این مدل به موتور Cummins QST30-G4 با آرایش V12، سیستم توربوشارژ و After-Cooled مجهز شده و با سرعت نامی ۱۵۰۰ دور در دقیقه کار می‌کند. آلترناتور HC6K، خروجی سه‌فاز و محدوده ولتاژ ۳۸۰ تا ۴۴۰ ولت از دیگر مشخصات اصلی این ژنراتور هستند.

در طراحی Cummins C1100 D5، موتور QST30-G4 نقش اصلی را در تأمین توان مورد نیاز مجموعه بر عهده دارد. این موتور با قطر سیلندر ۱۴۰ میلی‌متر، کورس پیستون ۱۶۵ میلی‌متر و نسبت تراکم ۱۴:۱ طراحی شده و توان خروجی ناخالص آن در حالت Standby برابر ۹۷۰ کیلووات مکانیکی و در حالت Prime برابر ۸۸۰ کیلووات مکانیکی است. ظرفیت روغن موتور نیز ۱۵۴ لیتر اعلام شده است. سیستم گاورنر الکترونیکی و راه‌اندازی ۲۴ ولت DC نیز از مشخصات فنی این موتور محسوب می‌شوند.

از نظر مصرف سوخت، این ژنراتور در حالت Standby در بار کامل حدود ۲۲۴ لیتر در ساعت و در حالت Prime در بار کامل حدود ۲۰۲ لیتر در ساعت مصرف دارد. مصرف سوخت در بارهای ۲۵، ۵۰ و ۷۵ درصد نیز در دیتاشیت مشخص شده است و می‌توان از این اطلاعات برای برآورد نیاز سوخت و برنامه‌ریزی بهره‌برداری استفاده کرد. حداکثر جریان سوخت موتور ۵۵۰ لیتر در ساعت و حداکثر دمای ورودی سوخت ۷۱ درجه سانتی‌گراد اعلام شده است.

سیستم خنک‌کاری Cummins C1100 D5 از نوع رادیاتوری است و برای دمای محیط طراحی ۴۰ درجه سانتی‌گراد در نظر گرفته شده است. ظرفیت مایع خنک‌کننده به همراه رادیاتور ۲۲۰ لیتر بوده و بار فن ۱۷.۲ کیلووات مکانیکی اعلام شده است. جریان هوای سیستم خنک‌کاری نیز ۱۷ مترمکعب بر ثانیه است. مجموع دفع حرارت سیستم در حالت Standby برابر ۲۸۵۰۰ Btu/min و در حالت Prime برابر ۲۶۳۹۰ Btu/min اعلام شده که در طراحی محل نصب و تهویه ژنراتور اهمیت دارد.

در بخش هوای ورودی و اگزوز نیز مشخصات فنی مشخصی برای موتور ارائه شده است. جریان گازهای خروجی در شرایط بار نامی حدود ۱۷۸.۶ مترمکعب در دقیقه و دمای گاز اگزوز حدود ۵۶۵ درجه سانتی‌گراد است. حداکثر فشار برگشتی مجاز اگزوز نیز ۱۹.۱ کیلوپاسکال اعلام شده است. این اطلاعات هنگام طراحی سیستم اگزوز و تهویه محل نصب باید مورد توجه قرار گیرد.

ژنراتور Cummins C1100 D5 در نسخه استاندارد Open Set دارای طول ۴۵۷۱ میلی‌متر، عرض ۱۷۰۲ میلی‌متر و ارتفاع ۲۳۳۲ میلی‌متر است. وزن خشک مجموعه حدود ۷۱۹۵ کیلوگرم و وزن تر آن حدود ۷۳۷۴ کیلوگرم اعلام شده است. برای نسخه Enclosed، دیتاشیت ابعاد مشخصی ارائه نمی‌کند و برای تعیین اندازه دقیق این پیکربندی باید به نقشه اختصاصی مجموعه مراجعه شود.

توان Standby یا ESP برای تأمین برق بار متغیر در زمان قطع منبع اصلی تعریف شده است، در حالی که Prime Power یا PRP برای تأمین بار متغیر در مدت نامحدود در نظر گرفته می‌شود. طبق دیتاشیت، Prime Power این مدل ۱۰۰۰ kVA است و قابلیت اضافه‌بار ۱۰ درصدی نیز مطابق استانداردهای ذکرشده برای آن تعریف شده است. بنابراین انتخاب این ژنراتور باید بر اساس نوع کاربری، میزان بار، مدت زمان بهره‌برداری و شرایط واقعی پروژه انجام شود.

در مجموع، Cummins C1100 D5 با موتور QST30-G4، آلترناتور HC6K، توان Standby برابر ۱۱۱۰ kVA و توان Prime معادل ۱۰۰۰ kVA، یک گزینه تخصصی برای پروژه‌هایی است که به منبع برق دیزلی با ظرفیت بالا نیاز دارند. موتور V12، سیستم توربوشارژ و After-Cooled، خروجی سه‌فاز ۳۸۰ تا ۴۴۰ ولت و سیستم خنک‌کاری رادیاتوری از مهم‌ترین ویژگی‌های این مدل هستند.
